Βαλβίδα αντεπιστροφής εμβόλου Valvosider " Y" κατά DIN - Pressure Seal

Valvosider DIN Pressure Seal Y-Type – βαλβίδα αντεπιστροφής εμβόλου

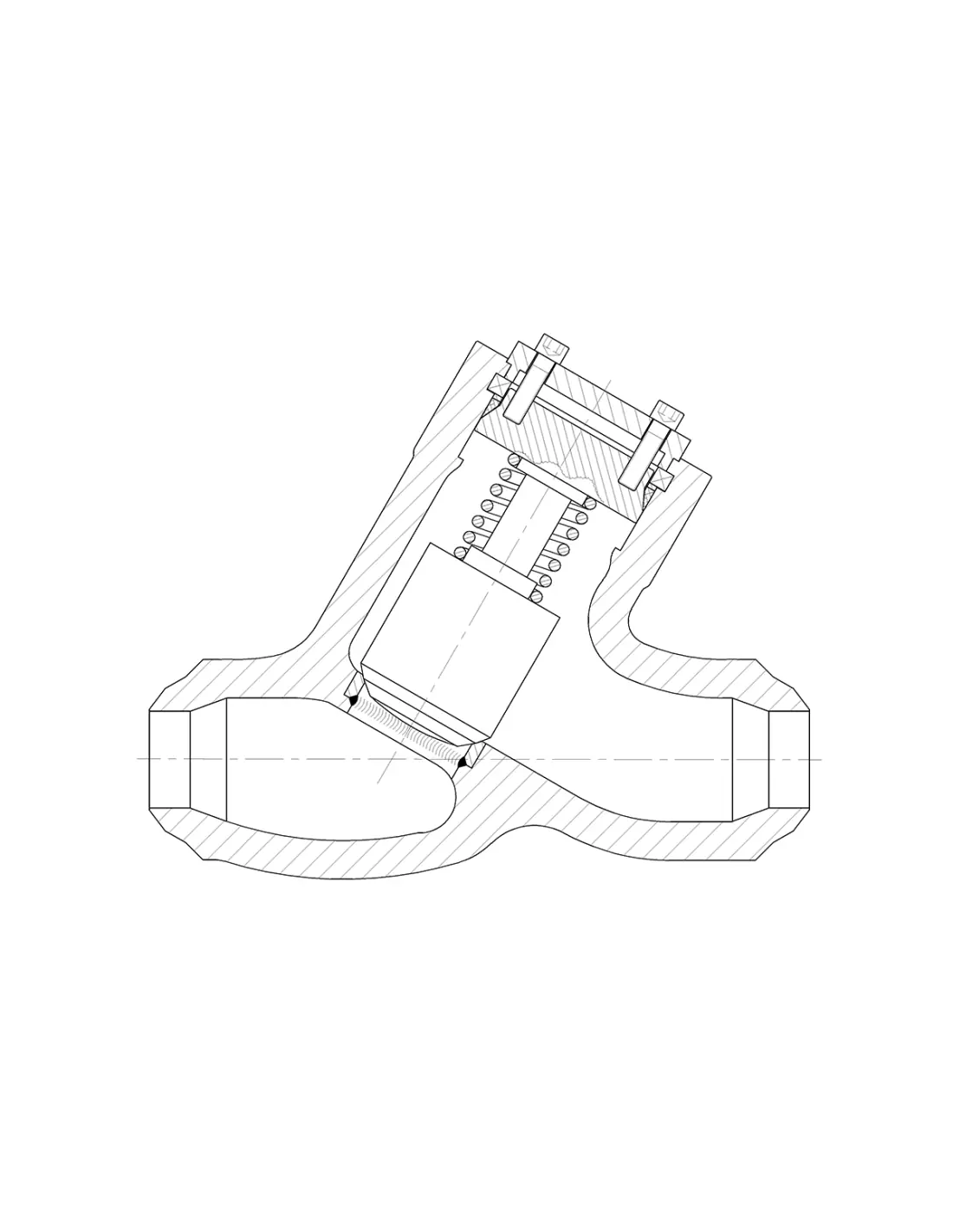

Η Valvosider DIN Pressure Seal Y-Type είναι lift check valve λοξής ροής για δίκτυα υψηλής πίεσης. Η διάταξη τύπου Y τοποθετεί το έμβολο υπό γωνία ως προς τον άξονα σωλήνωσης, μειώνοντας την απότομη αλλαγή κατεύθυνσης σε σχέση με κλασική ευθεία lift check κατασκευή. Η βαλβίδα λειτουργεί αυτόματα από τη διαφορική πίεση και το ελατήριο, χωρίς ενεργοποιητή.

Κλάσεις πίεσης και μεγέθη

• PN100: DN50–DN600, Fig. P182PC
• PN160: DN50–DN600, Fig. P183PC
• PN250: DN50–DN600, Fig. P184PC
• PN320: DN50–DN400, Fig. P185PC
• PN420: DN50–DN400, Fig. P186PC

Κατασκευή και υλικά

Η βασική κατασκευή είναι full opening, με λειασμένο δίσκο και έδρα, αντικαταστάσιμη έδρα και ελατήριο X5CrNiMo17-12-2. Διατίθενται εκδόσεις σώματος/καπακιού σε 1.0619 και 1.4408. Οι επιφάνειες έδρας μπορούν να δοθούν με hard facing, ενώ κατόπιν ζήτησης προβλέπονται Stellite, Monel, Hastelloy ή άλλα υλικά. Το παρέμβυσμα είναι ανοξείδωτο ενισχυμένο με γραφίτη, με επιλογές soft iron ή stainless steel.

Συνδέσεις και επιλογές

Η τυπική σύνδεση είναι butt weld κατά DIN 3239 / EN 12627. Διατίθενται επίσης φλαντζωτά άκρα, RTJ φλάντζες και ANSI connections. Επιλογές: δίσκος με PTFE ή ελαστομερές, integral seat, by-pass και drain plug.

Πρότυπα

Σχεδιασμός κατά EN 12516, face-to-face κατά EN 558 / EN 1298L, rating και φλάντζες κατά EN 1092, δοκιμή κατά EN 12267, σήμανση EN 19, πιστοποιητικά EN 10204 3.1 / 3.2 και συμμόρφωση CE / PED.

Εφαρμογές

Χρήση σε ατμό υψηλής πίεσης, boiler feedwater, συμπυκνώματα, θερμικά ρευστά και συμβατά υγρά ή αέρια διεργασίας. Η επιλογή απαιτεί έλεγχο PN, θερμοκρασίας, υλικού σώματος, trim και ελάχιστης παροχής για σταθερή ανύψωση του εμβόλου.

FAQ

Πότε επιλέγεται Y-Type; Όταν απαιτείται βαλβίδα αντεπιστροφής υψηλού PN με λοξή ροή και πρόσβαση από το καπάκι.
Έχει ενεργοποιητή; Όχι. Η κίνηση γίνεται από τη ροή και το ελατήριο.
