Βαλβίδα αντεπιστροφής εμβόλου Valvosider κατά DIN - Pressure Seal

Valvosider DIN Pressure Seal – ευθεία βαλβίδα αντεπιστροφής εμβόλου

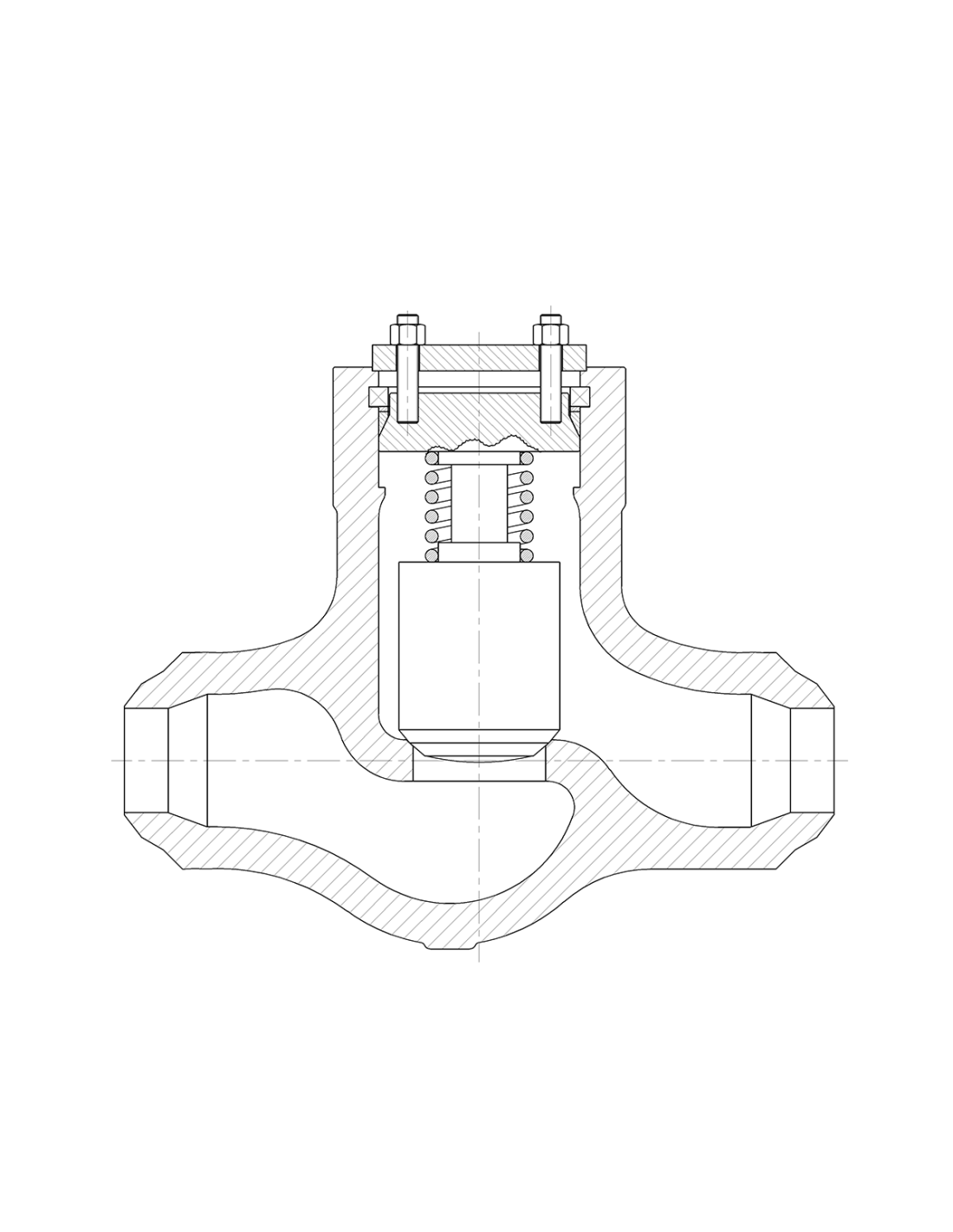

Η Valvosider DIN Pressure Seal είναι ευθείας ροής lift check valve για γραμμές υψηλής πίεσης, με καπάκι τύπου pressure seal, έμβολο/δίσκο ανύψωσης και ελατήριο επαναφοράς. Η λειτουργία γίνεται από τη διαφορική πίεση του μέσου, χωρίς ενεργοποιητή. Το pressure seal χρησιμοποιείται σε υψηλά PN, όπου η εσωτερική πίεση συμμετέχει στη στεγανοποίηση του καπακιού.

Κλάσεις πίεσης και μεγέθη

• PN100: DN50–DN600, Fig. P162PC
• PN160: DN50–DN600, Fig. P163PC
• PN250: DN50–DN600, Fig. P164PC
• PN320: DN50–DN400, Fig. P165PC
• PN420: DN50–DN400, Fig. P166PC

Κατασκευή και υλικά

Η βασική κατασκευή είναι full opening, με bolted cover, λειασμένο δίσκο και έδρα, καθώς και αντικαταστάσιμη έδρα. Διατίθενται σώμα και καπάκι σε 1.0619 ή 1.4408. Οι επιφάνειες έδρας μπορούν να ζητηθούν με Stellite, Monel, Hastelloy ή άλλο υλικό, όταν υπάρχει διάβρωση, διάβρωση-διάβρωση ή αυξημένη φθορά. Το παρέμβυσμα είναι ανοξείδωτο ενισχυμένο με γραφίτη, με εναλλακτικά υλικά κατόπιν προδιαγραφής.

Συνδέσεις και επιλογές

Η τυπική σύνδεση είναι butt weld κατά DIN 3239 / EN 12627. Προαιρετικά προβλέπονται φλαντζωτά άκρα EN, φλάντζες RTJ και ANSI connections. Διαθέσιμες επιλογές είναι δίσκος με PTFE ή ελαστομερές, integral seat, bypass και drain plug.

Πρότυπα

Το τεχνικό φύλλο αναφέρει σχεδιασμό κατά EN 12516, face-to-face κατά EN 558 / EN 1298L, rating και φλάντζες κατά EN 1092, σήμανση EN 19, πιστοποιητικά EN 10204 3.1 / 3.2 και συμμόρφωση CE / PED.

Εφαρμογές

Χρήση σε ατμό υψηλής πίεσης, boiler feedwater, συμπυκνώματα, θερμικά ρευστά και συμβατά αέρια ή υγρά διεργασίας. Η επιλογή απαιτεί έλεγχο PN, θερμοκρασίας, υλικού σώματος, trim και διαθέσιμης παροχής, ώστε το έμβολο να ανοίγει σταθερά χωρίς κροτάλισμα.

FAQ

Πότε επιλέγεται pressure seal; Σε υψηλά PN, όπου η συμβατική στεγανοποίηση καπακιού δεν είναι η προτιμώμενη διάταξη.
Έχει ενεργοποιητή; Όχι. Η βαλβίδα λειτουργεί αυτόματα από τη ροή και το ελατήριο.
