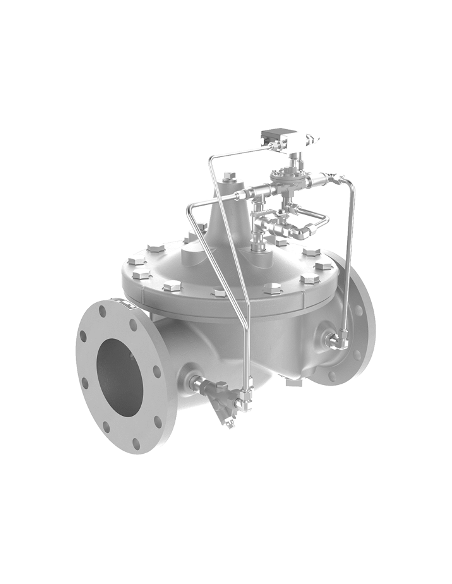

Ηλεκτρομαγνητική Βαλβίδα Κλεισίματος Cla-Val τύπος 134-53
Cla-Val 134-53 Solenoid Shutoff Valve
Η Cla-Val 134-53 είναι υδραυλικά λειτουργούμενη βαλβίδα αποκοπής με ηλεκτρομαγνητικό πιλότο, για απομακρυσμένο άνοιγμα/κλείσιμο σε συστήματα aviation fuel. Ανήκει στην κατηγορία remote shutoff valves για εφαρμογές fueling, με χρήση σε γραμμές Jet A-1, manifolds φόρτωσης/εκφόρτωσης και ESD λογικές αεροδρομίων.
Λειτουργία ελέγχου
Το κύκλωμα ελέγχου χρησιμοποιεί direct-acting 3-way solenoid CS3XM. Ο πιλότος εφαρμόζει ή εκτονώνει πίεση στον θάλαμο της βοηθητικής Hytrol βαλβίδας, η οποία οδηγεί την κύρια βαλβίδα.
Διαθέσιμες λογικές λειτουργίας:
- 134-53E / 634-53E: energized = open, de-energized = closed. Κατάλληλη όταν απαιτείται fail-closed συμπεριφορά.
- 134-53D / 634-53D: energized = closed, de-energized = open. Χρησιμοποιείται όταν η απώλεια τάσης δεν πρέπει να κλείνει τη γραμμή.
Κύρια εξαρτήματα
- κύρια Hytrol βαλβίδα
- X101 δείκτης θέσης ή προαιρετικό X105L limit switch
- X47A ejector
- CS3XM ηλεκτρομαγνητικός πιλότος
- 100-01 auxiliary Hytrol reverse flow
Συνδέσεις και υλικά
Στη σειρά aviation isolation αναφέρονται φλαντζωτές συνδέσεις ANSI, pressure ratings 150, 250 και 300 lbs, καθώς και επιλογές σώματος σε ASTM A216 WCB, ASTM B62 cast bronze, ductile iron, cast stainless steel 303 και cast aluminum 356-T6.
Επιλογές για λειτουργία πεδίου
Ο solenoid διαθέτει manual actuator για χειρισμό χωρίς ηλεκτρική ισχύ. Μετά από χειροκίνητη ενεργοποίηση πρέπει να επανέρχεται στην αρχική θέση, ώστε ο πιλότος να λειτουργεί σωστά στην de-energized κατάσταση.
Προαιρετικά διατίθενται:
- X46A flow clean strainer ή X43 Y-strainer για προστασία pilot line
- CK2 isolation valves για απομόνωση του κυκλώματος πιλότων
- CV closing και opening speed control
- 81-01 check feature
- quick connect assemblies για μανόμετρα
- 55F thermal relief σε συνδυασμό με check feature
FAQ
Πότε επιλέγεται έκδοση E;
Όταν η ασφαλής κατάσταση σε απώλεια τάσης είναι το κλείσιμο της γραμμής.
Τι πρέπει να ελεγχθεί στην εκκίνηση;
Ανοικτές upstream/downstream βαλβίδες, εξαέρωση πιλότων, σωστή τάση solenoid, disengaged manual operator και καθαρά strainer στοιχεία.
