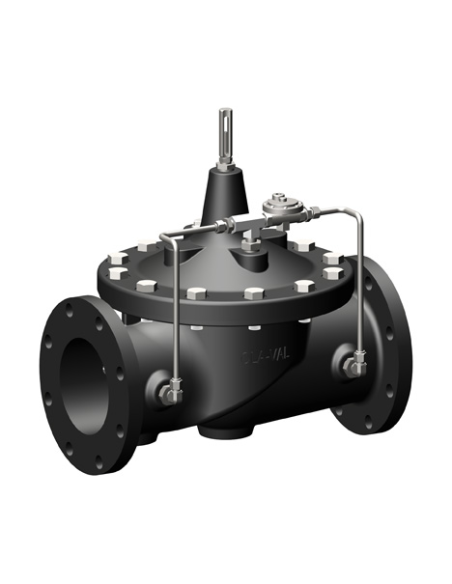

Βαλβίδα Κλεισίματος Υψηλής Στάθμης Υγρού Cla-Val τύπος 413-01

Cla-Val 413-01 High Liquid Level / Fuel Discharge Valve

Η Cla-Val 413-01 είναι υδραυλικά λειτουργούμενη βαλβίδα διαφράγματος, pilot-operated, για aviation fuel systems. Στην τυπική διάταξη τοποθετείται στην έξοδο fuel/water filter-separator και διακόπτει τη ροή καυσίμου όταν ο πλωτηροδιακόπτης ανιχνεύσει υπερβολική παρουσία νερού στο sump.

Λειτουργία ελέγχου

Η βαλβίδα συνεργάζεται με float-operated pilot control. Όταν η στάθμη νερού αυξηθεί, ο πιλότος εφαρμόζει πίεση στον θάλαμο της βοηθητικής Hytrol βαλβίδας. Η πίεση γραμμής οδηγείται στον θάλαμο της κύριας βαλβίδας και η βαλβίδα κλείνει στεγανά. Με εκτόνωση της πίεσης, το κύριο διάφραγμα αποφορτίζεται και η βαλβίδα ανοίγει για πλήρη ροή.

Η κατασκευή είναι fail-safe: σε αστοχία διαφράγματος η βαλβίδα κλείνει. Απαιτούμενη ελάχιστη πίεση λειτουργίας: 4,54 psi, περίπου 15 ft στήλης καυσίμου.

Τεχνικά στοιχεία

• Μεγέθη: 1½”–8”
• Συνδέσεις: φλαντζωτές ASA/ANSI
• Pressure ratings: 150 class έως 175 ή 275 psi, 250 class έως 300 psi, 300 class έως 400 psi
• Θερμοκρασία λειτουργίας: -40 έως +180 °F
• Καύσιμα: aviation fuels κατά MIL-5572 και MIL-T-5624
• Military specification: MIL-F-254D

Υλικά και στεγανοποίηση

Το σώμα και το κάλυμμα διατίθενται σε ASTM A536 ductile iron, ASTM A216 WCB cast steel ή cast aluminum 356-T6. Το trim είναι bronze ή stainless steel. Τα ελαστομερή είναι Buna-N ή Viton, ανάλογα με το καύσιμο και τη θερμοκρασία. Η έδραση είναι single-seat με resilient disc, χωρίς packing glands.

Εφαρμογές

• έξοδος fuel/water filter-separator
• aviation fuel hydrant systems
• εγκαταστάσεις φόρτωσης και διανομής Jet A-1
• προστασία downstream γραμμών από μεταφορά νερού
• συστήματα όπου απαιτείται αυτόματο κλείσιμο χωρίς ηλεκτρική εντολή

FAQ

Τι ενεργοποιεί το κλείσιμο;
Η μεταβολή στάθμης στη διεπιφάνεια νερού/καυσίμου στον διαχωριστή, μέσω float control.

Ποια εξαρτήματα περιλαμβάνει η διάταξη;
Κύρια Hytrol valve, ejector X47A ή X50, βοηθητική Hytrol valve και X101 position indicator ως βασικό εξοπλισμό.
