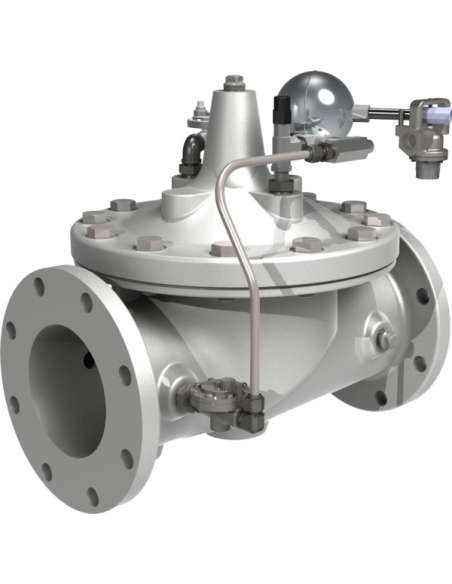

Βαλβίδα Κλεισίματος Υψηλής Στάθμης Cla-Val τύπος 129-26

Cla-Val 129-26 High-Level Shut-Off Valve

Η Cla-Val 129-26 είναι υδραυλικά λειτουργούμενη βαλβίδα διαφράγματος για αυτόματο κλείσιμο υψηλής στάθμης σε γραμμές πλήρωσης δεξαμενών καυσίμων, υπόγειων ή υπέργειων. Χρησιμοποιείται σε aviation fuel storage systems, όπου η πλήρωση πρέπει να διακόπτεται μηχανικά όταν η δεξαμενή φθάσει στο καθορισμένο επίπεδο.

Τρόπος λειτουργίας

Η βαλβίδα ελέγχεται από πιλότο στάθμης CFM2 και λειτουργεί με την πίεση της γραμμής. Όταν η πίεση οδηγηθεί στον θάλαμο του διαφράγματος, η κύρια βαλβίδα κλείνει στεγανά. Όταν η πίεση εκτονωθεί προς ζώνη χαμηλότερης πίεσης, η βαλβίδα ανοίγει.

Σε βλάβη του διαφράγματος, η βαλβίδα οδηγείται σε κλειστή θέση, λειτουργώντας ως fail-safe διάταξη πλήρωσης. Ο δείκτης θέσης X101 περιλαμβάνεται ως βασικός εξοπλισμός.

Κατασκευή και συνδέσεις

• Τύπος σώματος: globe ή angle pattern
• Μεγέθη: globe 1½”–16”, angle 2”–16”
• Σύνδεση: φλαντζωτή ANSI
• Κλάσεις πίεσης: 150, 250, 300 lbs
• Μέγιστη πίεση: έως 400 psi, ανά κλάση/υλικό
• Θερμοκρασία για light petroleum products: -40 έως +140 °F
• Ελαστομερή: Buna-N ή Viton

Υλικά σώματος

Διαθέσιμες κατασκευές:

• Cast Aluminum 356-T6
• Cast Bronze ASTM B62
• Ductile Iron ASTM A536
• Cast Stainless Steel 303
• Cast Steel ASTM A216 WCB

Το trim διατίθεται σε Bronze ASTM B61 ή Stainless Steel 303. Η επιλογή υλικού γίνεται με βάση καύσιμο, πίεση λειτουργίας, περιβάλλον εγκατάστασης και απαιτήσεις διάβρωσης.

Προαιρετικός εξοπλισμός ελέγχου

Η 129-26 μπορεί να εξοπλιστεί με φίλτρο X46A, βαλβίδες απομόνωσης CK2, ρυθμιστές ταχύτητας ανοίγματος/κλεισίματος CV, check valve 81-01, quick connect assembly και thermal relief control 55F. Το X105L switch assembly χρησιμοποιείται όταν απαιτείται ηλεκτρική ένδειξη θέσης προς σύστημα ελέγχου ή alarm.

Εφαρμογές

• πλήρωση δεξαμενών Jet A-1 ή άλλων ελαφρών πετρελαϊκών προϊόντων
• fuel farms αεροδρομίων
• γραμμές παραλαβής καυσίμου με απαίτηση ανεξάρτητου high-level shut-off
• υπέργειες και υπόγειες δεξαμενές αποθήκευσης

FAQ

Τι στοιχεία απαιτούνται για επιλογή;
Μέγεθος, τύπος σώματος, pressure class, θερμοκρασία, καύσιμο, στατική και δυναμική πίεση γραμμής, πίεση λειτουργίας πιλότου, υλικό σώματος/trim και τύπος φλαντζών.

Μπορεί να συντηρηθεί χωρίς αποξήλωση από τη γραμμή;
Ναι. Η κατασκευή επιτρέπει επισκευή χωρίς αφαίρεση της βαλβίδας από τη σωλήνωση.
