Description
| DESIGN STANDARD | JIS F7307-1996 | ||||
| TEST | JIS F 7400-1996 | ||||
| HYDRAULTC INSPECTION | |||||
| TEST PRESSURE/MPA | BODY | 200 or less | 2.06[21] | ||
| 250 or more | 1.47[15] | ||||
| SEAT | 200 or less | 1.51[15.4] | |||
| 250 or more | 1.08[11] | ||||
Specification
Dimensions data(mm)

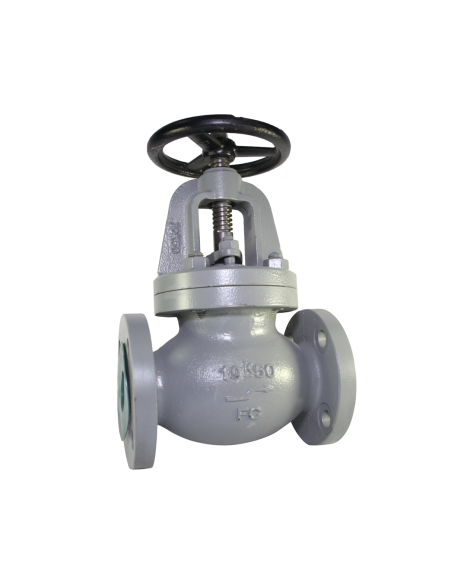

Επιστόμιο χυτοσιδηρό κατά JIS 10K Τύπος F7307
Επιστόμιο χυτοσιδηρό JIS 10K F7307
Το JIS F7307 είναι ευθύγραμμο globe valve από χυτοσίδηρο, με φλαντζωτή σύνδεση JIS 10K, για ναυτιλιακές σωληνώσεις όπου απαιτείται χειροκίνητη απομόνωση ή στραγγαλισμός ροής. Σε σχέση με τα JIS 5K F7305/F7306, επιλέγεται όταν η γραμμή έχει υψηλότερη κατηγορία πίεσης και αντίστοιχο drilling φλάντζας JIS 10K.
Τεχνικά χαρακτηριστικά
- Πρότυπο σχεδιασμού: JIS F7307-1996
- Πρότυπο δοκιμής: JIS F7400-1996
- Σύνδεση: φλαντζωτή
- Κλάση πίεσης: JIS 10K
- Τύπος: ευθείας ροής
- Σώμα: FC200 cast iron
- Καπάκι: FC200
- Δίσκος / έδρα: SCS2 ή BC6, ανάλογα με την έκδοση Class S ή Class B
- Άξονας: C3771BD brass ή SUS403
- Packing gland: BC6 ή stainless steel 2Cr13
- Παρέμβυσμα: non-asbestos
- Χειροτροχός: FC200 cast iron
Πιέσεις δοκιμής
Για διαστάσεις έως DN200, η υδραυλική δοκιμή σώματος είναι 2,06 MPa και η δοκιμή έδρας 1,51 MPa. Για DN250 και άνω, οι αντίστοιχες τιμές είναι 1,47 MPa στο σώμα και 1,08 MPa στην έδρα.
Εφαρμογές
- cooling water και service water
- βοηθητικά δίκτυα μηχανοστασίου
- γραμμές γλυκού νερού
- δίκτυα χαμηλής/μεσαίας πίεσης με ανάγκη ρύθμισης παροχής
- σημεία όπου η πτώση πίεσης globe valve είναι αποδεκτή
Για θαλασσινό νερό απαιτείται έλεγχος διάβρωσης, εσωτερικής προστασίας, υλικού έδρας/δίσκου και γαλβανικής συμβατότητας.
Διαφορά από F7305
Το F7305 είναι χυτοσιδηρό globe valve JIS 5K. Το F7307 είναι η ευθύγραμμη έκδοση JIS 10K, με υψηλότερες πιέσεις δοκιμής και διαφορετική φλάντζα. Δεν πρέπει να θεωρείται εναλλάξιμο χωρίς έλεγχο DN, drilling, face-to-face διαστάσεων και πίεσης σχεδιασμού.
Σημεία επιλογής
Να επιβεβαιώνονται DN, JIS 10K φλάντζες, μέσο, θερμοκρασία, πίεση λειτουργίας, υλικό trim, φορά ροής, πρόσβαση στον χειροτροχό και απαιτήσεις νηογνώμονα. Η τεκμηριωμένη εκτέλεση είναι χειροκίνητη· δεν αναφέρεται πνευματικός ή ηλεκτρικός ενεργοποιητής στη σελίδα προϊόντος.
