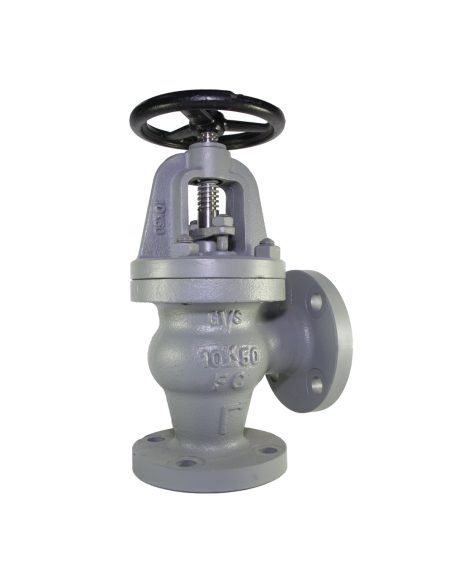

Επιστόμιο χυτοσιδηρό γωνιακό κατά JIS 10K Τύπος F7308

Γωνιακό επιστόμιο χυτοσιδηρό JIS 10K F7308

Το JIS F7308 είναι γωνιακό globe valve από χυτοσίδηρο, με φλαντζωτή σύνδεση JIS 10K, για ναυτιλιακές σωληνώσεις όπου απαιτείται αλλαγή διεύθυνσης ροής κατά 90° και ταυτόχρονα χειροκίνητος στραγγαλισμός ή απομόνωση. Η γωνιακή διάταξη μειώνει την ανάγκη για ξεχωριστή γωνία σωλήνωσης, αλλά η πτώση πίεσης πρέπει να λαμβάνεται υπόψη στον υπολογισμό της γραμμής.

Τεχνικά χαρακτηριστικά

• Πρότυπο σχεδιασμού: JIS F 7308-1996
• Πρότυπο δοκιμής: JIS F 7400-1996
• Τύπος: γωνιακής ροής
• Σύνδεση: φλαντζωτή
• Κλάση πίεσης: JIS 10K
• Σώμα: FC200 cast iron
• Καπάκι: FC200
• Δίσκος / έδρα: BC6 ή SCS2, ανάλογα με την έκδοση
• Άξονας: C3771BD ή BESUS 403
• Packing gland: BC6
• Χειροτροχός: FC200

Πιέσεις δοκιμής

Η σελίδα αναφέρει υδραυλική δοκιμή σώματος 2,1 MPa έως DN200 και 1,5 MPa από DN250 και άνω. Για την έδρα αναφέρονται 1,54 MPa έως DN200 και 1,1 MPa από DN250 και άνω.

Εφαρμογές

• βοηθητικά δίκτυα μηχανοστασίου
• γραμμές γλυκού νερού και service water
• cooling water με φλάντζες JIS 10K
• σωληνώσεις όπου απαιτείται αλλαγή διεύθυνσης 90°
• σημεία ελέγχου παροχής πριν ή μετά από εξοπλισμό

Σε θαλασσινό νερό απαιτείται έλεγχος διάβρωσης, εσωτερικής προστασίας, υλικού trim και γαλβανικής συμβατότητας με το δίκτυο.

Διαφορά F7308 από F7307

Το F7307 είναι ευθύγραμμο χυτοσιδηρό globe valve JIS 10K. Το F7308 είναι η αντίστοιχη γωνιακή έκδοση. Η επιλογή γίνεται με βάση τη γεωμετρία της σωλήνωσης, τη φορά ροής, τις αποστάσεις εγκατάστασης και την πρόσβαση στον χειροτροχό.

Σημεία επιλογής

Να επιβεβαιώνονται DN, drilling φλάντζας JIS 10K, face-to-face διαστάσεις, πίεση, θερμοκρασία, μέσο, υλικό δίσκου/έδρας και απαιτήσεις νηογνώμονα. Η τεκμηριωμένη εκτέλεση είναι χειροκίνητη· δεν αναφέρεται ενεργοποιητής στη συγκεκριμένη σελίδα.
