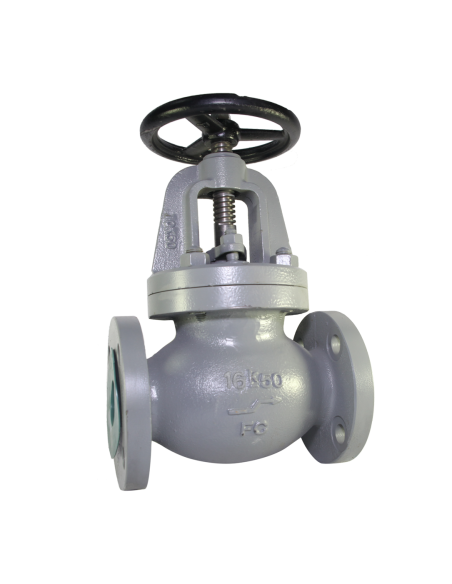

Επιστόμιο χυτοσιδηρό κατά JIS 16K Τύπος F7309

Επιστόμιο χυτοσιδηρό JIS 16K F7309

Το JIS F7309 είναι ευθύγραμμο globe valve από χυτοσίδηρο για ναυτιλιακές σωληνώσεις με φλαντζωτή σύνδεση JIS 16K. Χρησιμοποιείται για χειροκίνητη απομόνωση ή στραγγαλισμό ροής σε δίκτυα όπου απαιτείται μεγαλύτερη κλάση πίεσης από τα αντίστοιχα JIS 5K και 10K cast iron επιστόμια.

Τεχνικά χαρακτηριστικά

• Πρότυπο σχεδιασμού: JIS F 7309-1996
• Πρότυπο δοκιμής: JIS F 7400-1996
• Τύπος: ευθείας ροής
• Σύνδεση: φλαντζωτή
• Ονομαστική πίεση: JIS 16K
• Σώμα: FC200 cast iron
• Καπάκι: FC200
• Δίσκος / έδρα: BC6 ή SCS2, ανάλογα με την έκδοση Class B ή Class S
• Άξονας: C3771BD ή BESUS 403
• Packing gland: BC6
• Χειροτροχός: FC200
• Διαθέσιμα DN στη σελίδα: 50–200

Πιέσεις δοκιμής

Η υδραυλική δοκιμή σύμφωνα με τα στοιχεία της σελίδας είναι:

• Σώμα: 3,3 MPa
• Έδρα: 2,42 MPa

Οι τιμές αυτές αφορούν δοκιμή κατασκευής και δεν πρέπει να ταυτίζονται απευθείας με τη συνεχή πίεση λειτουργίας. Για επιλογή σε έργο απαιτείται έλεγχος πίεσης, θερμοκρασίας, μέσου και κανόνων νηογνώμονα.

Τυπικές εφαρμογές

• βοηθητικά δίκτυα μηχανοστασίου
• γραμμές γλυκού νερού και service water
• cooling water με φλάντζες JIS 16K
• δίκτυα υγρών όπου απαιτείται έλεγχος παροχής
• σημεία απομόνωσης πριν ή μετά από εξοπλισμό διεργασίας

Για θαλασσινό νερό πρέπει να εξετάζεται η διάβρωση του χυτοσιδήρου, η εσωτερική προστασία, το υλικό trim και η γαλβανική συμβατότητα με σωληνώσεις, φλάντζες και κοχλίες.

Διαφορά από F7307

Το F7307 είναι cast iron globe valve JIS 10K, ενώ το F7309 είναι η ευθύγραμμη έκδοση JIS 16K. Η αλλαγή κλάσης επηρεάζει το drilling φλάντζας, τις πιέσεις δοκιμής και τη συμβατότητα με την υπάρχουσα σωλήνωση. Δεν πρέπει να γίνεται αντικατάσταση χωρίς έλεγχο DN, face-to-face διαστάσεων και πίεσης σχεδιασμού.

Σημεία επιλογής

Να επιβεβαιώνονται DN, JIS 16K φλάντζες, μήκος L, πίεση/θερμοκρασία λειτουργίας, μέσο, υλικό δίσκου/έδρας, φορά ροής και πρόσβαση στον χειροτροχό. Η τεκμηριωμένη εκτέλεση είναι χειροκίνητη· δεν αναφέρεται ενεργοποιητής στη συγκεκριμένη σελίδα.
