Βάνα σύρτου Valvosider Bolted Bonnet Round Type κατά DIN

Βάνα σύρτου Valvosider Bolted Bonnet Round Type κατά DIN

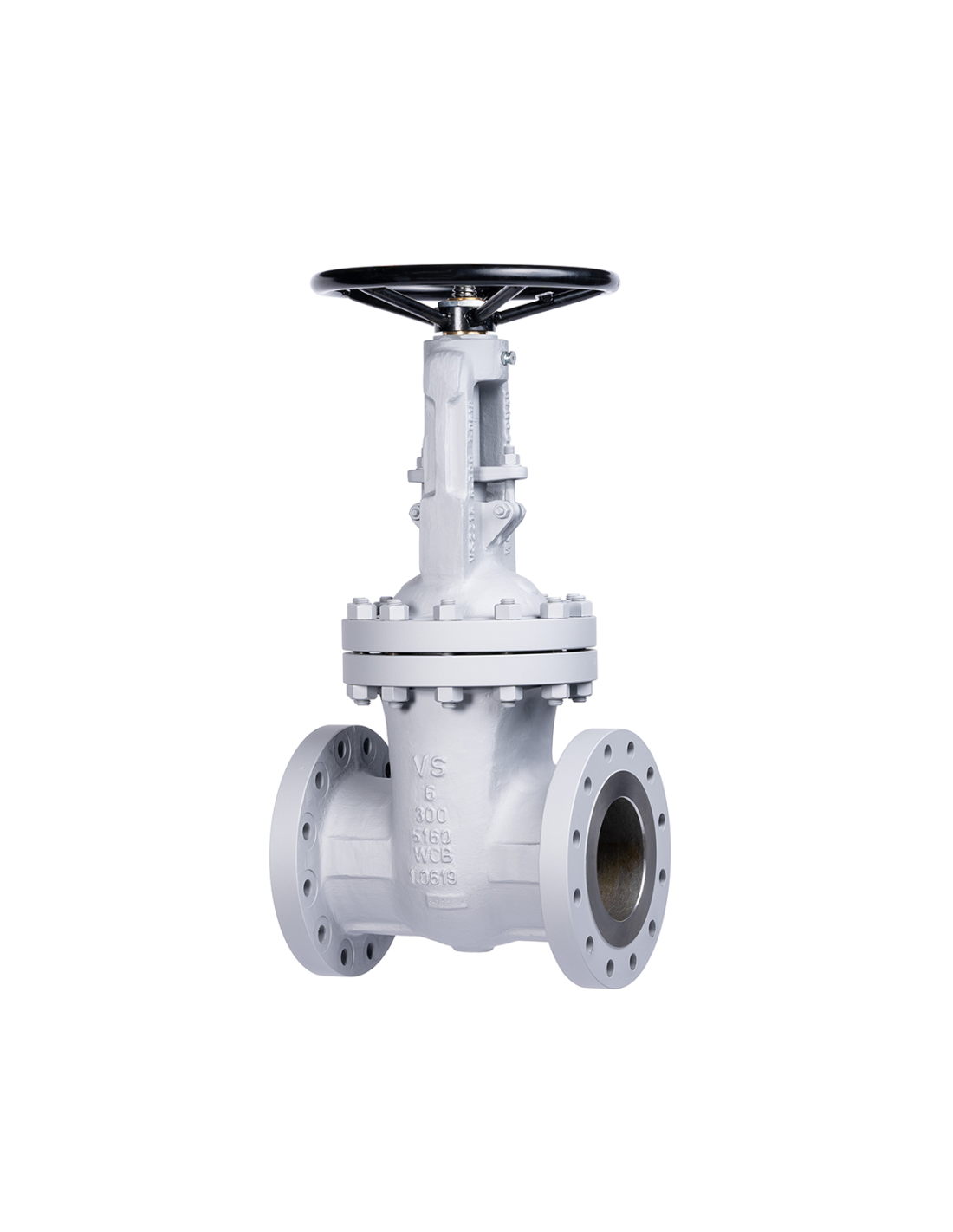

Η Valvosider Round Body DIN είναι μεταλλικής έδρας βάνα σύρτου για απομόνωση ροής σε γραμμές υψηλότερης πίεσης κατά DIN/EN. Καλύπτει PN16 έως PN160 και διαχωρίζεται από την oval PN16 έκδοση επειδή περιλαμβάνει υψηλότερες κλάσεις πίεσης και διαφορετικά face-to-face ανά PN. Δεν χρησιμοποιείται για στραγγαλισμό παροχής.

Εκδόσεις και διαστάσεις

• Fig. 1200: PN16, DN50–DN1400, face-to-face F5
• Fig. 1210: PN25, DN50–DN1400, face-to-face F5
• Fig. 1220: PN40, DN50–DN1000, face-to-face F7
• Fig. 1230: PN63, DN50–DN600, face-to-face F7
• Fig. 1240: PN100, DN50–DN600, face-to-face F7
• Fig. 1250: PN160, DN50–DN400, face-to-face F8

Κατασκευή και πρότυπα

Η κατασκευή είναι bolted bonnet, outside screw & yoke, rising stem, μη ανυψούμενος χειροτροχός και flexible wedge. Ο σχεδιασμός βασίζεται σε EN 12516, με δοκιμές EN 12266, σήμανση EN 19, CE/PED και πιστοποιητικά EN 10204 3.1 / 3.2. Οι φλάντζες είναι κατά EN 1092, ενώ διατίθενται και BW ends κατά EN 12627.

Υλικά και στεγάνωση

Διαθέσιμα υλικά σώματος/καπακιού: 1.0619, 1.7365, 1.4552, 1.4408. Οι έδρες και οι επιφάνειες wedge διατίθενται σε X20Cr13, X20Cr13 + hard facing, X6CrNiTi18-10 ή X5CrNiMo17-12-2. Το packing είναι γραφιτούχο με wiper rings και το gasket ανοξείδωτο ενισχυμένο με γραφίτη.

Επιλογές λειτουργίας

Διατίθενται ISO 5210 top flange, μειωτήρας, chain wheel, ηλεκτρικός, πνευματικός ή υδραυλικός actuator, limit switches, position indicator, locking/interlock, stem extension, live-loaded packing, drain plug και by-pass. Μειωτήρας συνιστάται από DN500/PN16, DN400/PN25, DN300/PN40, DN200 για PN63–PN100 και DN150/PN160.

FAQ

Πότε επιλέγεται round type;
Όταν η γραμμή ζητά PN25–PN160 ή face-to-face F7/F8.

Κατάλληλη για ατμό;
Ναι, εφόσον επιλεγεί σωστό υλικό σώματος, trim, gasket και pressure-temperature rating.

Bolted bonnet ή bellows seal;
Bolted bonnet όταν το graphite packing επαρκεί. Bellows seal όταν η διαρροή στελέχους πρέπει να περιοριστεί αυστηρότερα.
