Βάνα σύρτου Valvosider Bolted Bonnet Oval Type κατά DIN

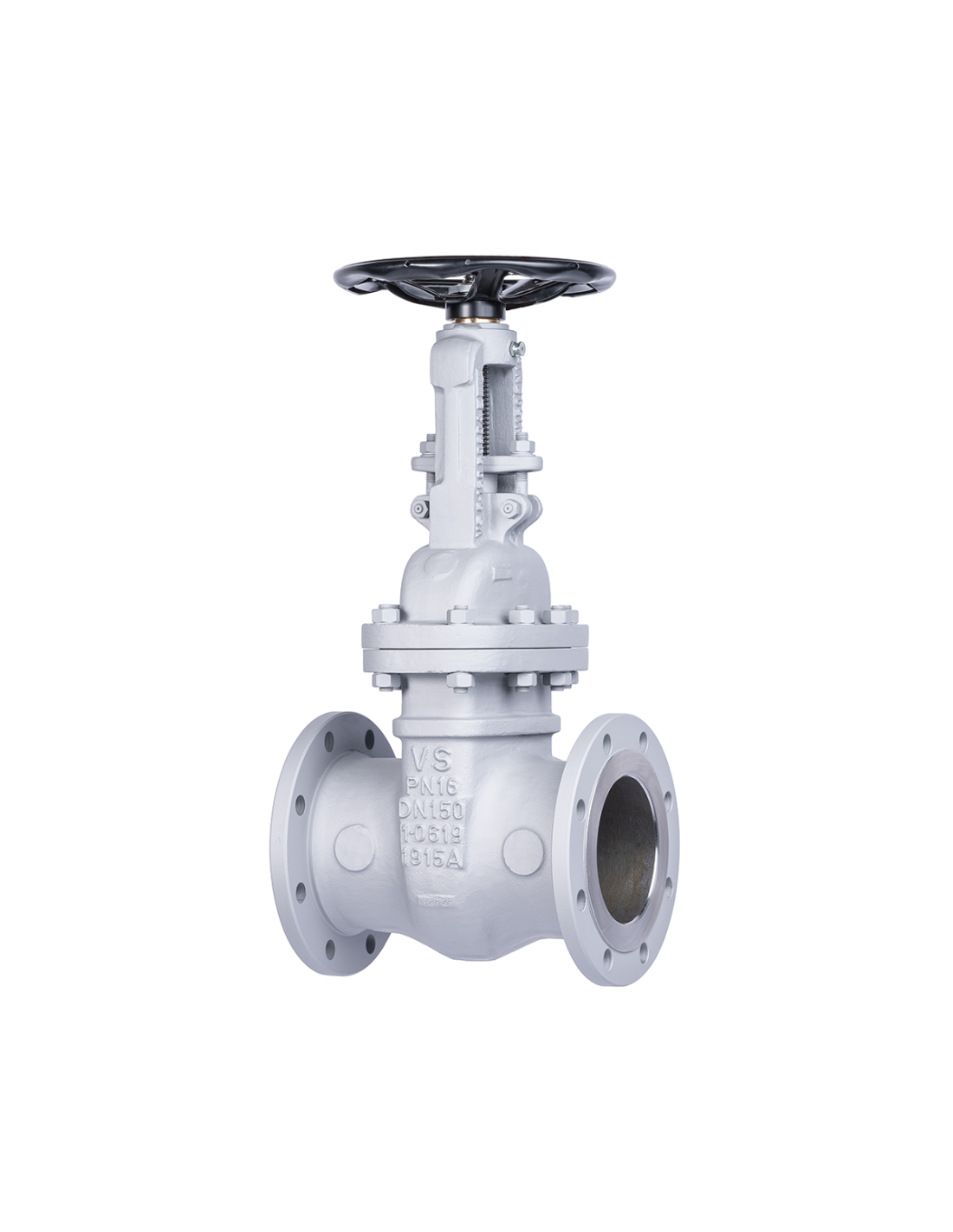

Βάνα σύρτου Valvosider Bolted Bonnet Oval Type DIN PN16

Η Valvosider Fig. 1190 είναι μεταλλικής έδρας βάνα σύρτου για απομόνωση ροής σε δίκτυα ατμού, συμπυκνωμάτων, θερμικού λαδιού, βιομηχανικού νερού, αερίων και γενικών διεργασιακών ρευστών. Είναι on/off valve· η χρήση σε ενδιάμεση θέση δεν συνιστάται, επειδή αυξάνει τη φθορά στις έδρες και στον σύρτη. Η σειρά καλύπτει PN16, DN50–DN1400, με face-to-face F5.

Κατασκευή

• Οβάλ σώμα, bolted bonnet
• Outside screw & yoke
• Rising stem, μη ανυψούμενος χειροτροχός
• Flexible wedge
• Ανανεώσιμες έδρες
• Γραφιτούχο packing με wiper rings
• Gasket από ανοξείδωτο ενισχυμένο γραφίτη

Υλικά

Οι βασικές εκδόσεις σώματος/καπακιού είναι 1.0619, 1.7365, 1.4552 και 1.4408. Οι επιφάνειες έδρας και σύρτη διατίθενται με X20Cr13, X20Cr13 + hard facing, X6CrNiTi18-10 ή X5CrNiMo17-12-2, ανάλογα με θερμοκρασία, διάβρωση και φθορά. Υπάρχουν επιλογές Stellite, Monel, Hastelloy και άλλα υλικά κατόπιν απαίτησης.

Πρότυπα και συνδέσεις

Ο σχεδιασμός βασίζεται σε EN 12516. Οι διαστάσεις face-to-face αναφέρονται κατά EN 558, οι φλάντζες κατά EN 1092, οι δοκιμές κατά EN 12266, η σήμανση κατά EN 19. Η τεκμηρίωση αναφέρει CE/PED και πιστοποιητικά EN 10204 3.1 / 3.2.

Επιλογές λειτουργίας

Διατίθενται top flange ISO 5210, μειωτήρας, chain wheel, ηλεκτρικός, πνευματικός ή υδραυλικός actuator, position indicator, limit switches, locking/interlock, stem extension, live-loaded packing, drain plug, by-pass, BW ends και ANSI connections. Μειωτήρας συνιστάται από DN500 και άνω.

FAQ

Πότε επιλέγεται έναντι bellow seal;
Όταν η τυπική στεγάνωση με graphite packing είναι αποδεκτή. Για αυστηρότερο έλεγχο fugitive emissions επιλέγεται έκδοση με φυσούνα.

F5 τι σημαίνει πρακτικά;
Μεγαλύτερο μήκος εγκατάστασης από compact τύπους, χρήσιμο σε αντικαταστάσεις υφιστάμενων DIN βανών long pattern.

Μπορεί να αυτοματοποιηθεί;
Ναι, με έλεγχο ροπής, stem travel, ISO 5210 interface και limit switches.
