Βάνες Σύρτου

Οι βάνες σύρτου χρησιμοποιούνται κυρίως ως βαλβίδες απομόνωσης πλήρους ανοίγματος ή πλήρους κλεισίματος σε βιομηχανικές σωληνώσεις. Ο σύρτης κινείται κάθετα στη ροή και, όταν η βάνα είναι πλήρως ανοικτή, η αντίσταση ροής παραμένει χαμηλή σε σχέση με βαλβίδες στραγγαλισμού. Δεν αποτελούν κατάλληλη επιλογή για συνεχή throttling λειτουργία, επειδή η ενδιάμεση θέση μπορεί να προκαλέσει διάβρωση έδρας, κραδασμούς και φθορά του wedge ή των παράλληλων δίσκων.

Η κατηγορία περιλαμβάνει ελαστικής έμφραξης gate valves για νερό, θέρμανση, ψύξη και ουδέτερα βιομηχανικά υγρά, καθώς και μεταλλικής έδρασης βάνες wedge, parallel slide, pressure seal, bolted bonnet, bellow seal, through conduit, expanding gate και cryogenic εκδόσεις. Διατίθενται κατασκευές κατά DIN και ANSI/ASME, με ονομαστικές πιέσεις από PN 6 έως PN 420 και ASME Class 150 έως 4500, ανάλογα με τη σειρά, τη διάμετρο και το υλικό σώματος. Οι συνδέσεις περιλαμβάνουν BSP, NPT, ISO 7 Rp, ISO 228-1, φλαντζωτά άκρα, socket weld και butt weld.

Η επιλογή υλικών γίνεται με βάση πίεση, θερμοκρασία, μέσο και απαιτήσεις διάβρωσης. Στην κατηγορία εμφανίζονται cast iron, ductile iron, carbon steel, low temperature carbon steel, chrome-moly low alloy steels, ανοξείδωτοι χάλυβες, duplex/super duplex και nickel alloys, καθώς και σώματα ASTM A216 WCB, A217 WC6/WC9, A350 LF2, A351 CF8/CF8M και ASTM A182 forged ποιότητες. Για μαλακής έμφραξης εφαρμογές χρησιμοποιούνται EPDM ή PTFE έδρες, ενώ οι ARI EURO WEDI αναφέρονται σε PN6–PN16, -10°C έως +120°C, με φλαντζωτές συνδέσεις DIN EN 1092-1/2 ή σπειρώματα DIN ISO 228-1.

Σε υψηλή πίεση και θερμοκρασία αξιολογούνται pressure seal bonnet διατάξεις, ειδικά σε ατμό, ενέργεια και βαριές διεργασίες. Οι Valvosider ASME bolted bonnet καλύπτουν Class 150–2500, ενώ οι pressure seal ASME εκδόσεις αναφέρονται για Class 600–2500 με butt weld άκρα. Για κρίσιμες εφαρμογές ελέγχονται API 600/API 6D, PED, ATEX, TA-Luft, leakage class, λειτουργία packing ή bellows και δυνατότητα συντήρησης bonnet χωρίς ανεπιθύμητη καταπόνηση της σωλήνωσης.

Διαθέσιμες επιλογές ανά υλικό σώματος

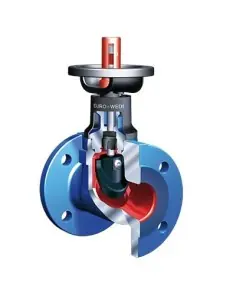

Βάνα σύρτου ελαστικής έμφραξης ARI τύπος EURO WEDI | Φιλιππόπουλος α.ε.

Βάνα σύρτου ελαστικής έμφραξης ARI τύπος EURO WEDI

Gate valve soft seal - EURO WEDI | ARI
Ari-Armaturen
ARI EURO-WEDI – βαλβίδα διακοπής μαλακής έμφραξης Η ARI EURO-WEDI είναι χειροκίνητη βαλβίδα διακοπής/στραγγαλισμού με μαλακή έμφραξη EPDM, για δίκτυα νερού θέρμανσης, ψύξης και ουδέτερα βιομηχανικά υγρά συμβατά με EPDM. Δεν προορίζεται για ατμό ή μέσα με ορυκτέλαια. Τεχνικά χαρακτηριστικά Ονομαστική πίεση: PN6 ή PN16 Διάμετροι: DN15–DN200 για φλαντζωτές...
Περισσότερα

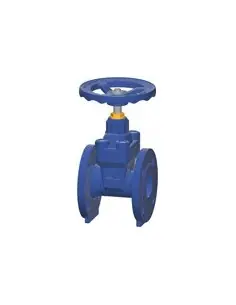

Βάνα σύρτου ελαστικής έμφραξης Comeval σειρά UNIWAT τύπος 504/505/507 | Φιλιππόπουλος α.ε.

Βάνα σύρτου ελαστικής έμφραξης Comeval σειρά UNIWAT τύπος 504/505/507

Resilient seated gate valves UNIWAT - 504, 505, 507 | Comeval
Comeval
Βάνες σύρτου ελαστικής έμφραξης Comeval UNIWAT 504/505/507 Οι UNIWAT 504/507 είναι φλαντζωτές βάνες σύρτου για απομόνωση ροής σε δίκτυα νερού, άρδευσης και ουδέτερων υγρών group 2. Δεν προορίζονται για ρύθμιση παροχής ή λειτουργία σε ενδιάμεση θέση, καθώς αυξάνεται η φθορά του ελαστικού σύρτη. Τεχνικά χαρακτηριστικά Σώμα και καπάκι: ελατός χυτοσίδηρος...
Περισσότερα
Βάνα σύρτου Comeval τύπος 90 | Φιλιππόπουλος α.ε.

Βάνα σύρτου Comeval τύπος 90

Gate valve - Fig. 90 | Comeval
Comeval
Βάνα σύρτου Comeval Fig. 90 Η Comeval Fig. 90 είναι μεταλλικής έδρας βάνα σύρτου πλήρους διέλευσης για απομόνωση ροής σε γραμμές διεργασίας, ατμού, αερίων, πετρελαιοειδών, HTF, πεπιεσμένου αέρα και βιομηχανικού νερού. Η χρήση της είναι on/off· δεν πρέπει να χρησιμοποιείται για στραγγαλισμό, επειδή η ενδιάμεση θέση αυξάνει φθορά εδρών, κραδασμούς και...
Περισσότερα

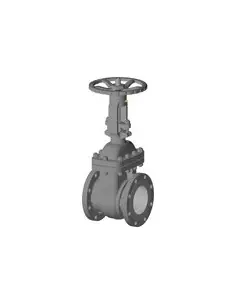

Βάνα σύρτου Comeval τύπος 91 | Φιλιππόπουλος α.ε.

Βάνα σύρτου Comeval τύπος 91

Gate valve - Fig. 91 | Comeval
Comeval
Βάνα σύρτου Comeval Fig. 91 Η Comeval Fig. 91 είναι μεταλλικής έδρας βάνα σύρτου για απομόνωση ροής σε υψηλές πιέσεις, κυρίως σε ατμό, oil & gas, power, HTF, διεργασιακά υγρά, αέρια, πεπιεσμένο αέρα και λιπαντικά κυκλώματα. Είναι βάνα on/off και δεν πρέπει να χρησιμοποιείται για ρύθμιση παροχής ή στραγγαλισμό. Τεχνική διαμόρφωση Σχεδιασμός: API 600 ή...
Περισσότερα

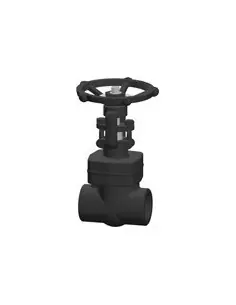

Βάνα σύρτου Comeval τύπος 96 | Φιλιππόπουλος α.ε.

Βάνα σύρτου Comeval τύπος 96

Gate valve - Fig. 96 | Comeval
Comeval
Βάνα σύρτου Comeval Fig. 96 Η Fig. 96 είναι forged steel βάνα σύρτου μεταλλικής έδρας για απομόνωση ροής σε μικρές διαμέτρους και υψηλή πίεση. Χρησιμοποιείται ως on/off valve· δεν είναι κατάλληλη για στραγγαλισμό, επειδή η ενδιάμεση θέση αυξάνει φθορά σε έδρες και σύρτη. Κύρια τεχνικά στοιχεία Σχεδιασμός: API 602 Pressure rating: Class 2500 για Fig. 96...
Περισσότερα
Βάνα σύρτου Comeval τύπος 97 | Φιλιππόπουλος α.ε.

Βάνα σύρτου Comeval τύπος 97

Gate valve - Fig. 97 | Comeval
Comeval
Βάνα σύρτου Comeval Fig. 97 Η Comeval Fig. 97 είναι forged steel βάνα σύρτου μεταλλικής έδρας για απομόνωση ροής σε μικρές διαμέτρους, υψηλή πίεση και βιομηχανικά δίκτυα διεργασίας. Είναι γραμμικής κίνησης, αμφίδρομη, με OS&Y rising stem, solid wedge και bolted bonnet. Η χρήση της είναι on/off· δεν προτείνεται για ρύθμιση παροχής. Τεχνικά...
Περισσότερα

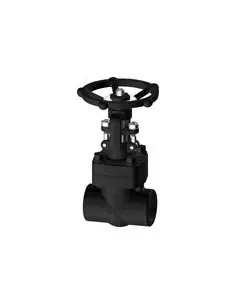

Βάνα σύρτου Comeval τύπος 99 | Φιλιππόπουλος α.ε.

Βάνα σύρτου Comeval τύπος 99

Gate valve - Fig. 99 | Comeval
Comeval
Βάνα σύρτου Comeval Fig. 99 Η Comeval Fig. 99 είναι forged steel βάνα σύρτου μεταλλικής έδρας για απομόνωση ροής σε μικρές διαμέτρους DN10–DN50 / 3/8"–2". Είναι linear motion valve, αμφίδρομη, με solid wedge, bolted bonnet, outside screw & yoke και rising stem. Η λειτουργία της είναι on/off· δεν πρέπει να χρησιμοποιείται για ρύθμιση παροχής. Πρότυπα...
Περισσότερα

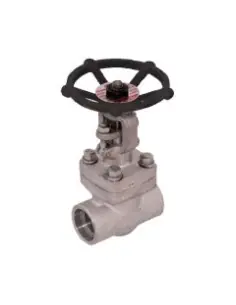

Βάνα σύρτου ICP τύπος C800 κλάσης 800lbs | Φιλιππόπουλος α.ε.

Βάνα σύρτου ICP τύπος C800 κλάσης 800lbs

Forged Gate Valve Class 800 - C800 | ICP
ICP Valves
Βάνα σύρτου ICP Fig. C800 Class 800 Η ICP C800 είναι forged steel βάνα σύρτου μικρών διαμέτρων για απομόνωση ροής σε βιομηχανικά δίκτυα υψηλότερης πίεσης. Είναι αμφίδρομη βάνα on/off και δεν προορίζεται για στραγγαλισμό, γιατί η μερικώς ανοικτή θέση μπορεί να φθείρει έδρες και wedge. Διατίθεται σε 1/2"–2" / DN15–DN50, Class 800. Πρότυπα και συνδέσεις Ο...
Περισσότερα

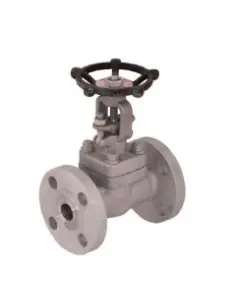

Βάνα σύρτου ICP Τύπος C150/300 κλάσης 150/300 Lbs | Φιλιππόπουλος α.ε.

Βάνα σύρτου ICP Τύπος C150/300 κλάσης 150/300 Lbs

Forged Gate Valve Class 150/300 - C150/300 | ICP
ICP Valves
Βάνα σύρτου ICP C150RF / C300RF Class 150–300 Η ICP C150/300 είναι forged steel βάνα σύρτου μικρών διαμέτρων, φλαντζωτή RF, για απομόνωση ροής σε δίκτυα ατμού, συμπυκνωμάτων, θερμικού λαδιού, πεπιεσμένου αέρα, βιομηχανικού νερού και διεργασιακών υγρών. Η λειτουργία της είναι on/off· δεν χρησιμοποιείται ως throttling valve. Τεχνική διαμόρφωση Τύποι: Fig....
Περισσότερα

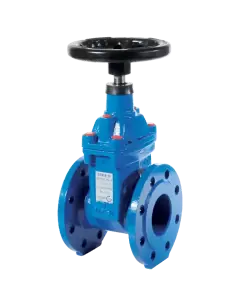

Βάνα σύρτου Brandoni τύπος 20.900-21.900 | Φιλιππόπουλος α.ε.

Βάνα σύρτου Brandoni τύπος 20.900-21.900

Gate valve soft seated - 20.900-21.900 | Brandoni
Brandoni Valves
Βάνα σύρτου Brandoni 20.900 / 21.900 μαλακής έδρασης Οι Brandoni 20.900 και 21.900 είναι φλαντζωτές βάνες σύρτου με ελαστομερικά επενδεδυμένο κώνο, για απομόνωση ροής σε δίκτυα νερού, HVAC, επεξεργασία νερού, λύματα, βιομηχανικές βοηθητικές γραμμές και αρδευτικά δίκτυα. Δεν είναι κατάλληλες για ατμό, στραγγαλισμό ή ρύθμιση παροχής, ούτε για ρευστά με...
Περισσότερα

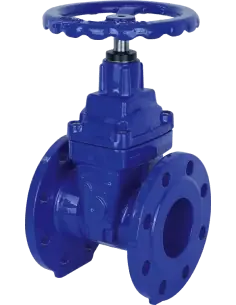

Βάνα σύρτου ελαστικής έμφραξης Brandoni τύπος 20E900 | Φιλιππόπουλος α.ε.

Βάνα σύρτου ελαστικής έμφραξης Brandoni τύπος 20E900

Gate valve soft seated - 20E900 | Brandoni
Brandoni Valves
Βάνα σύρτου Brandoni 20E.900 μαλακής έδρασης Η Brandoni 20E.900 είναι φλαντζωτή βάνα σύρτου ελαστικής έμφραξης με flat body και μειωμένο face-to-face. Χρησιμοποιείται ως βάνα απομόνωσης σε HVAC, διανομή νερού, επεξεργασία νερού και αρδευτικά δίκτυα. Δεν είναι κατάλληλη για ατμό, στραγγαλισμό/ρύθμιση παροχής, λάδια ή υδρογονάνθρακες. Κατασκευή και υλικά...
Περισσότερα

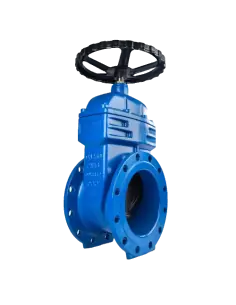

Βάνα σύρτου TTV τύπος SHIGATE | Φιλιππόπουλος α.ε.

Βάνα σύρτου TTV τύπος SHIGATE

Gate valve - SHIGATE | TTV Valves
TTV
Βάνα σύρτου TTV SHIGATE ελαστικής έμφραξης Η TTV SHIGATE είναι φλαντζωτή βάνα σύρτου με resilient seated wedge για απομόνωση ροής σε δίκτυα νερού και βοηθητικά βιομηχανικά κυκλώματα. Η λειτουργία της είναι on/off· δεν προορίζεται για στραγγαλισμό ή ρύθμιση παροχής, επειδή η μερικώς ανοικτή θέση μπορεί να καταπονήσει την ελαστική έδραση. Τεχνικά...
Περισσότερα
Βάνα σύρτου Valvosider με φυσούνα κατά DIN | Φιλιππόπουλος α.ε.

Βάνα σύρτου Valvosider με φυσούνα κατά DIN

Gate Valve - Bellow Seal - DIN | Valvosider
Valvosider
Βάνα σύρτου Valvosider με φυσούνα κατά DIN Η Valvosider bellow seal gate valve είναι φλαντζωτή βάνα σύρτου μεταλλικής έδρας για απομόνωση ροής σε γραμμές ατμού, θερμικού λαδιού, συμπυκνωμάτων, αερίων και διεργασιακών υγρών. Η φυσούνα μειώνει την έκθεση του packing στο ρευστό και χρησιμοποιείται όταν η διαρροή προς ατμόσφαιρα πρέπει να περιορίζεται, π.χ....
Περισσότερα
Βάνα σύρτου Valvosider με φυσούνα κατά ASME | Φιλιππόπουλος α.ε.

Βάνα σύρτου Valvosider με φυσούνα κατά ASME

Gate Valve - Bellow Seal - ASME | Valvosider
Valvosider
Βάνα σύρτου Valvosider με φυσούνα κατά ASME Η Valvosider ASME bellow seal gate valve είναι βάνα σύρτου μεταλλικής έδρας για απομόνωση ροής σε ατμό, συμπυκνώματα, θερμικά έλαια, αέρια και διεργασιακά υγρά. Η φυσούνα περιορίζει τη διαρροή από το στέλεχος και προστατεύει το packing από άμεση επαφή με το μέσο. Δεν είναι κατάλληλη για στραγγαλισμό παροχής....
Περισσότερα
Βάνα σύρτου Valvosider Bolted Bonnet κατά ASME | Φιλιππόπουλος α.ε.

Βάνα σύρτου Valvosider Bolted Bonnet κατά ASME

Gate Valve - Bolted Bonnet - ASME | Valvosider
Valvosider
Βάνα σύρτου Valvosider Bolted Bonnet κατά ASME Η Valvosider bolted bonnet ASME είναι μεταλλικής έδρας βάνα σύρτου για απομόνωση ροής σε ατμό, θερμικό λάδι, αέρια, υδρογονάνθρακες και βιομηχανικά ρευστά διεργασίας. Είναι on/off valve και δεν προορίζεται για στραγγαλισμό, καθώς η μερικώς ανοικτή θέση μπορεί να προκαλέσει erosion σε έδρες και wedge. Τύποι...
Περισσότερα
Βάνα σύρτου Valvosider Bolted Bonnet Oval Type κατά DIN | Φιλιππόπουλος α.ε.

Βάνα σύρτου Valvosider Bolted Bonnet Oval Type κατά DIN

Gate Valve - Bolted Bonnet Oval Type - DIN | Valvosider
Valvosider
Βάνα σύρτου Valvosider Bolted Bonnet Oval Type DIN PN16 Η Valvosider Fig. 1190 είναι μεταλλικής έδρας βάνα σύρτου για απομόνωση ροής σε δίκτυα ατμού, συμπυκνωμάτων, θερμικού λαδιού, βιομηχανικού νερού, αερίων και γενικών διεργασιακών ρευστών. Είναι on/off valve· η χρήση σε ενδιάμεση θέση δεν συνιστάται, επειδή αυξάνει τη φθορά στις έδρες και στον σύρτη. Η...
Περισσότερα
Βάνα σύρτου Valvosider Bolted Bonnet Round Type κατά DIN | Φιλιππόπουλος α.ε.

Βάνα σύρτου Valvosider Bolted Bonnet Round Type κατά DIN

Gate Valve - Bolted Bonnet Round Type - DIN | Valvosider
Valvosider
Βάνα σύρτου Valvosider Bolted Bonnet Round Type κατά DIN Η Valvosider Round Body DIN είναι μεταλλικής έδρας βάνα σύρτου για απομόνωση ροής σε γραμμές υψηλότερης πίεσης κατά DIN/EN. Καλύπτει PN16 έως PN160 και διαχωρίζεται από την oval PN16 έκδοση επειδή περιλαμβάνει υψηλότερες κλάσεις πίεσης και διαφορετικά face-to-face ανά PN. Δεν χρησιμοποιείται για...
Περισσότερα
Βάνα σύρτου Valvosider Parallel Slide κατά DIN | Φιλιππόπουλος α.ε.

Βάνα σύρτου Valvosider Parallel Slide κατά DIN

Gate Valve - Parallel Slide - DIN | Valvosider
Valvosider
Βάνα σύρτου Valvosider Parallel Slide κατά DIN Η Valvosider Parallel Slide κατά DIN είναι ειδική διαμόρφωση βάνας σύρτου για απομόνωση ροής σε γραμμές υψηλής πίεσης και θερμοκρασίας, κυρίως ατμό, υπέρθερμο ατμό, boiler feedwater, συμπυκνώματα και θερμικά κυκλώματα. Δεν είναι βάνα ρύθμισης· λειτουργεί πλήρως ανοικτή ή πλήρως κλειστή. Η μερικώς ανοικτή θέση...
Περισσότερα
Βάνα σύρτου Valvosider Parallel Slide κατά ASME | Φιλιππόπουλος α.ε.

Βάνα σύρτου Valvosider Parallel Slide κατά ASME

Gate Valve - Parallel Slide - ASME | Valvosider
Valvosider
Βάνα σύρτου Valvosider Parallel Slide κατά ASME Η Valvosider Parallel Slide ASME είναι μεταλλικής έδρας βάνα σύρτου για απομόνωση ροής σε γραμμές υψηλής πίεσης, κυρίως ατμού, υπέρθερμου ατμού, condensate, boiler feedwater, θερμικών ρευστών και αερίων διεργασίας. Η διάταξη parallel disc μειώνει το φαινόμενο wedging σε θερμικούς κύκλους, σε σχέση με κλασικό...
Περισσότερα
Βάνα σύρτου Valvosider Pressure Seal κατά DIN | Φιλιππόπουλος α.ε.

Βάνα σύρτου Valvosider Pressure Seal κατά DIN

Gate Valve - Pressure Seal - DIN | Valvosider
Valvosider
Βάνα σύρτου Valvosider Pressure Seal κατά DIN Η Valvosider Pressure Seal DIN είναι μεταλλικής έδρας βάνα σύρτου για απομόνωση ροής σε κυκλώματα υψηλής πίεσης: ατμός, υπέρθερμος ατμός, boiler feedwater, συμπυκνώματα, θερμικά ρευστά και βιομηχανικά αέρια. Δεν χρησιμοποιείται για ρύθμιση παροχής· η μερικώς ανοικτή θέση αυξάνει erosion σε έδρες και wedge....
Περισσότερα
Βάνα σύρτου Valvosider Pressure Seal κατά ASME | Φιλιππόπουλος α.ε.

Βάνα σύρτου Valvosider Pressure Seal κατά ASME

Gate Valve - Pressure Seal - ASME | Valvosider
Valvosider
Βάνα σύρτου Valvosider Pressure Seal κατά ASME Η Valvosider Pressure Seal ASME είναι μεταλλικής έδρας βάνα σύρτου για απομόνωση ροής σε γραμμές υψηλής πίεσης, όπως ατμός, υπέρθερμος ατμός, boiler feedwater, συμπυκνώματα, θερμικά ρευστά και αέρια διεργασίας. Η χρήση είναι on/off· δεν προορίζεται για στραγγαλισμό, επειδή η μερικώς ανοικτή θέση αυξάνει...
Περισσότερα
Βάνα σύρτου Valvosider Pressure Seal Parallel Slide κατά ASME | Φιλιππόπουλος α.ε.

Βάνα σύρτου Valvosider Pressure Seal Parallel Slide κατά ASME

Gate Valve - Pressure Seal - Parallel Slide - ASME | Valvosider
Valvosider
Βάνα σύρτου Valvosider Pressure Seal Parallel Slide κατά ASME Η Valvosider Pressure Seal Parallel Slide ASME είναι μεταλλικής έδρας βάνα σύρτου για απομόνωση ροής σε υψηλή πίεση και θερμοκρασία, κυρίως σε ατμό, υπέρθερμο ατμό, boiler feedwater, συμπυκνώματα και θερμικά κυκλώματα. Δεν είναι βάνα ρύθμισης· η λειτουργία της πρέπει να είναι πλήρως ανοικτή ή...
Περισσότερα
Βάνα σύρτου Valvosider Through Conduit κατά ASME | Φιλιππόπουλος α.ε.

Βάνα σύρτου Valvosider Through Conduit κατά ASME

Gate Valve - Through Conduit - ASME | Valvosider
Valvosider
Βάνα σύρτου Valvosider Through Conduit κατά ASME Η Valvosider Through Conduit είναι βάνα σύρτου πλήρους διέλευσης για απομόνωση ροής σε αγωγούς υγρών και αερίων, κυρίως σε oil & gas, terminals, διυλιστήρια και γραμμές μεταφοράς όπου απαιτείται ελάχιστη διατάραξη της διατομής. Η διάταξη parallel slab gate διαφοροποιείται από τις wedge gate valves και...
Περισσότερα
Βάνα σύρτου κρυογενική Valvosider κατά DIN | Φιλιππόπουλος α.ε.

Βάνα σύρτου κρυογενική Valvosider κατά DIN

Gate Valve - Cryogenic - DIN | Valvosider
Valvosider
Βάνα σύρτου κρυογενική Valvosider κατά DIN Η Valvosider Cryogenic DIN είναι βάνα σύρτου μεταλλικής ή μαλακής έδρασης για απομόνωση ροής σε κρυογενικά μέσα, όπως LNG, υγρό άζωτο, υγρό οξυγόνο, αργό, ήλιο και υδρογόνο. Η εκτεταμένη προέκταση καπακιού απομακρύνει το packing από τη ζώνη χαμηλής θερμοκρασίας και μειώνει τον κίνδυνο παγοποίησης στο στέλεχος. Η...
Περισσότερα
