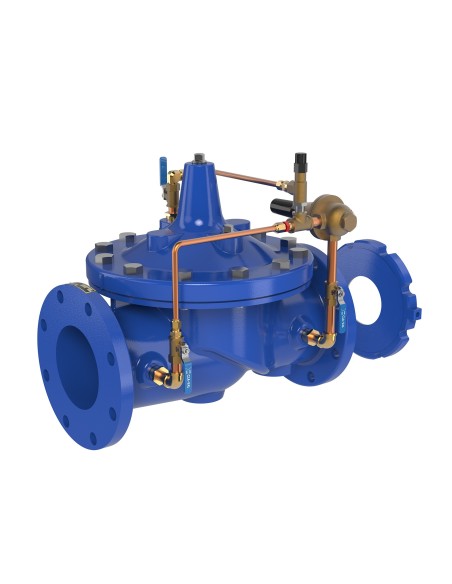

Υδραυλική βαλβίδα ελέγχου ρύθμισης ροής Cla-Val τύπος 40-01 & 640-01

Cla-Val 40-01 / 640-01 – Υδραυλική βαλβίδα ελέγχου ροής

Η Cla-Val 40-01 / 640-01 χρησιμοποιείται για περιορισμό παροχής νερού σε προκαθορισμένη μέγιστη τιμή, ανεξάρτητα από μεταβολές της πίεσης γραμμής. Είναι υδραυλικά λειτουργούμενη, pilot-controlled βαλβίδα διαφράγματος. Ο πιλότος λαμβάνει σήμα διαφορικής πίεσης από πλάκα οπής τοποθετημένη κατάντη της βαλβίδας και διορθώνει τη θέση της κύριας βαλβίδας.

Τυπικές εφαρμογές

• Δίκτυα ύδρευσης και διανομής νερού
• Έλεγχος παροχής σε φίλτρα πίεσης
• Προστασία κατάντη δικτύου από υπερβολική ροή
• Γραμμές μεταφοράς με μεταβαλλόμενη πίεση
• Βιομηχανικά κυκλώματα νερού διεργασίας

Τεχνική λειτουργία

Η ρύθμιση παροχής γίνεται από κοχλία ρύθμισης στον πιλότο. Η πλάκα οπής X52E/X52A δημιουργεί μετρήσιμη διαφορική πίεση, η οποία χρησιμοποιείται ως υδραυλικό σήμα ελέγχου. Για καλύτερη σταθερότητα ελέγχου, η πλάκα οπής τοποθετείται συνήθως 1–5 διαμέτρους σωλήνα κατάντη.

Κατασκευή και επιλογές

• Σώμα: σφαιροειδής χυτοσίδηρος, ASTM A216 WCB, ορείχαλκος
• Συνδέσεις: φλαντζωτές ANSI, διαθέσιμες κλάσεις 150 και 300 lbs
• Μεγέθη: 40–900 mm, ανάλογα με υλικό και έκδοση
• Δίσκος/διάφραγμα: Buna-N
• Stem, spring, trim: ανοξείδωτος χάλυβας
• Θερμοκρασία νερού: έως 180°F / περίπου 82°C

Προαιρετικός εξοπλισμός

Διατίθενται φίλτρα pilot line, βάνες απομόνωσης, check feature για αποτροπή αντίστροφης ροής, μανόμετρο, ρύθμιση ταχύτητας ανοίγματος/κλεισίματος και ένδειξη θέσης βαλβίδας.

FAQ

Πότε επιλέγεται; Όταν η παροχή πρέπει να περιορίζεται μηχανικά/υδραυλικά χωρίς ηλεκτρικό ενεργοποιητή.

Τι απαιτείται για σωστή επιλογή; Διάμετρος, παροχή ρύθμισης, πίεση, υλικό σώματος, κλάση φλαντζών, trim και bore πλάκας οπής.
