Πλωτηροβαλβίδα Genebre τύπος 2856N

Πλωτηροβαλβίδα Genebre τύπος 2856N

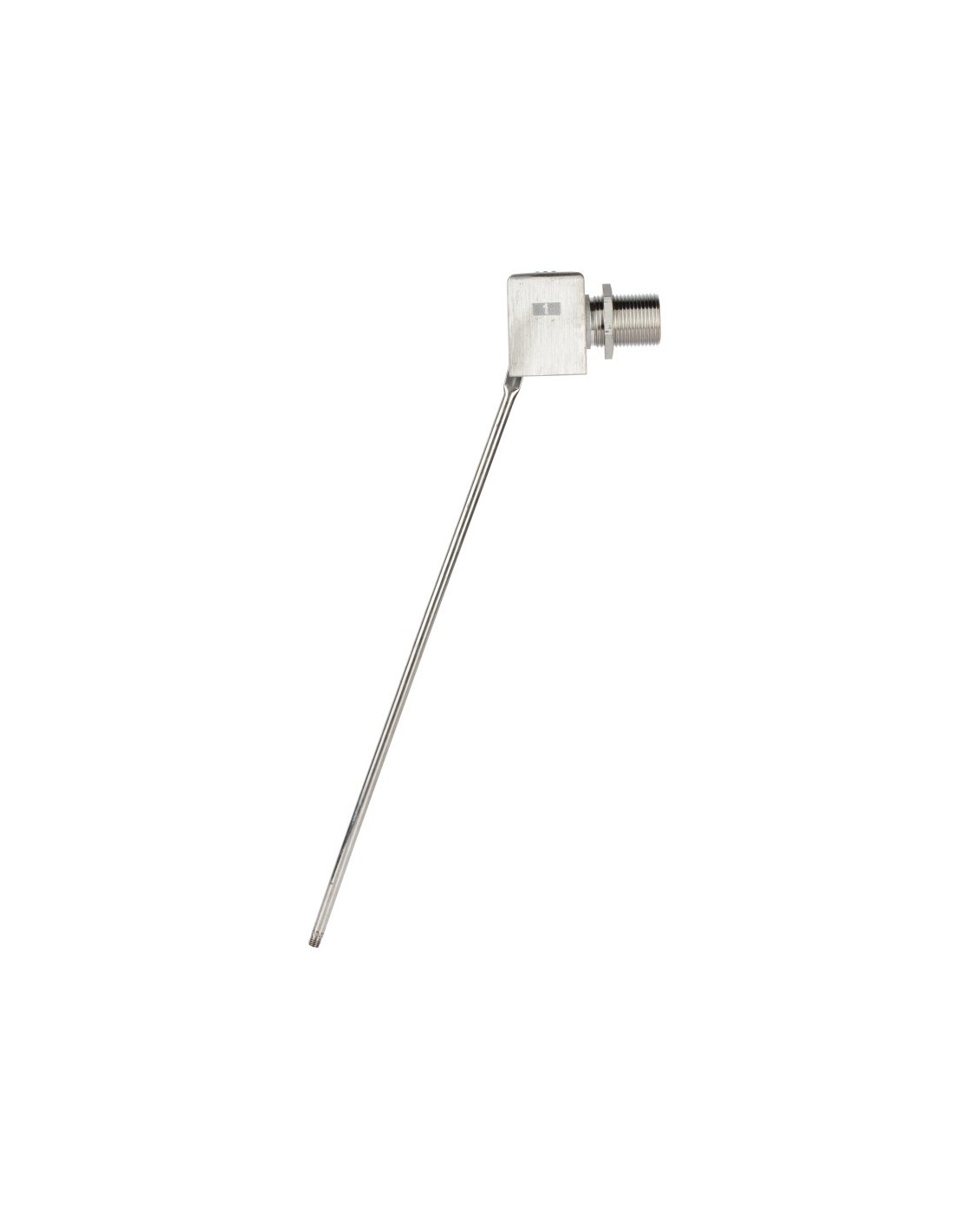

Η Genebre 2856N είναι μηχανική πλωτηροβαλβίδα από ανοξείδωτο χάλυβα AISI 316 για έλεγχο στάθμης σε δεξαμενές νερού. Η έκδοση 2856N διαφέρει από την 2856 στη σύνδεση: χρησιμοποιεί NPT σπείρωμα κατά ASME B1.20.1, όχι ISO 228. Η λειτουργία είναι πλήρως μηχανική, μέσω πλωτήρα και βραχίονα, χωρίς ηλεκτρικό αισθητήριο ή actuator.

Τεχνικά χαρακτηριστικά

• Κατασκευή: ανοξείδωτος χάλυβας AISI 316
• Σώμα: SS 1.4408
• Δίσκος, βραχίονας, μοχλός, σύνδεσμοι: SS 1.4401
• Στεγανοποίηση έδρας: σιλικόνη
• Ανταλλακτική έδρα: JS2856
• Σύνδεση: NPT, 3/8" έως 2 1/2"
• DN: 10 έως 65
• PN: 10
• Μέγιστη πίεση λειτουργίας: 10 bar / 145 psi
• Μέγιστη θερμοκρασία λειτουργίας: 150 °C
• Κατασκευή full port
• Έγκριση WRAS για πόσιμο νερό

Παροχή και επιλογή μεγέθους

Ο πίνακας παροχής δίνεται σε l/h για πίεση 1–10 bar. Ενδεικτικά, η 2856N 04 1/2" αποδίδει 2.829–8.938 l/h, ενώ η 2856N 10 2 1/2" αποδίδει 24.869–79.275 l/h. Η επιλογή μεγέθους πρέπει να βασίζεται στη διαθέσιμη πίεση, στην απαιτούμενη παροχή πλήρωσης και στον διαθέσιμο χώρο κίνησης του πλωτήρα.

Κατάλληλα μέσα και εφαρμογές

Η κύρια χρήση είναι σε δεξαμενές καθαρού ή πόσιμου νερού. Για νερά διεργασίας ή χημικά επηρεασμένα υγρά απαιτείται έλεγχος συμβατότητας με AISI 316 και σιλικόνη.

Τυπικές εφαρμογές:

• δεξαμενές πόσιμου νερού
• βοηθητικές δεξαμενές βιομηχανικών εγκαταστάσεων
• συστήματα πλήρωσης χωρίς ηλεκτρικό αυτοματισμό στάθμης
• εγκαταστάσεις με σωληνώσεις ή εξοπλισμό NPT

Διαφορά 2856N από 2856

Η 2856N είναι η έκδοση με NPT σπείρωμα και καλύπτει έως DN 65. Η 2856 χρησιμοποιεί ISO 228-1 στις μικρότερες διαμέτρους και φλαντζωτή σύνδεση EN 1092 PN 10/16 στα DN 80–DN 100.

FAQ

Περιλαμβάνει πλωτήρα;
Η βαλβίδα συνδυάζεται με πλωτήρα Genebre 2852 από AISI 316, με διάμετρο πλωτήρα 90–200 mm ανά μέγεθος.

Τι ελέγχεται στη συντήρηση;
Η έδρα σιλικόνης, η ελεύθερη κίνηση του βραχίονα, οι επικαθίσεις και η στεγανότητα στο κλείσιμο.
