Διαφραγματικές βαλβίδες Tassalini

Διαφραγματικές βαλβίδες Tassalini

Οι διαφραγματικές βαλβίδες Tassalini είναι υγειονομικού τύπου βαλβίδες απομόνωσης για γραμμές προϊόντος, CIP/SIP και δειγματοληψία σε φαρμακευτικές, βιοτεχνολογικές και βιομηχανίες τροφίμων. Το διάφραγμα απομονώνει το προϊόν από το στέλεχος και τον μηχανισμό χειρισμού, μειώνοντας τον κίνδυνο εξωτερικής επιμόλυνσης. Ο σχεδιασμός προβλέπει αυτοαποστράγγιση των εσωτερικών μερών κατά το CIP.

Κατασκευή και πρότυπα

  • Σώμα από AISI 316L, σφυρήλατο εν θερμώ, solution heat-treated, μηχανουργημένο και γυαλισμένο.
  • Κατασκευή σύμφωνα με κριτήρια και δοκιμές 3-A.

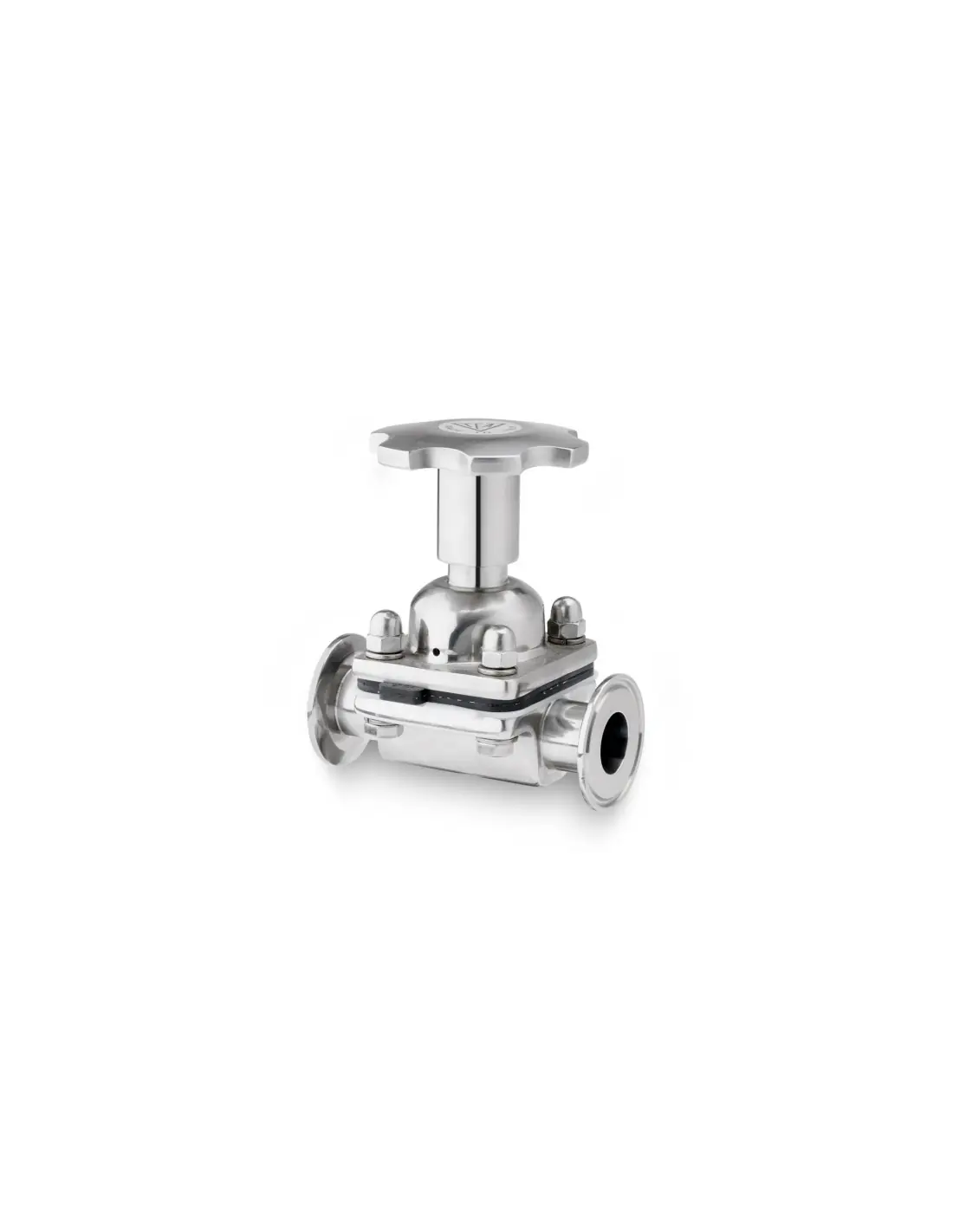

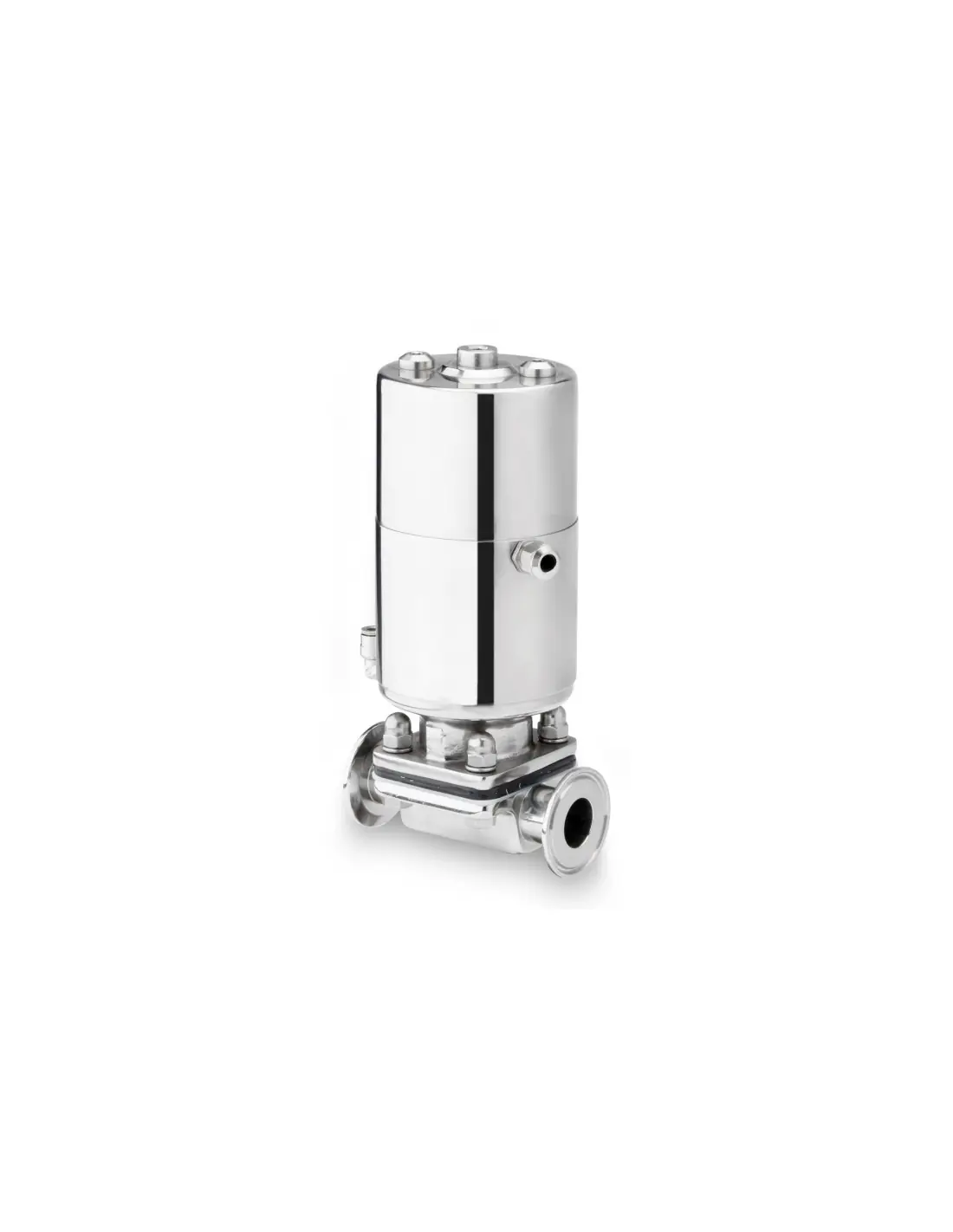

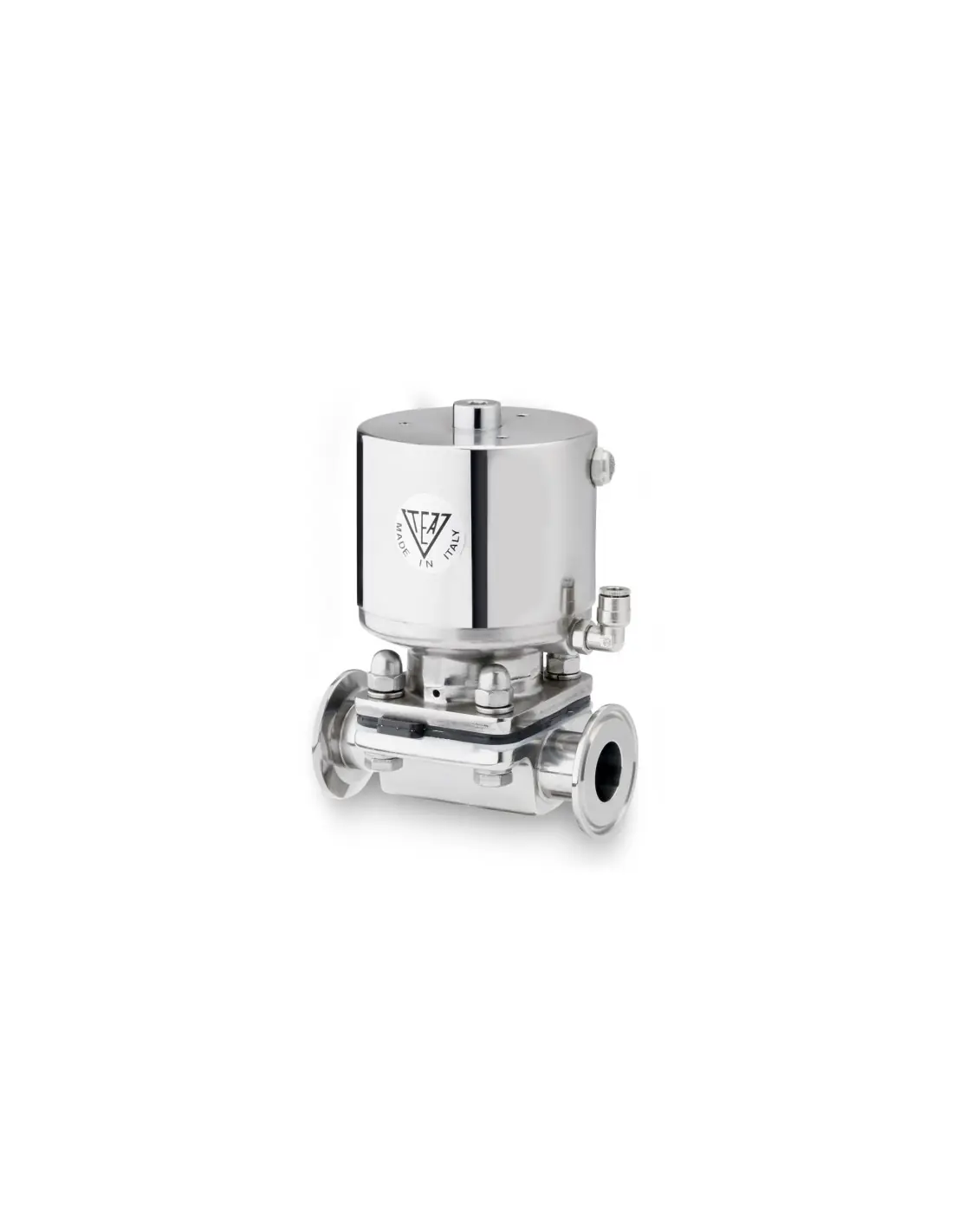

  • Χειροκίνητοι ή πνευματικοί μηχανισμοί από AISI 316L, κατάλληλοι για αποστείρωση υψηλής θερμοκρασίας.
  • Συντήρηση top-entry, χωρίς αφαίρεση του σώματος από τη γραμμή.

Όρια λειτουργίας και επιφάνειες

Στο τεχνικό φύλλο αναφέρεται μέγιστη πίεση προϊόντος 10 bar για χειροκίνητες βαλβίδες, 7 bar για πνευματικές και συνιστώμενη πίεση λειτουργίας 6 bar. Θερμοκρασία λειτουργίας προϊόντος: -10 °C έως +95 °C. Ενδεικτικά όρια διαφράγματος: EPDM -30 °C έως +140 °C και PTFE -10 °C έως +150 °C.

Διαθέσιμες ποιότητες επιφάνειας:

  • 150 grit: Ra 0,76–0,89 μm
  • 240 grit: Ra 0,38–0,51 μm
  • 400 grit electropolished: Ra ≤0,2 μm

Συνδέσεις και εκδόσεις

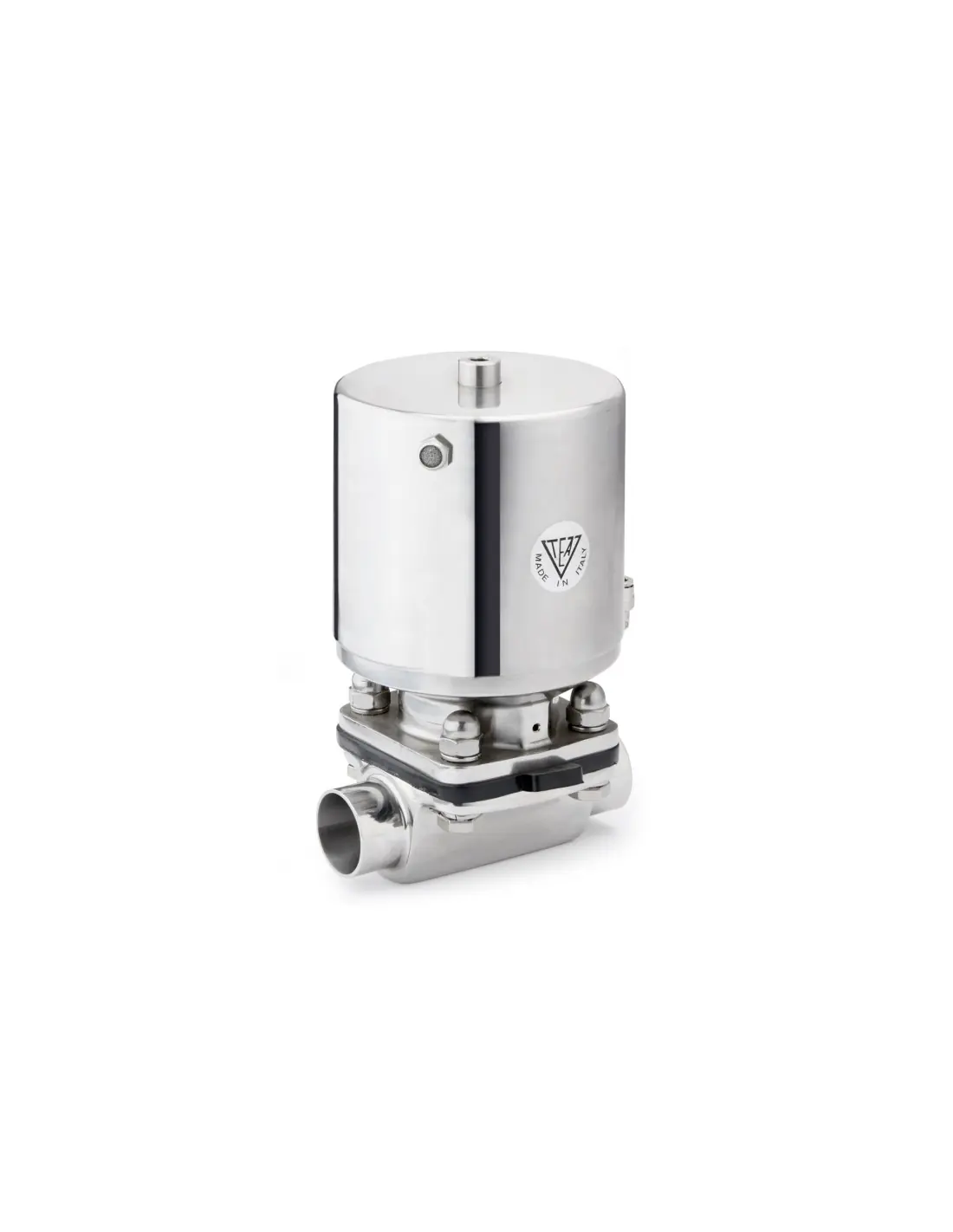

Η γκάμα παραγωγής καλύπτει DN10–DN50 / ½”–2”. Οι βασικές συνδέσεις είναι clamp και άκρα συγκόλλησης, ενώ κατόπιν ζήτησης διατίθενται σπειρώματα DIN, SMS, RJT, ISS και φλαντζωτές συνδέσεις UNI, DIN, ANSI. Υπάρχουν εκδόσεις 2-way, 3-way, tank-bottom, sampling και modulating.

Επιλογή διαφράγματος

Το EPDM τροφίμων χρησιμοποιείται ως τυπικό υλικό. Το PTFE επιλέγεται όταν απαιτείται αυξημένη χημική αντοχή ή χαμηλότερη προσκόλληση προϊόντος. Η επιλογή πρέπει να ελέγχεται με βάση θερμοκρασία, κύκλους CIP/SIP, χημικά καθαρισμού και συμβατότητα με το προϊόν.

FAQ

Πότε επιλέγεται πνευματική έκδοση;
Όταν η βαλβίδα εντάσσεται σε αυτοματισμό CIP, batching ή δοσομέτρηση και απαιτούνται feedback, control unit ή ηλεκτρικά εξαρτήματα.

Ποιο είναι το βασικό πλεονέκτημα συντήρησης;
Η αλλαγή διαφράγματος γίνεται από επάνω, με το σώμα παραμένοντας εγκατεστημένο στη σωλήνωση.

Τεχνικά Φυλλάδια / Οδηγίες Χρήσης / Λοιπά

Περιγραφή

Our diaphragm valves are made in strict conformity with the criteria and tests required by the 3-A standards. The bodies are manufactured from Aisi 316L stainless steel and press-forged, solution heat-treated and polished. The manual and pneumatic controls allow high temperature sterilization.

The standard diaphragm material is food-grade EPDM. PTFE diaphragms are available as an option. The EPDM diaphragms and the elastic supports for the PTFE diaphragms are fabric-finished to give high mechanical strength. The valve design ensures complete insulation from external pollutants and self-drainage of all internal parts during CIP process.

Maintenance is reduced and top-entry with easy access and no need of removing the valve from the system.

The standard finish is 150 grit (Ra 0.76-0.89 µm max).

240 grit (Ra 0.38-0.51 µm max) and 400 grit finish (Ra 0.2 µm max) are available as options.

The maximum operating pressure is 7 bars.
