Διαφραγματικές Βαλβίδες

Οι διαφραγματικές βαλβίδες χρησιμοποιούνται για απομόνωση ή ρύθμιση ροής σε γραμμές όπου το μέσο πρέπει να διαχωρίζεται από τον μηχανισμό χειρισμού. Το διάφραγμα λειτουργεί ως στοιχείο κλεισίματος και ως στεγανοποίηση στελέχους, περιορίζοντας σημεία εξωτερικής διαρροής και καθιστώντας τη διάταξη κατάλληλη για νερό, χημικά, διαβρωτικά υγρά, ιλύες, ελαφρώς λειαντικά μέσα, τρόφιμα, φαρμακευτικές διεργασίες και βοηθητικά δίκτυα επεξεργασίας.

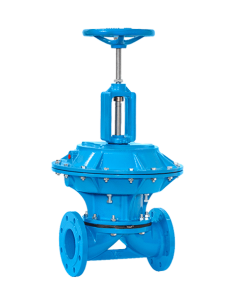

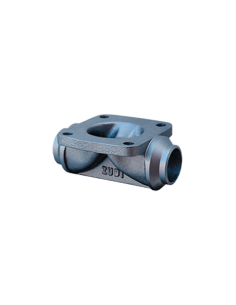

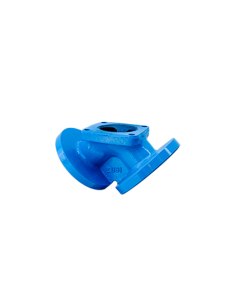

Η κατηγορία περιλαμβάνει straight-through και weir type διαμορφώσεις Comeval DIAVAL, βαλβίδες Zubi με σπειρωτές, φλαντζωτές, socket weld και butt weld συνδέσεις, καθώς και υγειονομικές διαφραγματικές βαλβίδες Tassalini. Οι διαθέσιμες τυποποιήσεις καλύπτουν DIN, ANSI και JIS, με επιλογές PN 6, PN 8, PN 10, PN 16, PN 25, PN 40, ANSI 125/150 και JIS 5K/10K, ανάλογα με τη σειρά και τη διάμετρο.

Η επιλογή σώματος, lining και διαφράγματος είναι κρίσιμη. Διατίθενται σώματα από ductile iron, cast iron, EN-GJS-500, AISI 316 και ειδικά κράματα, καθώς και lined ή unlined εκδόσεις με hard rubber, ebonite, natural rubber, neoprene, butyl, NBR, Hypalon, Halar/ECTFE, Rilsan ή PTFE-based λύσεις. Τα διαφράγματα EPDM, butyl, natural rubber, nitrile, silicone, Viton και PTFE επιλέγονται με βάση χημική συμβατότητα, θερμοκρασία, πίεση, συχνότητα κύκλων και απαίτηση καθαρισμού.

Σε υγειονομικές εφαρμογές, οι Tassalini κατασκευάζονται από AISI 316L, συμμορφώνονται με 3-A κριτήρια, διαθέτουν EPDM ή προαιρετικά PTFE διαφράγματα, δυνατότητα CIP self-drainage, top-entry συντήρηση και φινίρισμα έως Ra 0,2 μm κατόπιν επιλογής.

Κατά την τεχνική επιλογή πρέπει να ελέγχονται DN, πίεση, τύπος σώματος, Cv/Kv, συμβατότητα διαφράγματος, απαίτηση στεγανότητας, τρόπος ενεργοποίησης και πρόσβαση για αντικατάσταση διαφράγματος χωρίς αφαίρεση του σώματος από τη σωλήνωση.
