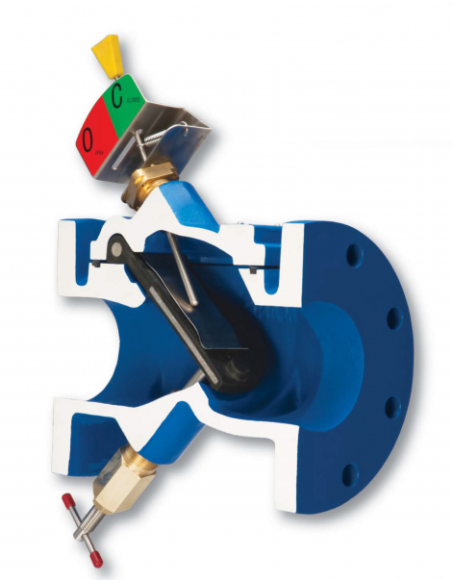

The Cla-Val 587 Series Surge Blocker effectively prevents slamming and resulting surge conditions caused by reverse flow. The valve’s 35°short disc stroke results in rapid closure as compared to a conventional swing check valve with an 80° to 90° typical stroke distance.
Αναστολέας υδραυλικού πλήγματος Cla-Val τύπος 587
Cla-Val 587 Surge Blocker Check Valve
Η Cla-Val 587 Surge Blocker είναι βαλβίδα αντεπιστροφής σχεδιασμένη για τον έλεγχο μεταβατικών φαινομένων σε αγωγούς νερού. Χρησιμοποιείται σε αντλιοστάσια και δίκτυα μεταφοράς όπου η διακοπή λειτουργίας αντλιών ή η απότομη μεταβολή παροχής μπορεί να προκαλέσει υδραυλικό πλήγμα και κύματα πίεσης.
Αρχή λειτουργίας
Η βαλβίδα παραμένει πλήρως ανοικτή κατά την κανονική λειτουργία και αντιδρά άμεσα όταν ανιχνεύσει αντιστροφή της ροής. Ο μηχανισμός κλεισίματος ελέγχεται υδραυλικά ώστε να αποφεύγεται το απότομο κλείσιμο, περιορίζοντας τις υπερπιέσεις και τις υποπιέσεις στον αγωγό.
Σε εφαρμογές με μεγάλους καταθλιπτικούς αγωγούς, η λειτουργία αυτή συμβάλλει στη μείωση των καταπονήσεων σε σωληνώσεις, φλάντζες, αντλίες και εξαρτήματα δικτύου.
Τεχνικά χαρακτηριστικά
- Τύπος: surge control check valve
- Υδραυλικά ελεγχόμενο κλείσιμο
- Σχεδίαση για περιορισμό water hammer
- Φλαντζωτή σύνδεση
- Κατάλληλη για δίκτυα πόσιμου και τεχνικού νερού
- Διαθέσιμη σε μεγάλες διαμέτρους αγωγών μεταφοράς
Τυπικές εφαρμογές
- αντλιοστάσια ύδρευσης
- αγωγοί μεταφοράς νερού μεγάλου μήκους
- booster stations
- εγκαταστάσεις επεξεργασίας νερού
- δίκτυα άρδευσης
- βιομηχανικά δίκτυα ψύξης και τεχνικού νερού
Πλεονεκτήματα έναντι συμβατικής αντεπιστροφής
| Surge Blocker | Συμβατική Check Valve |
|---|---|
| Ελεγχόμενο κλείσιμο | Άμεσο μηχανικό κλείσιμο |
| Περιορισμός μεταβατικών πιέσεων | Αυξημένος κίνδυνος slam |
| Κατάλληλη για μεγάλους αγωγούς | Συνήθως για απλούστερες εφαρμογές |
| Προστασία αντλιών και δικτύου | Περιορισμένος έλεγχος water hammer |
Κριτήρια επιλογής
Η επιλογή της Cla-Val 587 βασίζεται σε:
- μήκος καταθλιπτικού αγωγού
- ταχύτητα ροής
- χρόνο αδράνειας αντλίας
- επιτρεπόμενες μεταβολές πίεσης
- απαιτήσεις ανάλυσης surge και water hammer
Σε κρίσιμες εγκαταστάσεις συνιστάται υδραυλικός υπολογισμός μεταβατικών φαινομένων πριν την τελική διαστασιολόγηση.
FAQ
Πότε απαιτείται Surge Blocker αντί απλής βαλβίδας αντεπιστροφής;
Όταν υπάρχει κίνδυνος σημαντικού υδραυλικού πλήγματος λόγω μεγάλων αγωγών, υψηλών ταχυτήτων ροής ή απότομης διακοπής αντλιών.
Μπορεί να χρησιμοποιηθεί σε αντλιοστάσια ύδρευσης;
Ναι. Αποτελεί συνήθη επιλογή σε συστήματα μεταφοράς και διανομής νερού με αυξημένες απαιτήσεις προστασίας από surge.
Αντικαθιστά πλήρως τα συστήματα αντιπληγματικής προστασίας;
Η καταλληλότητα εξαρτάται από τη μελέτη του δικτύου. Σε ορισμένες εφαρμογές μπορεί να συνδυάζεται με δοχεία αέρα, surge relief valves ή άλλες διατάξεις ελέγχου μεταβατικών πιέσεων.
