The Cla-Val Model 81-01 and 681-01 Check Valve are hydraulically operated No-Slam Check Valves. Both valves open when the pressure at the inlet exceeds the discharge pressure. A gradual rate of opening prevents sudden opening surges. When a pressure reversal occurs the higher downstream pressure is applied to the cover chamber through the control tube lines, and the valve closes drip tight.

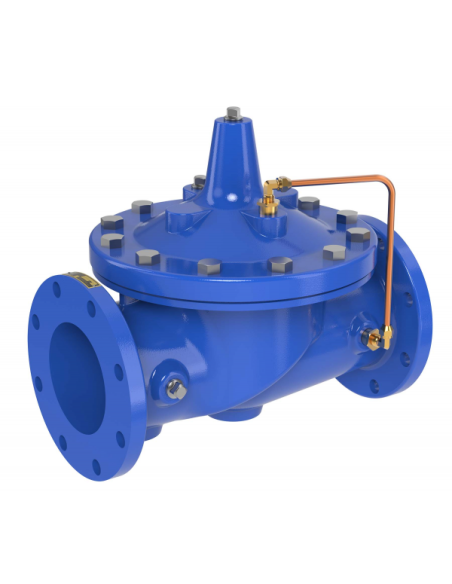

Βαλβίδα αντεπιστροφής Cla-Val τύπος 81-01 & 681-01
Cla-Val 81-01 / 681-01 Check Valve
Η Cla-Val 81-01 / 681-01 είναι υδραυλικά λειτουργούμενη βαλβίδα αντεπιστροφής no-slam για δίκτυα νερού. Ανοίγει όταν η πίεση εισόδου υπερβεί την πίεση εξόδου και κλείνει στεγανά όταν παρουσιαστεί αντιστροφή πίεσης.
Λειτουργία
Η υψηλότερη πίεση κατάντη οδηγείται στον θάλαμο καλύμματος μέσω σωληνώσεων ελέγχου, προκαλώντας ελεγχόμενο κλείσιμο. Η σταδιακή έναρξη ανοίγματος μειώνει τα opening surges, ενώ ο ελαστικός δίσκος Buna-N βοηθά στη στεγανότητα ακόμη και με μικρά σωματίδια στο νερό.
Τεχνικά στοιχεία
- Τύπος: hydraulically operated no-slam check valve
- Μοντέλα: 81-01 / 681-01
- Σώμα: σφαιροειδής χυτοσίδηρος, ASTM A216 WCB ή ορείχαλκος
- Σύνδεση: φλαντζωτή ANSI
- Κλάσεις: 150 lbs, 300 lbs
- Θερμοκρασία νερού: έως 82°C
- Δίσκος: Buna-N
- Διάφραγμα: nylon reinforced Buna-N
- Στέλεχος, παξιμάδι, ελατήριο: ανοξείδωτος χάλυβας
Εφαρμογές
Κατάλληλη για κατάθλιψη booster pumps, αντλιοστάσια ύδρευσης, βιομηχανικά δίκτυα νερού και γραμμές όπου απαιτείται μονόδρομη ροή με περιορισμό slam.
Κριτήρια επιλογής
Η διαστασιολόγηση πρέπει να βασίζεται σε παροχή, ταχύτητα αγωγού, pressure class, διάταξη globe ή angle και θέση εγκατάστασης. Για ταχύτητες άνω των 1,8 m/s συνιστάται αξιολόγηση surge valve.
FAQ
Είναι απλή μηχανική check valve;
Όχι. Το κλείσιμο γίνεται υδραυλικά μέσω θαλάμου ελέγχου.
Πότε χρησιμοποιείται;
Σε αντλίες όπου η επιστροφή ροής μπορεί να προκαλέσει slam ή υδραυλικό πλήγμα.
Υπάρχουν επιλογές ελέγχου;
Ναι, μανόμετρο X141 και δείκτης θέσης X101.
