The Cla-Val Model 584 Series Flex-Check Valve is designed for long service life and maintenance-free check valve operation compared to traditional swing check valves. During system flowing conditions the disc flexes up to the open position allowing unrestricted flow through the valve. When system reverse flow conditions occur the disc flexes down to the closed position for drop-tight seal preventing reverse flow. It has a full-flow area body with an integral seat at a 45° angle to reduce head loss. This minimizes disc travel to 35° degrees for improved no-slam check action and for reliable vertical up-flow operation even on slurry applications. The body and cover are fusion bonded NSF/ANSI 61 fusion bonded epoxy coated for long service life on potable and non-potable systems.

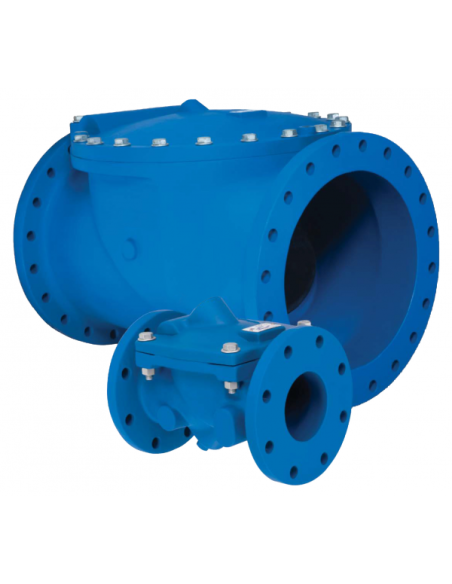

Εύκαμπτη βαλβίδα αντεπιστροφής Cla-Val τύπος 584
Cla-Val 584 Flex-Check Valve
Η Cla-Val 584 είναι βαλβίδα αντεπιστροφής τύπου Flex-Check για δίκτυα πόσιμου και τεχνικού νερού. Ο εύκαμπτος δίσκος ανοίγει με τη ροή και επιστρέφει στην έδρα όταν εμφανιστεί αντίστροφη ροή, παρέχοντας drop-tight στεγάνωση.
Λειτουργική αρχή
Το σώμα είναι full-flow και η ενσωματωμένη έδρα βρίσκεται υπό γωνία 45°. Η διαδρομή του δίσκου περιορίζεται στις 35°, μειώνοντας τον χρόνο κλεισίματος και το φαινόμενο slam σε διακοπή αντλίας.
Τεχνικά χαρακτηριστικά
- Τύπος: flex check valve
- Σώμα: full-flow με ενσωματωμένη έδρα
- Γωνία έδρας: 45°
- Διαδρομή δίσκου: 35°
- Επικάλυψη: fusion bonded epoxy
- Πιστοποίηση επικάλυψης: NSF/ANSI 61
- Μέσα: πόσιμο νερό, τεχνικό νερό, εφαρμογές slurry
- Κατάλληλη για κατακόρυφη ανοδική ροή
Εφαρμογές
Χρησιμοποιείται σε αντλιοστάσια ύδρευσης, δίκτυα διανομής νερού, εγκαταστάσεις επεξεργασίας νερού, γραμμές κατάθλιψης αντλιών και συστήματα με αυξημένη πιθανότητα υδραυλικού πλήγματος.
Σύγκριση με swing check
Σε σχέση με κλασική swing check, η 584 έχει μικρότερη διαδρομή δίσκου και ταχύτερη απόκριση στο κλείσιμο. Αυτό περιορίζει την αντίστροφη ροή πριν την επαφή με την έδρα και μειώνει τις δυναμικές καταπονήσεις σε αντλία, φλάντζες και σωληνώσεις.
Κριτήρια επιλογής
Η επιλογή πρέπει να λαμβάνει υπόψη παροχή, ταχύτητα ροής, απώλεια πίεσης, θέση εγκατάστασης, συμβατότητα με πόσιμο νερό και πιθανή παρουσία αιωρούμενων στερεών.
FAQ
Μπορεί να τοποθετηθεί κάθετα;
Ναι, προβλέπεται λειτουργία σε κατακόρυφη ανοδική ροή.
Πού βοηθά η έδρα 45°;
Μειώνει την απώλεια φορτίου και τη διαδρομή κλεισίματος του δίσκου.
Είναι κατάλληλη για πόσιμο νερό;
Ναι, η εποξειδική επικάλυψη αναφέρεται ως NSF/ANSI 61.
