Ατμοφράκτης φυσούνας Y Valvosider κατά DIN

Valvosider Y-Type DIN — globe valve φυσούνας λοξής ροής

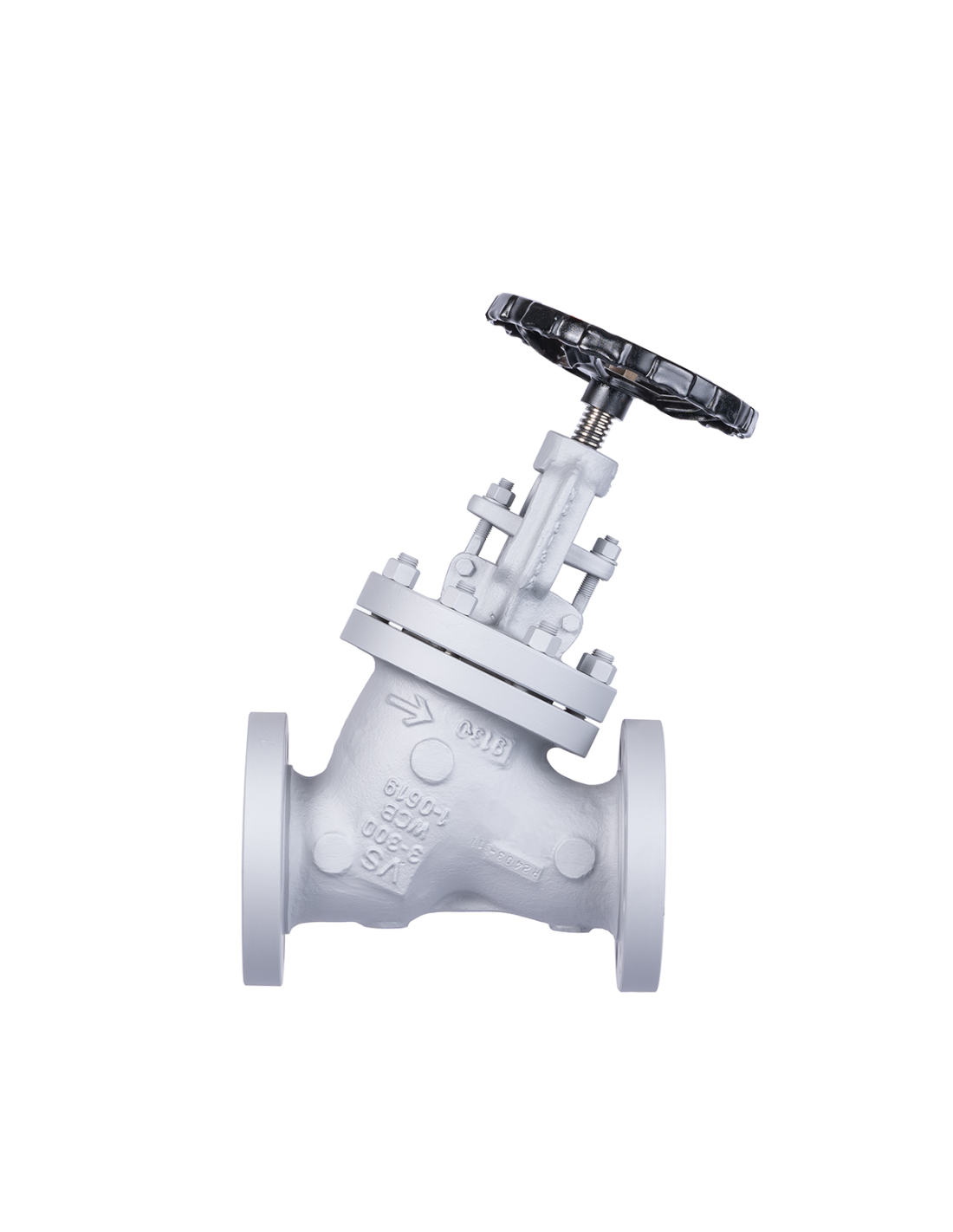

Ο Valvosider Y-Type Bellow Seal κατά DIN είναι ατμοφράκτης τύπου globe με λοξή διαδρομή ροής. Η γεωμετρία Y μειώνει την τοπική αντίσταση σε σχέση με κλασική ευθεία globe valve, χωρίς να αλλάζει ο βασικός χαρακτήρας της βαλβίδας: απομόνωση και, μόνο με κατάλληλο δίσκο, περιορισμένο throttling. Χρησιμοποιείται σε ατμό, συμπυκνώματα, θερμό νερό, θερμικό λάδι, αέρια και βιομηχανικά υγρά.

Εκδόσεις πίεσης και DN

Η σειρά καλύπτει φλαντζωτές DIN εκδόσεις:

• Fig. 1432SO: PN25/40, έως DN600 κατά τον κατάλογο.
• Fig. 1560YSO: PN63, έως DN600.
• Fig. 1570YSO: PN100, έως DN300.

Υλικά σώματος: 1.0619, 1.4408, 1.4581, ανάλογα με πίεση, θερμοκρασία και συμβατότητα μέσου.

Κατασκευή και στεγανοποίηση

Η κατασκευή είναι bolted bonnet, outside screw and yoke, με ανερχόμενο στέλεχος, ανερχόμενο χειροτροχό και loose disc. Η φυσούνα είναι X6CrNiTi18-10. Τα παρεμβύσματα είναι ανοξείδωτα ενισχυμένα με γραφίτη και η δευτερεύουσα στεγανοποίηση γίνεται με δακτυλίους γραφίτη και wiper rings.

Πρότυπα

Σχεδιασμός κατά EN 12516, face-to-face κατά EN 12982 / EN 558, φλάντζες κατά EN 1092, BW άκρα κατά DIN 3239, δοκιμές κατά EN 12266, σήμανση EN 19, CE-PED και πιστοποιητικά υλικών EN 10204 3.1 / 3.2.

Κριτήρια επιλογής

Η επιλογή πρέπει να βασίζεται σε PN, DN, θερμοκρασία, διαφορική πίεση, υλικό σώματος/trim και απαίτηση στεγανότητας στο στέλεχος. Για πίεση κάτω από τον δίσκο υπάρχουν όρια ΔP: DN80 85 bar, DN150 21 bar, DN200 14 bar, DN300 6 bar, DN500 2,8 bar, DN600 2,2 bar. Πάνω από αυτά απαιτείται gear operator ή διάταξη με πίεση πάνω από τον δίσκο και bypass.

Διαθέσιμες επιλογές

Προβλέπονται top flange ISO 5210, gear, chain wheel, πνευματικός, υδραυλικός ή ηλεκτρικός ενεργοποιητής, limit switches, locking/interlock, PTFE soft seats, stem extension, regulating disc, double-stage disc, stop-check disc, live loaded packing, drain plug, BW ends και ANSI connections.

FAQ

Πότε επιλέγεται Y-Type αντί ευθείας globe;
Όταν ζητείται βαλβίδα απομόνωσης φυσούνας με μικρότερη πτώση πίεσης στη γραμμή.

Μπορεί να χρησιμοποιηθεί για ρύθμιση;
Μόνο με regulating disc και έλεγχο ΔP, ταχύτητας, θορύβου και φθοράς έδρας.
