Ατμοφράκτες Με Φυσούνα

Οι ατμοφράκτες με φυσούνα είναι globe stop valves για απομόνωση ή περιορισμένο throttling σε γραμμές όπου η διαρροή από το στέλεχος πρέπει να ελέγχεται με μεταλλικό barrier αντί να βασίζεται μόνο στη σαλαμάστρα. Η φυσούνα απομονώνει το stem από το ρευστό, ενώ ο γραφιτούχος στυπιοθλίπτης λειτουργεί ως δευτερεύουσα στεγανοποίηση. Η επιλογή τους είναι συνήθης σε ατμό, συμπυκνώματα, θερμό νερό, θερμικά λάδια, process water, vacuum, αμμωνία, αέρια και υγρά διεργασίας.

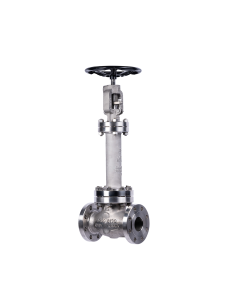

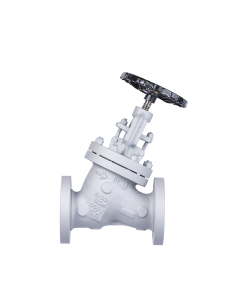

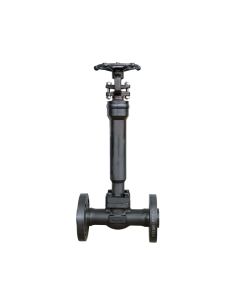

Η κατηγορία περιλαμβάνει εκδόσεις ARI FABA Plus και FABA Supra, DIN και ANSI, με industrial ή chemical διαμόρφωση, καθώς και βαλβίδες Valvosider, Comeval, Neway και Fluitek για γενική βιομηχανία, power, chemical, oil & gas και ειδικές εφαρμογές πυρηνικής παραγωγής. Διατίθενται ευθείας ροής, γωνιακής ροής 90° και λοξής ροής Y-pattern. Οι Y-type εκδόσεις επιλέγονται όταν απαιτείται χαμηλότερη τοπική απώλεια πίεσης από συμβατικό globe σώμα, ενώ οι γωνιακές χρησιμοποιούνται όταν η ίδια η διάταξη της σωλήνωσης απαιτεί αλλαγή διεύθυνσης ροής.

Η τεχνική επιλογή βασίζεται σε DN/NPS, PN ή ASME Class, θερμοκρασία, πίεση λειτουργίας, φορά ροής, τύπο σύνδεσης και συμβατότητα υλικών σώματος/trim με το μέσο. Οι διαθέσιμες διαμορφώσεις καλύπτουν φλαντζωτές, butt weld, socket weld και NPT συνδέσεις, με υλικά όπως cast iron, carbon steel, low temperature carbon steel, stainless steel, alloy steel και nickel alloys. Στην αξιολόγηση πρέπει να λαμβάνονται υπόψη η πτώση πίεσης της globe γεωμετρίας, η απαιτούμενη στεγανότητα έδρας, ο κύκλος λειτουργίας της φυσούνας και η προσβασιμότητα για συντήρηση bonnet, packing και actuator/χειροτροχού.
