Ατμοφράκτης φυσούνας Y Valvosider κατά ASME

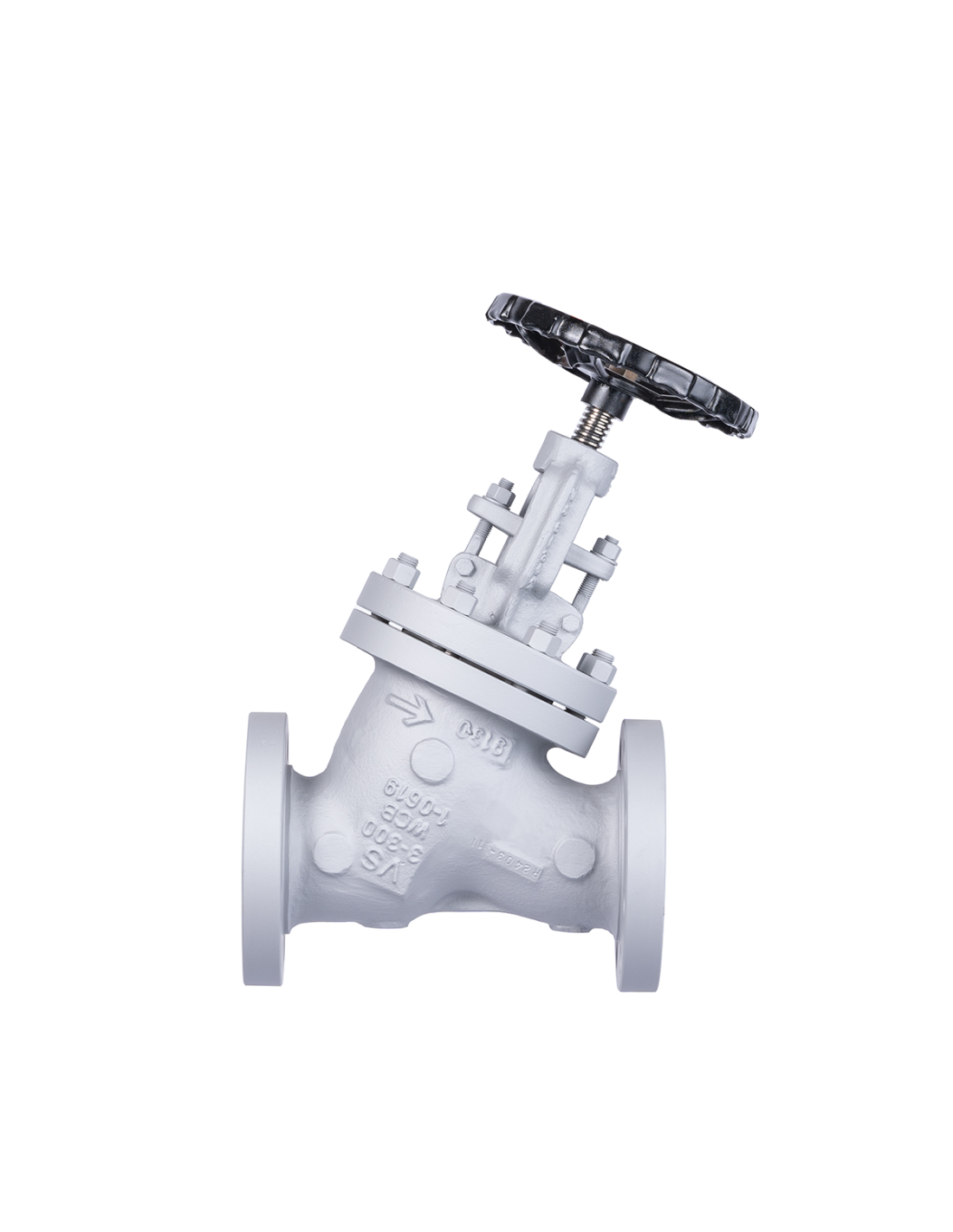

Valvosider Y-Type ASME — globe valve φυσούνας λοξής ροής

Ο Valvosider Y-Type Bellow Seal κατά ASME είναι ατμοφράκτης τύπου globe με λοξή διαδρομή ροής, για γραμμές όπου απαιτείται απομόνωση με μειωμένη διαρροή από το στέλεχος. Η διάταξη Y χρησιμοποιείται όταν ζητείται μικρότερη απώλεια πίεσης σε σχέση με κλασική globe valve, χωρίς να αλλάζει η βασική λειτουργία απομόνωσης. Εφαρμόζεται σε ατμό, συμπυκνώματα, θερμό νερό, θερμικά λάδια, αέρια και υγρά διεργασίας.

Class και μεγέθη

• Class 150 — Fig. 460YSO, 2"–16"
• Class 300 — Fig. 461YSO, 2"–16"
• Class 600 — Fig. 462YSO, 2"–16"
• Class 900 — Fig. 463YSO, 2"–12"
• Class 1500 — Fig. 464YSO, 2"–12"

Κατασκευή και πρότυπα

Η κατασκευή είναι bolted bonnet, outside screw and yoke, με ανερχόμενο στέλεχος και μη ανερχόμενο χειροτροχό. Ο σχεδιασμός αναφέρεται κατά BS 1873 / ASME B16.34 / API 623, face-to-face κατά ASME B16.10, φλάντζες κατά ASME B16.5, άκρα BW κατά ASME B16.25, δοκιμές κατά API 598 / EN 12266, σήμανση MSS-SP 25, CE-PED και πιστοποιητικά EN 10204 3.1 / 3.2.

Υλικά και στεγανοποίηση

Διατίθενται σώματα WCB, LCB, WC6, C5, C12, CF8, CF8C, CF8M, CF3M. Η φυσούνα είναι A182 F321, τα παρεμβύσματα spiral wound ανοξείδωτα με γραφίτη ή RTJ και η δευτερεύουσα στεγανοποίηση γίνεται με δακτυλίους γραφίτη και wiper rings. Διατίθενται επιφάνειες έδρας/δίσκου με Stellite, Monel ή Hastelloy κατόπιν επιλογής.

Κριτήρια επιλογής

Η επιλογή πρέπει να ελέγχει ASME Class, NPS, θερμοκρασία, υλικό σώματος, συμβατότητα μέσου και διαφορική πίεση. Για πίεση κάτω από τον δίσκο, τα όρια ΔP είναι: 3" 85 bar, 4" 60 bar, 6" 21 bar, 8" 14 bar, 10" 9 bar, 12" 6 bar, 14" 5 bar, 16" 4 bar. Πάνω από αυτά απαιτείται gear operator ή εγκατάσταση με πίεση πάνω από τον δίσκο και bypass.

Επιλογές

Top flange ISO 5210, gear, chain wheel, πνευματικός/υδραυλικός/ηλεκτρικός ενεργοποιητής, limit switches, locking/interlock, PTFE insert disc, parabolic disc, stop-check disc, live loaded packing, drain plug, bypass, BW ends και DIN connections.
