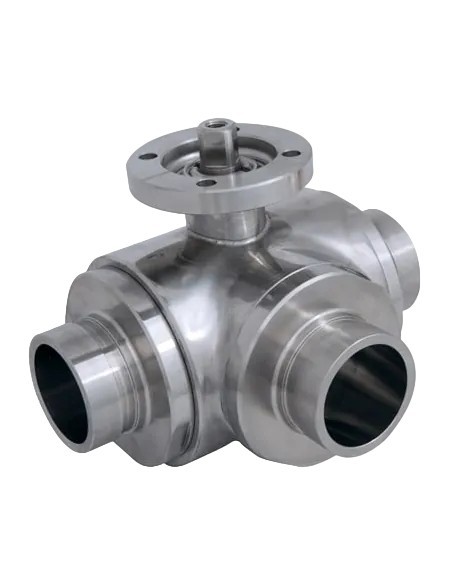

Σφαιρικός κρουνός 4G Ghidini τριών οδών διάταξης L τύπος 3130

Σφαιρικός κρουνός 3 οδών 4G Ghidini 3130, L-port

Ο τύπος 3130 είναι ανοξείδωτος σφαιρικός κρουνός τριών οδών με διάταξη L και κατασκευή 4 seals. Χρησιμοποιείται για αυτοματοποιημένη εκτροπή ροής από μία κοινή γραμμή προς έναν από δύο κλάδους, όχι για ανάμιξη ή αναλογική ρύθμιση παροχής. Η σειρά διαθέτει άνω φλάντζα ISO 5211 / DIN 3337 για τοποθέτηση ενεργοποιητή.

Κατασκευή και υλικά

  • Σώμα, σφαίρα και στέλεχος: AISI 304L / 1.4307 ή AISI 316L / 1.4404.
  • Έδρες σφαίρας: Modified Virgin PTFE.
  • Στεγανοποίηση στελέχους: PTFE με O-ring FKM.
  • Ροή: full bore.
  • Θερμοκρασία λειτουργίας βασικής έκδοσης: -20°C έως +170°C.

Συνδέσεις και πιέσεις

Η σειρά καλύπτει εκδόσεις με εσωτερικά σπειρώματα ISO 228 F/F/F και NPT F/F/F, καθώς και υγειονομικές συνδέσεις DIN 11851. Οι ονομαστικές πιέσεις εξαρτώνται από τη διάσταση: ενδεικτικά έως PN100 στις μικρές διατομές, PN64 σε μεσαία μεγέθη, PN40 σε μεγαλύτερες διατομές και PN16 στα 4”.

Επιλογές εδρών

  • PTFE με γυαλί: -20°C έως +170°C
  • PTFE με καρβογραφίτη: -20°C έως +180°C
  • PTFE με ανοξείδωτο πληρωτικό: -20°C έως +200°C
  • UHMW polyethylene: -20°C έως +80°C

Αυτοματισμός

Η φλάντζα ISO 5211 επιτρέπει πνευματικό ή ηλεκτρικό ενεργοποιητή. Η ροπή επιλογής πρέπει να υπολογίζεται από τη διάσταση, τη διαφορική πίεση, το υλικό εδρών και τη συχνότητα μεταγωγής. Σε αυτοματοποιημένα skids πρέπει να επιβεβαιώνεται η θέση της οπής L πριν από την καλωδίωση των οριοδιακοπτών.

Εφαρμογές

Κατάλληλος για νερό διεργασίας, CIP βοηθητικά κυκλώματα, χημικά διαλύματα συμβατά με PTFE/FKM, τρόφιμα/ποτά με τεκμηρίωση M.O.C.A. CE 1935/2004, καθώς και ζώνες με απαίτηση αντιστατικής εκτέλεσης ATEX.

FAQ

Είναι βαλβίδα ρύθμισης;
Όχι. Προορίζεται για απομόνωση και εκτροπή ροής.

Πότε επιλέγεται 316L;
Σε διαβρωτικότερα ρευστά ή όταν απαιτείται ανοξείδωτη συμβατότητα στα βρεχόμενα μέρη.

Τυποποίηση (Επιλογές)
  • DIN
  • ANSI
Σύνδεση (Επιλογές)
  • NPT
  • Λυόμενα φλαντζωτά άκρα
  • Κολλητή Butt
  • Σύνδεση σφιγκτήρα
  • Garolla
  • Victaulic
  • ISO 228-1
  • DIN 11851
  • SMS
Υλικό Κατασκευής (Επιλογές)
  • 1.4307
  • 1.4404
Ονομαστική Πίεση (Επιλογές)
  • PN 16
  • PN 40
  • PN 64
  • PN 100
Έδρα (Επιλογές)
  • PTFE Virgin (Modified)

Τεχνικά Φυλλάδια / Οδηγίες Χρήσης / Λοιπά

Περιγραφή

THREE-way ball valve 4 seals with “L”

Drive: ISO 5211 – DIN 3337 flange for actuator

Flow: full

Material: Aisi 304L (1.4307) – Aisi 316L (1.4404)

Measure: from DN20 to DN100

Seals: Modified Virgin P.T.F.E.

Operating temperature: -20°C +170°C

Outer finish: Sandblasted

On request:

Antistatic device ATEX:

II 2G Ex h IIC T4 Gb

II 2D Ex h IIIC T135°C Db

M.O.C.A. CE 1935/2004

• Seals made of:

PTFE with glass -20°C+170°C

PTFE with carbographite -20°C+180°C

PTFE with inox -20°C+200°C

UHMW High-molecular weight polyethylene -20°C+80°C
