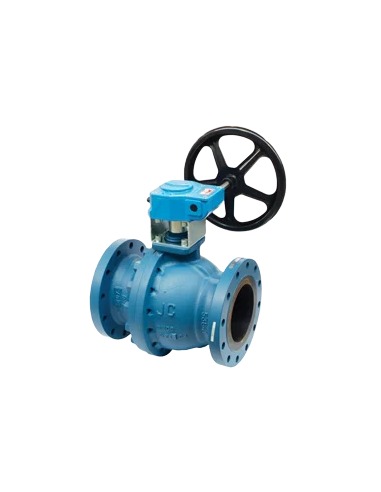

Σφαιρικός κρουνός JC PN16/40 τύπος 1516/1540 | Φιλιππόπουλος α.ε.
Σφαιρικός κρουνός JC PN16/40 τύπος 1516/1540 | Φιλιππόπουλος α.ε.

Σφαιρικός κρουνός JC PN16/40 τύπος 1516/1540

Σφαιρικός κρουνός JC τύπος 1516/1540 PN16/40

Σφαιρικός κρουνός 2 οδών, split body, full bore, με φλαντζωτά άκρα DIN. Διατίθεται σε PN 16 και PN 40, με σώμα 1.0619 ή 1.4408 και έδρα PTFE.

Κατασκευή

  • Πλήρης διατομή ροής
  • Blowout-proof stem
  • Μη αφαιρούμενη αντιστατική διάταξη
  • Οπή εξισορρόπησης πίεσης στην κοιλότητα
  • Live-loaded packing
  • Φλαντζωτή σύνδεση DIN

Πρότυπα

PED, MSS SP 55, ATEX, Fire-Safe API 607 / ISO 10497 και Fugitive Emissions ISO 15848 / TA-LUFT. Τα βρεχόμενα μέρη καλύπτουν NACE MR0175 / ISO 15156 και NACE MR0103 / ISO 17945.

Εφαρμογές

Κατάλληλος για oil & gas, χημικές και πετροχημικές μονάδες, ενέργεια, ναυτιλία, tank terminals, mining, waste treatment, food & pharma και μεταφορά ειδικών ρευστών.

Επιλογή

Το 1.0619 χρησιμοποιείται σε γενικές διεργασίες και υδρογονάνθρακες. Το 1.4408 επιλέγεται για ανοξείδωτη συμβατότητα ή διαβρωτικά μέσα. Η επιλογή PN 16 ή PN 40 πρέπει να ελέγχεται με βάση πίεση, θερμοκρασία, ρευστό, κύκλους λειτουργίας και απαιτήσεις διαφυγών από το στέλεχος.

Τυποποίηση (Επιλογές)
  • DIN
Σύνδεση (Επιλογές)
  • Φλαντζωτή
Υλικό Κατασκευής (Επιλογές)
  • 1.0619
  • 1.4408
Ονομαστική Πίεση (Επιλογές)
  • PN 16
  • PN 40
Έδρα (Επιλογές)
  • PTFE

Τεχνικά Φυλλάδια / Οδηγίες Χρήσης / Λοιπά

Περιγραφή

PRODUCT FEATURES

Split body, Full bore
Flanged connections
Blowout-proof stem
Non-removable antistatic devices
Cavity pressure balancing hole
Live Loaded Packing

STANDARDS

PED
Quality Standard MSS SP 55
All wetted component materials meet NACE MR0175 / ISO15156 & NACE MR0103 / ISO17945
Fire-Safe API 607, ISO 10497
Fugitive Emissions : ISO 15848 / TA-LUFT
ATEX

INDUSTRIES

Oil & Gas
Chemical & Petrochemical
Pulp & Paper
Energy & Renewable
Food & Pharma
Marine
Tank terminals
Mining
Waste treatment
Special fluids transport

Certificates

Fire Safe API 607, ISO 10497, API 6FA

Fugitive Emissions ISO 15848 TA LUFT (VDI 2440)

PED 2014/68/EU - CE marking

ATEX 2014/34/EU– (II2GD)

Russian Federation Certificate TRCU 10, TRCU 12, TRCU 32

Food processing and pharmaceutical industry FDA, USP CLASS VI COMPLIANCE (CE 1935/2004)

Safety Integrity Level (SIL) LEVEL 3 IEC 61508

Valves for gas distribution with maximum operating pressure 16 bar EN 13774 type approval.

CRN (Canadian Registration Number)

Tanks for the transport of dangerous goods-Tank equipment for the transport of liquid chemicals and

liquefied gases - Product discharge and air inlet valves EN 14432

German type test certificate A216-16
