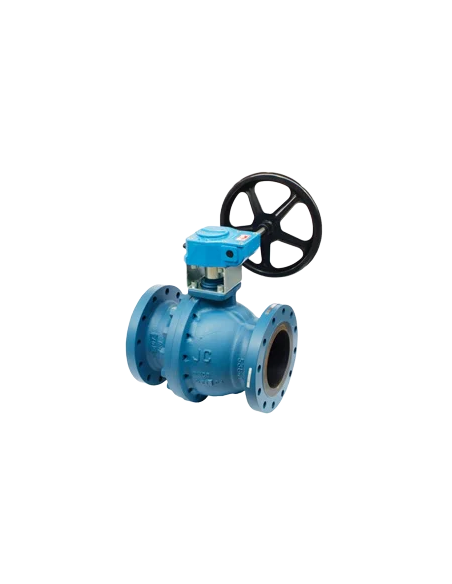

Σφαιρικός κρουνός JC Class 150/300 Guided Ball τύπος 1515/1530 FB

Σφαιρικός κρουνός JC 1515/1530 FB Guided Ball Class 150/300

Σφαιρικός κρουνός 2 οδών, split body, full bore, με φλαντζωτά άκρα ANSI και καθοδηγούμενη σφαίρα για απομόνωση ροής σε βιομηχανικά δίκτυα υγρών και αερίων. Διατίθεται σε Class 150 και Class 300, με σώμα ASTM A216 WCB, ASTM A351 CF8M ή ASTM A352 LCC και έδρα PTFE.

Κατασκευή

• Full bore για περιορισμένη πτώση πίεσης
• Blowout-proof stem
• Μη αφαιρούμενη αντιστατική διάταξη
• Οπή εξισορρόπησης πίεσης στην κοιλότητα
• Live-loaded packing
• Φλαντζωτή σύνδεση ANSI

Πρότυπα

API 6D, PED, MSS SP 55, ATEX, Fire-Safe API 607 / ISO 10497 / API 6FA και Fugitive Emissions ISO 15848 / TA-LUFT. Τα βρεχόμενα μέρη καλύπτουν NACE MR0175 / ISO 15156 και NACE MR0103 / ISO 17945.

Εφαρμογές

Oil & gas, χημικές και πετροχημικές μονάδες, ενέργεια, χαρτοβιομηχανία, τρόφιμα/φαρμακευτικά, ναυτιλία, tank terminals, mining, waste management και μεταφορά ρευστών.

Σημεία επιλογής

Η guided ball κατασκευή εφαρμόζεται όπου απαιτείται σταθερή καθοδήγηση της σφαίρας και έλεγχος φθοράς έδρας σε κύκλους λειτουργίας. Η επιλογή Class 150 ή 300 γίνεται με βάση pressure-temperature rating, ρευστό, διαφορική πίεση, θερμοκρασία και απαιτήσεις διαφυγών από στέλεχος.
