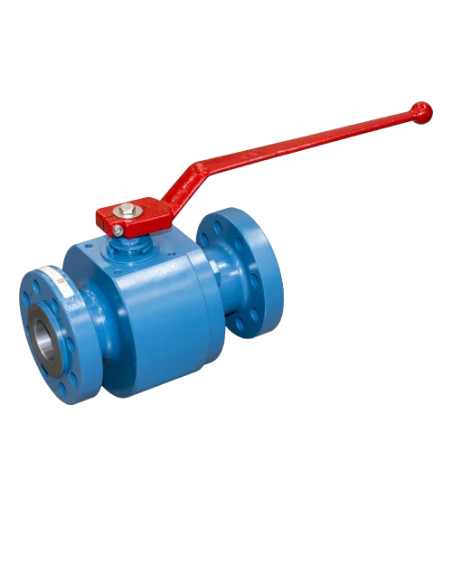

Σφαιρικός κρουνός JC Class 600 τύπος 560/560 B

Σφαιρικός κρουνός JC Class 600 τύπος 560/560 B

Σφαιρικός κρουνός 2 οδών, φλαντζωτός ANSI, για απομόνωση γραμμών υψηλότερης πίεσης σε βιομηχανικά δίκτυα. Η σειρά 560/560 B διατίθεται σε Class 600, με σώμα ASTM A216 WCB, ASTM A351 CF8M ή ASTM A352 LCC και έδρα Nylon.

Κατασκευή

• Σύνδεση: φλαντζωτή ANSI
• Pressure class: 600 lbs
• Υλικά σώματος: WCB, CF8M, LCC
• Έδρα: Nylon
• Τύπος λειτουργίας: on/off απομόνωση
• Μέσα: νερό, βιομηχανικά υγρά, αέρια, υδρογονάνθρακες, εφόσον υπάρχει συμβατότητα υλικών

Επιλογή υλικού

Το ASTM A216 WCB χρησιμοποιείται σε γενικές διεργασίες, βοηθητικά δίκτυα και υδρογονάνθρακες.
Το ASTM A351 CF8M επιλέγεται σε διαβρωτικά ή ανοξείδωτα δίκτυα.
Το ASTM A352 LCC αφορά εφαρμογές χαμηλότερης θερμοκρασίας, όπου απαιτείται κατάλληλη αντοχή κρούσης.

Ρόλος της έδρας Nylon

Η έδρα Nylon χρησιμοποιείται σε εφαρμογές υψηλότερης πίεσης σε σχέση με τυπικές μαλακές έδρες PTFE. Η τελική επιλογή πρέπει να ελέγχεται ως προς θερμοκρασία, ρευστό, πίεση διαφορικής απομόνωσης και πιθανή παρουσία στερεών σωματιδίων.

Βιομηχανικές εφαρμογές

• oil & gas γραμμές απομόνωσης
• δίκτυα καυσίμων και υδρογονανθράκων
• χημικές και πετροχημικές εγκαταστάσεις
• μονάδες ενέργειας
• βιομηχανικά αέρια και βοηθητικά κυκλώματα υψηλής πίεσης

Σημεία ελέγχου

Για επιλογή Class 600 απαιτείται αντιστοίχιση με pressure-temperature rating ANSI, έλεγχος συμβατότητας έδρας/σώματος και αξιολόγηση στεγανότητας από έδρα και στέλεχος σε συνθήκες λειτουργίας.
