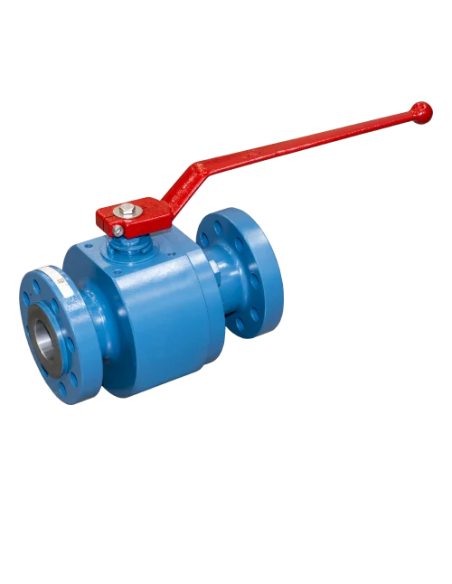

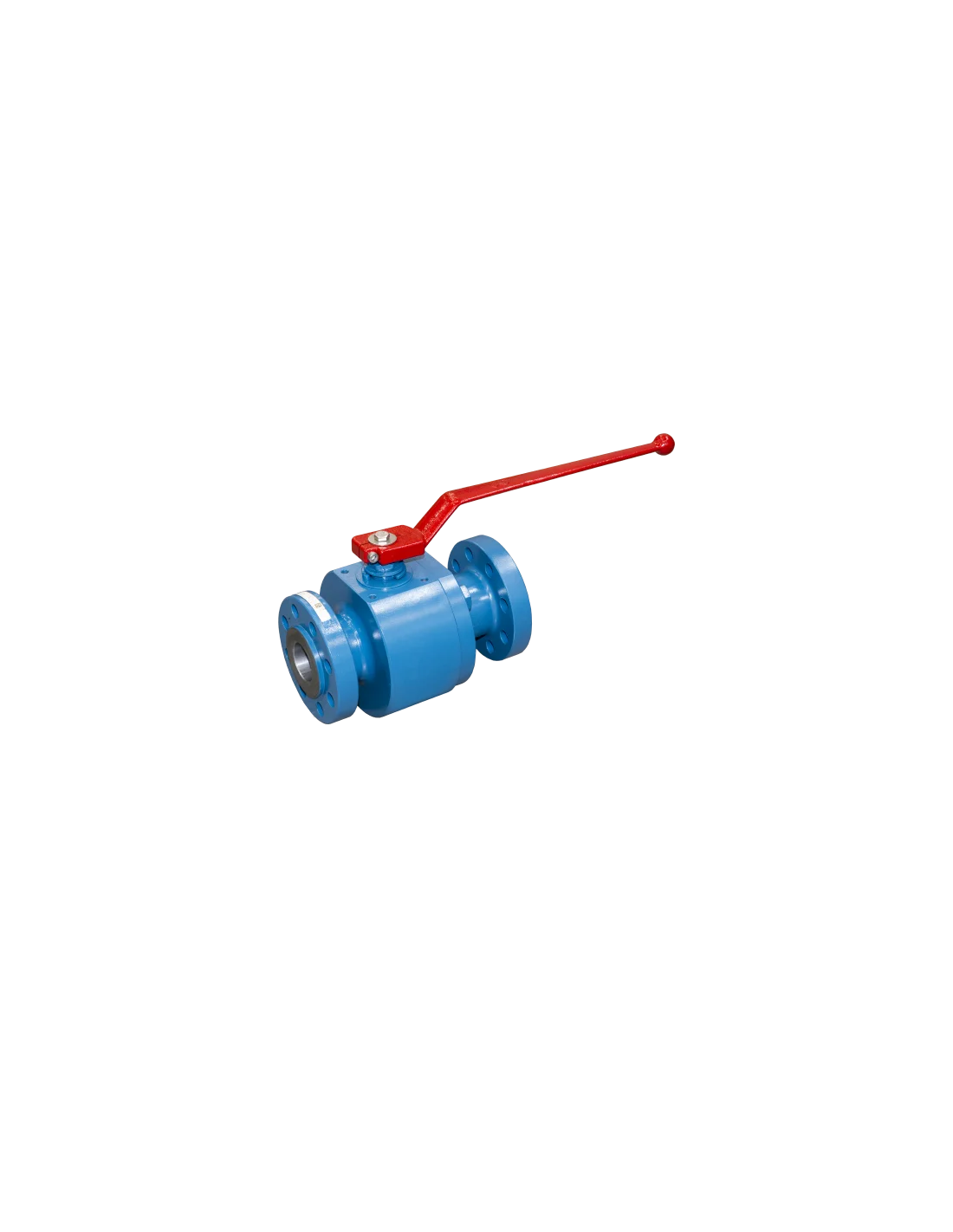

Σφαιρικός κρουνός JC PN63/100 τύπος 563/599

Σφαιρικός κρουνός JC τύπος 563/599 PN63/100

Σφαιρικός κρουνός 2 οδών, split body, full bore, με φλαντζωτή σύνδεση DIN για γραμμές υψηλής πίεσης. Διατίθεται σε PN 63 και PN 100, με σώμα S.S. 316L, ASTM A105N ή ASTM A352 LF2 και έδρα RPTFE.

Κατασκευή

• Πλήρης διατομή ροής
• Blowout-proof stem
• Μη αφαιρούμενη αντιστατική διάταξη
• Οπή εξισορρόπησης πίεσης στην κοιλότητα
• Live-loaded packing
• Φλαντζωτά άκρα DIN

Πρότυπα και συμμορφώσεις

Καλύπτει PED, MSS SP 55, ATEX, Fire-Safe API 607 / ISO 10497 και Fugitive Emissions ISO 15848 / TA-LUFT. Τα βρεχόμενα μέρη αναφέρονται κατά NACE MR0175 / ISO 15156 και NACE MR0103 / ISO 17945.

Εφαρμογές

Κατάλληλος για oil & gas, χημικές και πετροχημικές μονάδες, ενέργεια, ναυτιλία, mining, pulp & paper, food & pharma και μεταφορά ειδικών ρευστών.

Επιλογή υλικού

Το ASTM A105N επιλέγεται σε γενικές διεργασίες και υδρογονάνθρακες. Το S.S. 316L χρησιμοποιείται όταν απαιτείται ανοξείδωτη συμβατότητα. Το ASTM A352 LF2 αφορά χαμηλές θερμοκρασίες με απαίτηση αντοχής κρούσης.

Σημεία ελέγχου

Η επιλογή PN 63 ή PN 100 πρέπει να βασίζεται σε πίεση/θερμοκρασία σχεδιασμού, διαφορική πίεση απομόνωσης, χημική συμβατότητα RPTFE και απαιτήσεις διαφυγών από στέλεχος.
