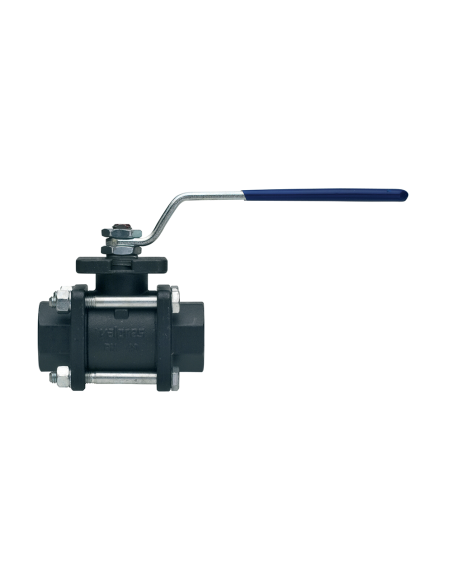

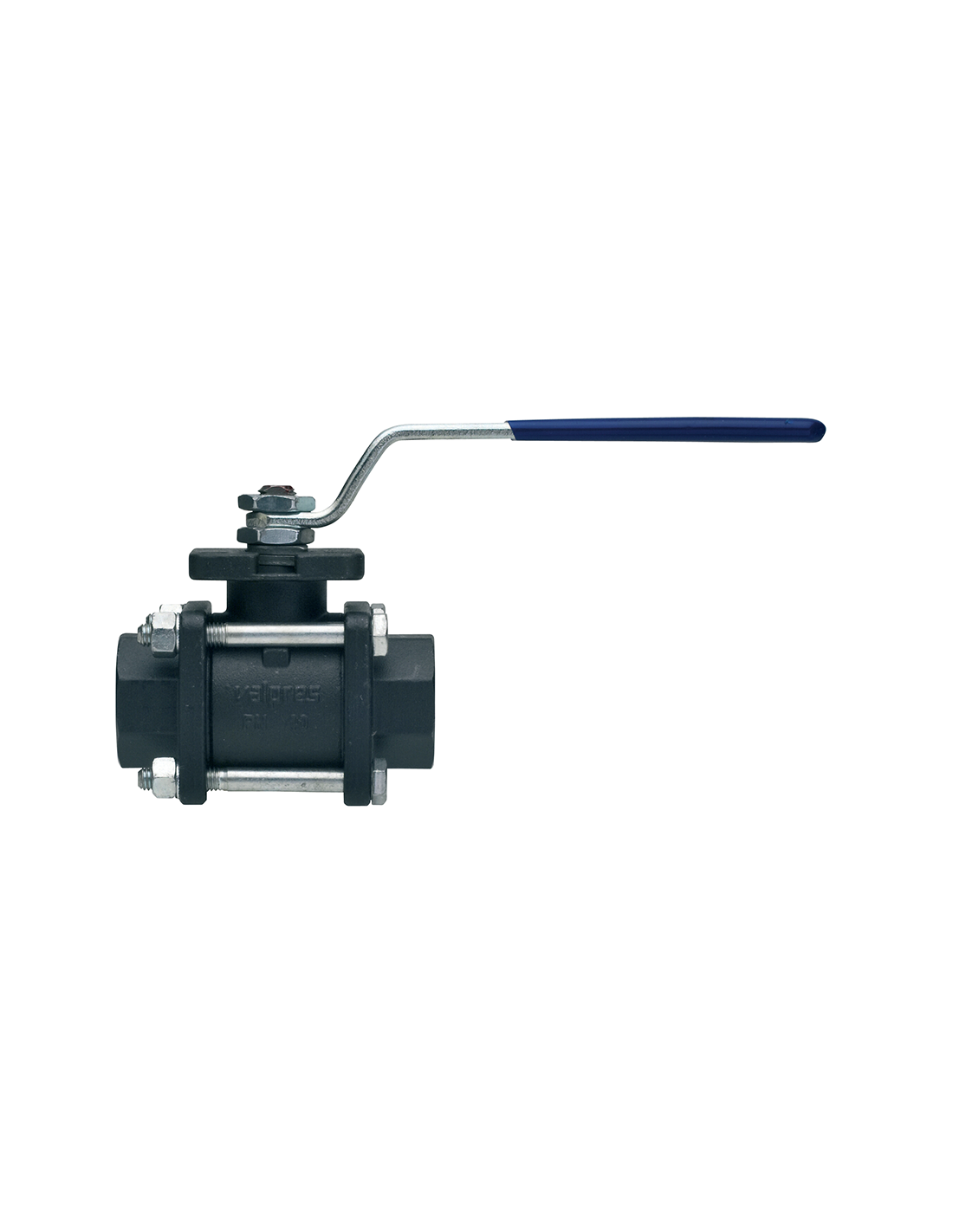

Σφαιρικός κρουνός τριών τεμαχίων Valpres τύπος 713000 - 714000 - 715000

Σφαιρικός κρουνός Valpres 713000 / 714000 / 715000

Σφαιρικός κρουνός 3 τεμαχίων από ASTM A352 LCB, για γραμμές DIN με σπειρωτή ή συγκολλητή σύνδεση. Η κατασκευή επιτρέπει αφαίρεση του κεντρικού σώματος για συντήρηση εδρών, χωρίς αποξήλωση των άκρων από τη σωλήνωση.

Τεχνικά χαρακτηριστικά

  • Διατομές: 1/4”–4”
  • Πίεση: PN64 έως 1/2”, PN40 έως 1”, PN25 έως 2”, PN16 έως 4”
  • Θερμοκρασία: -20°C έως +160°C
  • Συνδέσεις: ISO 7 Rp, Socket Weld, Butt Weld
  • Σώμα / άκρα: A352 LCB
  • Σφαίρα: A479 TP304 ή A351 CF8
  • Στέλεχος: A479 TP304 / 17-4PH
  • Έδρες και στεγανοποιήσεις: PTFE
  • O-ring: FKM

Διαφορές εκδόσεων

Κωδικός Σύνδεση
713000 ISO 7 Rp
714000 Socket Weld
715000 Butt Weld

Πιστοποιήσεις

Διαθέσιμες εκτελέσεις SIL 3, TÜV και ATEX κατόπιν ζήτησης.

Εφαρμογές

Κατάλληλος για νερό, πεπιεσμένο αέρα, καύσιμα, βοηθητικά δίκτυα και βιομηχανικά υγρά συμβατά με LCB, PTFE και FKM.

Κριτήρια επιλογής

Οι 713000 / 714000 / 715000 επιλέγονται όταν απαιτείται carbon steel βάνα 3 τεμαχίων με DIN σύνδεση. Ελέγχονται PN ανά διάμετρο, θερμοκρασία, τύπος άκρου και συμβατότητα FKM με το μέσο.

Τυποποίηση (Επιλογές)
  • DIN
Σύνδεση (Επιλογές)
  • Κολλητή Socket
  • Κολλητή Butt
  • ISO 7 Rp
Υλικό Κατασκευής (Επιλογές)
  • ASTM A352 LCB
Ονομαστική Πίεση (Επιλογές)
  • PN 16
  • PN 25
  • PN 40
  • PN 64

Τεχνικά Φυλλάδια / Οδηγίες Χρήσης / Λοιπά

Περιγραφή

v-ball option
low-temp-40-eng-ONDEMAND

Technical specifications

710000

Carbon steel: Temperature range: -20°C +160°C.

PositionPart nameMaterialN.° pieces
1BODYA352-LCB1
2END CONNECTIONA352-LCB2
3BALLA479-TP304/A351-CF81
4BALL SEATPTFE2
5SEATPTFE2
6THRUST WASHERPTFE1
7O-RINGFKM1
8STEM SEATPTFE1
9PACKING GLANDCARBON STEEL1
10END STOPINOX AISI 430 (1/4”-2”) CARBON STEEL (2’’1/2-3’’-4’’)2-1
11SPRING WASHERCARBON STEEL (2’’1/2-3’’-4’’)2
12NUTCARBON STEEL2
13BOLTCARBON STEEL (1/4”-2’)-(2’’1/2- 4’’)4-6
14WASHERCARBON STEEL (1/4”-2’)-(2’’1/2- 4’’)4-6
15NUTCARBON STEEL (1/4”-2’)-(2’’1/2- 4’’)4-6
16STEMA479-TP304/17-4-PH1
17HANDLECARBON STEEL1
SIZEDNCODEBOXSWXBWWILChRPACEFØNBKvPNKg
1/4"87130000210----1157OT.22110503513,585--5,5640,28
3/8"10713000031018,29,517,112,4811,457OT.22110503513,585--8,5640,27
1/2"1571300004622,49,521,415,761565OT.2713164471510736619,2640,50
3/4"2071300005527,711,126,720,9616,376OT.32131685216107425,535400,70
1"2571300006234,512,733,426,6419,192OT.41174796019,512842664,5401,20
1"1/43271300007443,214,342,235,0821,4106OT.50174836419,5128425,5103,8251,70
1"1/24071300008249,515,948,340,9421,4116OT,5525010079241610506,5174252,50
2"507130001026217,560,352,4825,7136OT.7025010786241610506,5301,3253,90
2"1/26571300012176,5207362,6830,2153Ø9032112610328201470M8545,7168,15
3"8071300014189,52088,977,9233,3180Ø10532113711428201470M8872,51612,80
4"10071300018111520114,3102,2639,3217Ø13038115613734,52418102M101363,31621,50

Πιστοποιήσεις

SIL 3  SIL 3

TUV TUV

ATEX (On request) ATEX  (On request)
