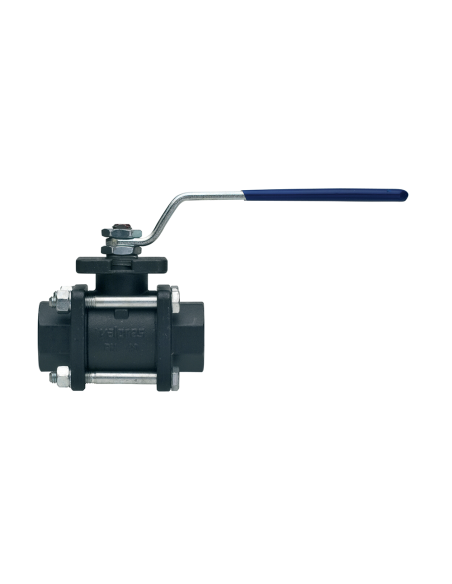

Σφαιρικός κρουνός τριών τεμαχίων Valpres τύπος 710063 - 710064 - 710065

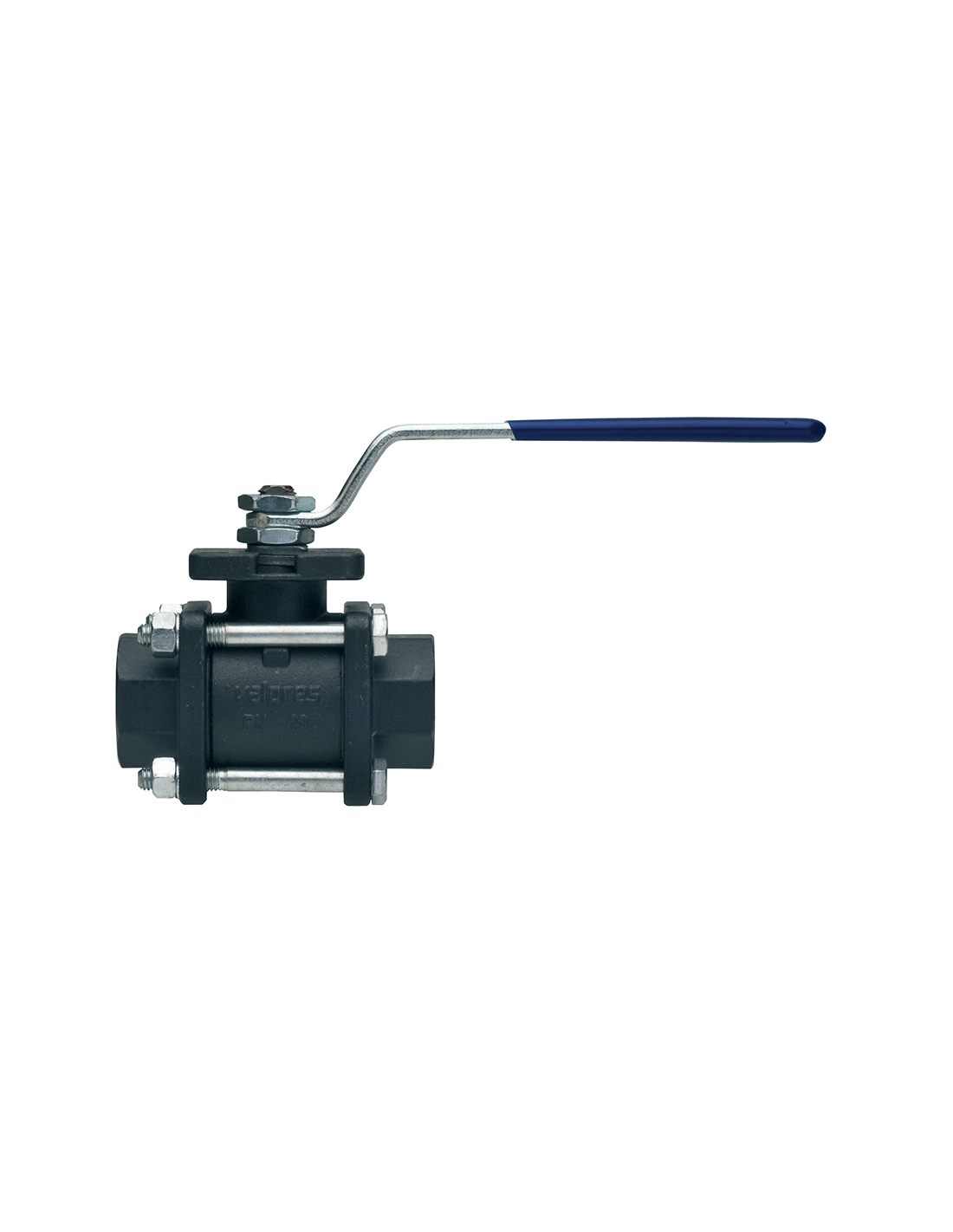

Σφαιρικός κρουνός Valpres 710063 / 710064 / 710065

Σφαιρικός κρουνός 3 τεμαχίων από ASTM A352 LCB, με ολική διατομή, για γραμμές DIN με σπειρωτή ή συγκολλητή σύνδεση.

Τεχνικά χαρακτηριστικά

Διατομές: 1/4”–4”
Πίεση: PN64 έως 1/2”, PN40 έως 1”, PN25 έως 2”, PN16 έως 4”
Μέγιστη πίεση με ατμό: 15 bar
Vacuum: 10⁻³ torr
Συνδέσεις: ISO 7 Rp, Socket Weld, Butt Weld
Σώμα / άκρα: A352 LCB
Σφαίρα: A479 TP304 ή A351 CF8
Στέλεχος: A479 TP304 / 17-4PH
Έδρες: PTFE + carbographite
O-ring: FKM

Διαφορές εκδόσεων

Κωδικός	Σύνδεση
710063	ISO 7 Rp
710064	Socket Weld
710065	Butt Weld

Πρότυπα και πιστοποιήσεις

Διαθέσιμες πιστοποιήσεις SIL 3, TÜV και ATEX κατόπιν ζήτησης.

Εφαρμογές

Κατάλληλος για ατμό έως 15 bar, νερό, πεπιεσμένο αέρα, καύσιμα, έλαια και βιομηχανικά ρευστά συμβατά με LCB, PTFE-carbographite και FKM.

Κριτήρια επιλογής

Οι 710063 / 710064 / 710065 επιλέγονται όταν απαιτείται carbon steel βάνα 3 τεμαχίων με επιλογή ISO 7 Rp, SW ή BW άκρων. Η επιλογή σύνδεσης πρέπει να συμφωνεί με το piping class και τη δυνατότητα συντήρησης της γραμμής.

Τυποποίηση (Επιλογές)

Σύνδεση (Επιλογές)

Κολλητή Socket
Κολλητή Butt
ISO 7 Rp

Υλικό Κατασκευής (Επιλογές)

ASTM A352 LCB

Ονομαστική Πίεση (Επιλογές)

PN 16
PN 25
PN 40
PN 64

Τεχνικά Φυλλάδια / Οδηγίες Χρήσης / Λοιπά

Περιγραφή

Technical specifications

MAXIMUM WORKING PRESSURE WITH STEAM 15 bar.

Vacuum: 10-3 torr.

Position	Part name	Material	N.° pieces
1	BODY	A352-LCB	1
2	END CONNECTION	A352-LCB	2
3	BALL	A479-TP304/A351-CF8	1
4	BALL SEAT	PTFE+CARBOGRAFITE	2
5	O-RING	FKM	2
6	THRUST WASHER	PTFE+CARBOGRAFITE	1
7	O-RING	FKM	1
8	STEM SEAT	PTFE+CARBOGRAFITE	1
9	PACKING GLAND	CARBON STEEL	1
10	END STOP	INOX AISI 430 (1/4”-2”) CARBON STEEL (2’’1/2-3’’-4’’)	2-1
11	SPRING WASHER	CARBON STEEL (2’’1/2-3’’-4’’)	2
12	NUT	CARBON STEEL	2
13	BOLT	CARBON STEEL (1/4”-2’)-(2’’1/2- 4’’)	4-6
14	WASHER	CARBON STEEL (1/4”-2’)-(2’’1/2- 4’’)	4-6
15	NUT	CARBON STEEL (1/4”-2’)-(2’’1/2- 4’’)	4-6
16	STEM	A479-TP304/17-4-PH	1
17	HANDLE	CARBON STEEL	1

SIZE	DN	CODE	BOX	SW	X	BW	W	I	L	Ch	R	P	A	C	T	E	F	ØN	B	Kv	PN	Kg
1/4"	8	71006302-71006402-71006502	10	-	-	-	-	11	57	OT.22	110	50	35	13,5	9	8	5	-	-	5,5	64	0,28
3/8"	10	71006303-71006403-71006503	10	18,2	9,5	17,1	12,48	11,4	57	OT.22	110	50	35	13,5	9	8	5	-	-	8,5	64	0,27
1/2"	15	71006304-71006404-71006504	6	22,4	9,5	21,4	15,76	15	65	OT.27	131	64	47	15	10	10	7	36	6	19,2	64	0,50
3/4"	20	71006305-71006405-71006505	5	27,7	11,1	26,7	20,96	16,3	76	OT.32	131	68	52	16	10	10	7	42	5,5	35	40	0,70
1"	25	71006306-71006406-71006506	2	34,5	12,7	33,4	26,64	19,1	92	OT.41	174	79	60	19,5	12,5	12	8	42	6	64,5	40	1,20
1"1/4	32	71006307-71006407-71006507	4	43,2	14,3	42,2	35,08	21,4	106	OT.50	174	83	64	19,5	12,5	12	8	42	5,5	103,8	25	1,70
1"1/2	40	71006308-71006408-71006508	2	49,5	15,9	48,3	40,94	21,4	116	OT,55	250	100	79	24	16,5	16	10	50	6,5	174	25	2,50
2"	50	71006310-71006410-71006510	2	62	17,5	60,3	52,48	25,7	136	OT.70	250	107	86	24	16,5	16	10	50	6,5	301,3	25	3,90
2"1/2	65	71006312-71006412-71006512	1	76,5	20	73	62,68	30,2	153	Ø90	321	126	103	28	18	20	14	70	M8	545,7	16	8,15
3"	80	71006314-71006414-71006514	1	89,5	20	88,9	77,92	33,3	180	Ø105	321	137	114	28	18	20	14	70	M8	872,5	16	12,80
4"	100	71006318-71006418-71006518	1	115	20	114,3	102,26	39,3	217	Ø130	381	156	137	34,5	22	24	18	102	M10	1363,3	16	21,50

Πιστοποιήσεις

SIL 3

TUV

ATEX (On request)
