Τριών τεμαχίων

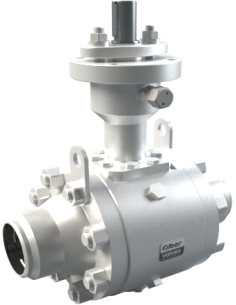

Οι σφαιρικοί κρουνοί 2 οδών τριών τεμαχίων χρησιμοποιούνται για λειτουργία on/off απομόνωσης σε βιομηχανικές σωληνώσεις υγρών, αερίων, ατμού, utilities και καθαρών ανοξείδωτων γραμμών διεργασίας. Η κατασκευή τριών τεμαχίων επιτρέπει πρόσβαση στο κεντρικό σώμα, στις έδρες, στη σφαίρα και στα παρεμβύσματα χωρίς πλήρη αποξήλωση των άκρων από τη γραμμή, στοιχείο κρίσιμο σε προγράμματα συντήρησης με περιορισμένο χρόνο διακοπής.

Η επιλογή γίνεται βάσει υλικού σώματος, τύπου σύνδεσης, πίεσης, θερμοκρασίας και φιλοσοφίας στεγάνωσης. Διατίθενται εκτελέσεις από ανοξείδωτο CF8M / AISI 316 / AISI 316L, carbon steel WCB, ASTM A105N, ASTM A352 LCB / LF2 και ειδικές μεταλλουργίες για χαμηλές θερμοκρασίες ή διαβρωτικά μέσα. Οι συνδέσεις περιλαμβάνουν BSP, NPT, ISO 7 Rp, ISO 228-1, socket weld, butt weld κατά ANSI B16.11 / B16.25, φλάντζες ASME Class και υγειονομικά clamp DIN 32676 για σωλήνες ASTM A270, DIN 11850 ή ISO 1127.

Οι τυπικές εκτελέσεις καλύπτουν full bore ή reduced bore ροή, floating ball ή ειδικές διαμορφώσεις metal-seated, με έδρες PTFE, reinforced PTFE, TFM ή μεταλλικές έδρες για αυξημένη θερμοκρασία, φθορά ή παρουσία στερεών. Σε εφαρμογές υψηλής πίεσης συναντώνται Class 800 / 1500, PN40–PN63, PN64 και έως ASME Class 2500 / PN420, ανά σειρά και κατασκευή. Οι θερμοκρασίες λειτουργίας κυμαίνονται ενδεικτικά από -25°C έως +180°C σε μαλακές έδρες και διαφοροποιούνται σε metal-seated εκδόσεις.

Για αυτοματισμό προβλέπεται πλατώ ISO 5211 / DIN 3337 για πνευματικό ή ηλεκτρικό ενεργοποιητή, ενώ σε κρίσιμες εφαρμογές λαμβάνονται υπόψη blowout-proof άξονας, fugitive emissions, cavity relief, self-relieving ή DIB seat arrangement, stem sealing injector και δυνατότητα βοηθητικής στεγανοποίησης. Η σωστή επιλογή πρέπει να βασίζεται στη συμβατότητα μέσου, στη διαφορική πίεση, στη θερμοκρασία, στον κύκλο λειτουργίας και στις απαιτήσεις στεγανότητας της εγκατάστασης.
