Σφαιρικός κρουνός τριών τεμαχίων Valpres τύπος 710000 - 711000 - 712000

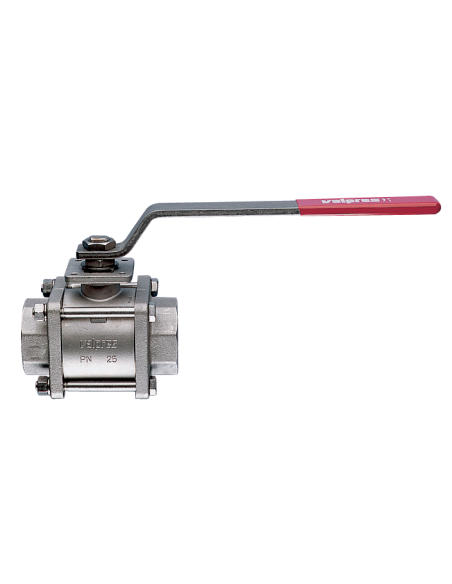

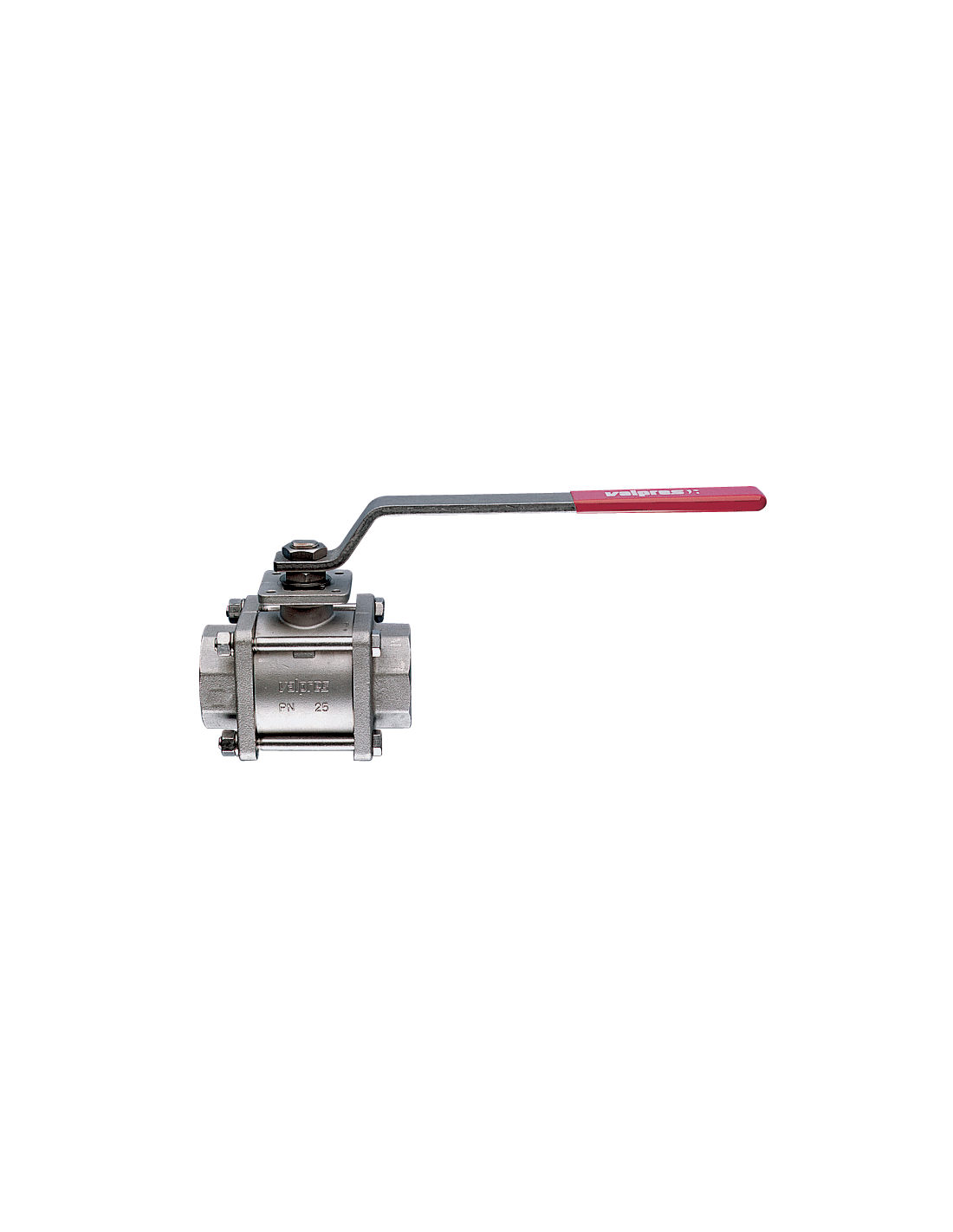

Σφαιρικός κρουνός Valpres 710000 / 711000 / 712000

Σφαιρικός κρουνός 3 τεμαχίων από ανοξείδωτο ASTM A351 CF8M, για σπειρωτές ή συγκολλητές γραμμές DIN.

Τεχνικά χαρακτηριστικά

  • Διατομές: 1/4”–4”
  • Πίεση: PN64 έως 1/2”, PN40 έως 1”, PN25 έως 2”, PN16 έως 4”
  • Θερμοκρασία: -20°C έως +160°C
  • Συνδέσεις: ISO 7 Rp, Socket Weld, Butt Weld
  • Σώμα / άκρα: A351 CF8M
  • Σφαίρα: A479 TP316 ή A351 CF8M
  • Στέλεχος: A479 TP316 / 17-4PH
  • Έδρες και στεγανοποιήσεις: PTFE
  • O-ring: FKM
  • Χειρολαβή: AISI 430

Κατασκευή 3 τεμαχίων

Η κατασκευή επιτρέπει αφαίρεση του κεντρικού σώματος για έλεγχο ή αντικατάσταση εδρών, χωρίς αποσυναρμολόγηση των άκρων από τη σωλήνωση.

Πιστοποιήσεις

Διαθέσιμες εκτελέσεις SIL 3, TÜV και ATEX κατόπιν ζήτησης.

Εφαρμογές

Κατάλληλος για νερό, πεπιεσμένο αέρα, ουδέτερα αέρια, βοηθητικά δίκτυα και χημικά υγρά συμβατά με CF8M, PTFE και FKM.

Κριτήρια επιλογής

Οι 710000 / 711000 / 712000 επιλέγονται όταν απαιτείται ανοξείδωτη βάνα 3 τεμαχίων με δυνατότητα επιλογής ISO 7 Rp, SW ή BW άκρων. Ελέγχονται PN ανά διάμετρο, θερμοκρασία, συμβατότητα FKM και απαίτηση ATEX ή SIL 3.

Τυποποίηση (Επιλογές)
  • DIN
Σύνδεση (Επιλογές)
  • Κολλητή Socket
  • Κολλητή Butt
  • ISO 7 Rp
Υλικό Κατασκευής (Επιλογές)
  • ASTM A351 CF8M
Ονομαστική Πίεση (Επιλογές)
  • PN 16
  • PN 25
  • PN 40
  • PN 64

Τεχνικά Φυλλάδια / Οδηγίες Χρήσης / Λοιπά

Περιγραφή

v-ball option
low-temp-40-eng-ONDEMAND

Technical specifications

710000

Stainless steel temperature range: -20°C +160°C.

PositionPart nameMaterialN.° pieces
1BODYA351-CF8M1
2END CONNECTIONA351-CF8M2
3BALLA479-TP316/A351-CF8M1
4BALL SEATPTFE2
5SEATPTFE2
6THRUST WASHERPTFE1
7O-RINGFKM1
8STEM SEATPTFE1
9PACKING GLANDINOX AISI 303 (1/4”-2”) CARBON STEEL (2’’1/2-3’’- 4’’)1
10END STOPINOX AISI 430 (1/4”-2”) CARBON STEEL (2’’1/2-3’’-4’’)2-1
11SPRING WASHERCARBON STEEL (2’’1/2-3’’-4’’)2
12NUTA182-F304 (1/4”-2”) CARBON STEEL (2’’1/2-3’’- 4’’)2
13BOLTINOX AISI 304 (1-4”-2”) CARBON STEEL (2’’1-2-3’’- 4’’)4-6
14WASHERINOX AISI 304 (1-4”-2”) CARBON STEEL (2’’1-2-3’’- 4’’)4-6
15NUTINOX AISI 304 (1-4”-2”) CARBON STEEL (2’’1-2-3’’- 4’’)4-6
16STEMA479-TP316/17-4-PH1
17HANDLEINOX AISI 430 (1/4”-2”) CARBON STEEL (2’’1/2-3’’-4’’)1
SIZEDNCODEBOXSWXBWWILChRPACEFØNBKvPNKg
1/4"871000002-71100002-7120000210----1157OT.22110503513,585--5,5640,28
3/8"1071000003-71100003-712000031018,29,517,112,4811,457OT.22110503513,585--8,5640,27
1/2"1571000004-71100004-71200004622,49,521,415,761565OT.2713164471510736619,2640,50
3/4"2071000005-71100005-71200005527,711,126,720,9616,376OT.32131685216107425,535400,70
1"2571000006-71100006-71200006234,512,733,426,6419,192OT.41174796019,512842664,5401,20
1"1/43271000007-71100007-71200007443,214,342,235,0821,4106OT.50174836419,5128425,5103,8251,70
1"1/24071000008-71100008-71200008249,515,948,340,9421,4116OT,5525010079241610506,5174252,50
2"5071000010-71100010-7120001026217,560,352,4825,7136OT.7025010786241610506,5301,3253,90
2"1/26571000012-71100012-71200012176,5207362,6830,2153Ø9032112610328201470M8545,7168,15
3"8071000014-71100014-71200014189,52088,977,9233,3180Ø10532113711428201470M8872,51612,80
4"10071000018-71100018-71200018111520114,3102,2639,3217Ø13038115613734,52418102M101363,31621,50

Πιστοποιήσεις

SIL 3  SIL 3

TUV TUV

ATEX (On request) ATEX  (On request)
