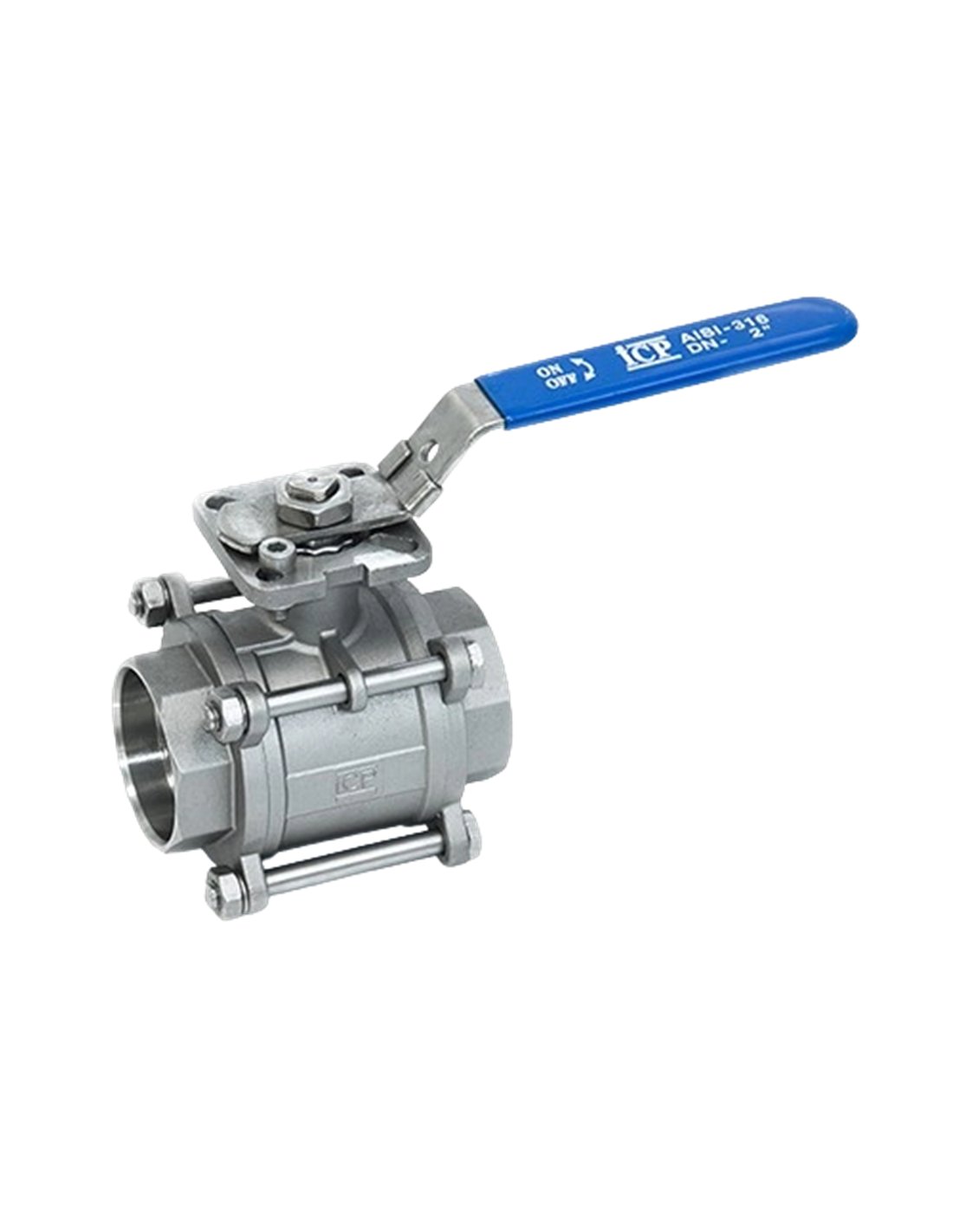

Σφαιρικός κρουνός τριών τεμαχίων IPC τύπος 140/141/142/143 IMF

Σφαιρικός κρουνός 3 τεμαχίων ICP 140/141/142/143 IMF

Κρουνός απομόνωσης πλήρους διατομής για βιομηχανικά δίκτυα υγρών και αερίων. Η κατασκευή τριών τεμαχίων επιτρέπει αφαίρεση του κεντρικού σώματος για έλεγχο εδρών, παρεμβυσμάτων και σφαίρας χωρίς πλήρη αποξήλωση της γραμμής. Διαστάσεις 1/4”–4” / DN8–DN100, με σώμα ανοξείδωτο 1.4408 / CF8M και σφαίρα AISI 316.

Εκδόσεις σύνδεσης

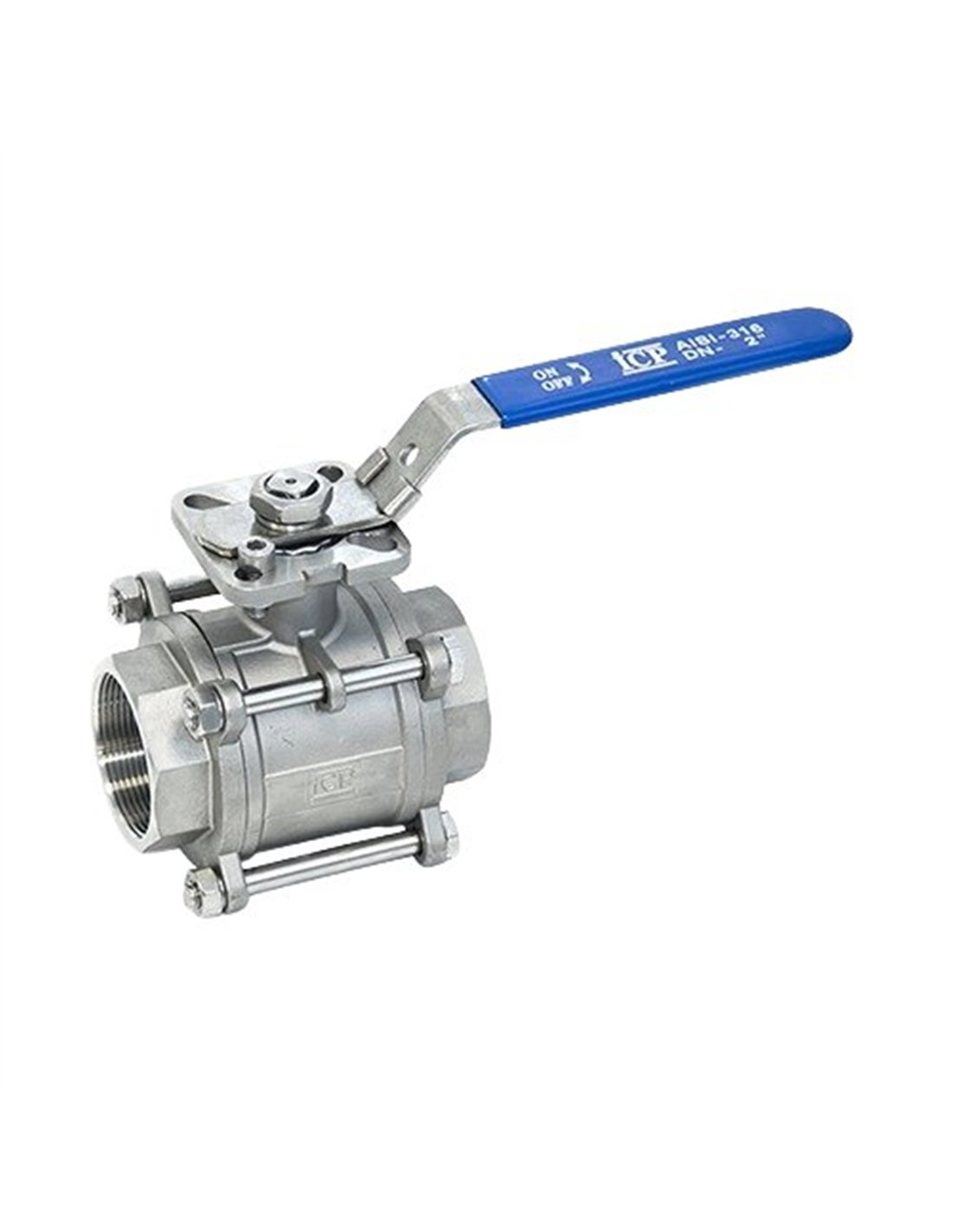

• 141 IMF: σπειρώματα NPT κατά ASME B1.20.1.
• 142 IMF: socket weld κατά ASME B16.11 και DIN 3239-2.

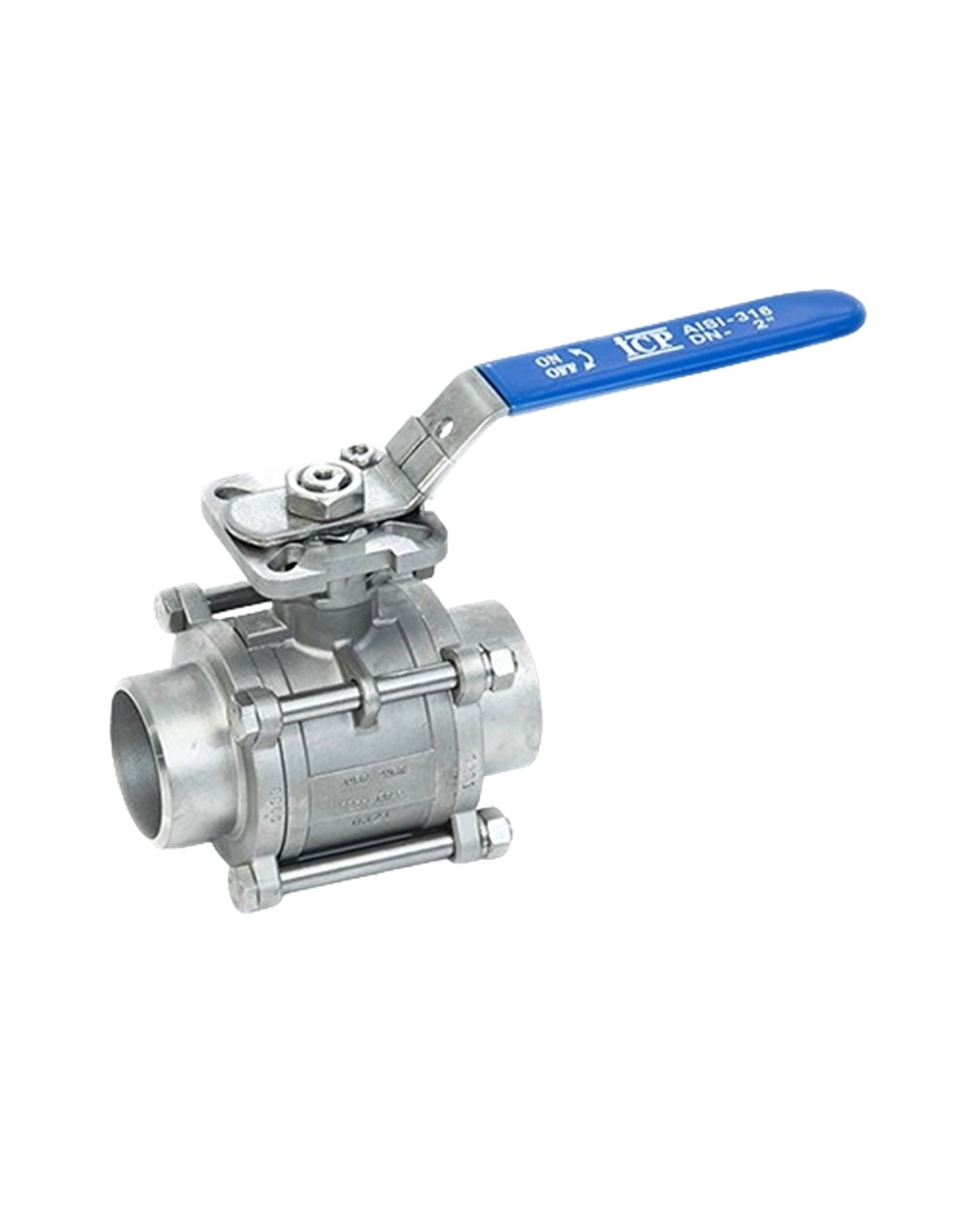

• 143 IMF: butt weld κατά ASME B16.25 και DIN 3239-1.

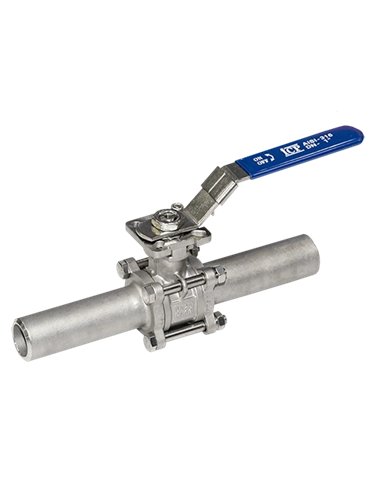

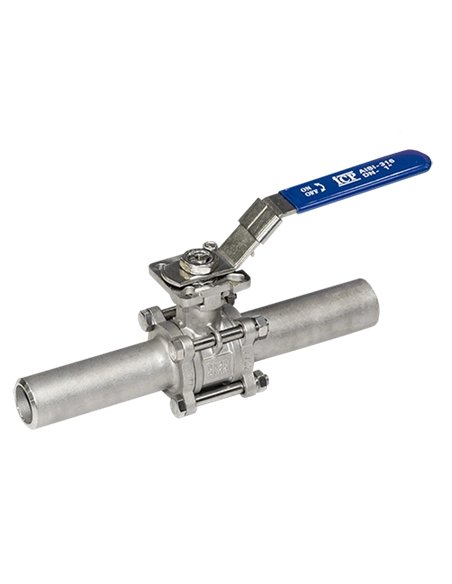

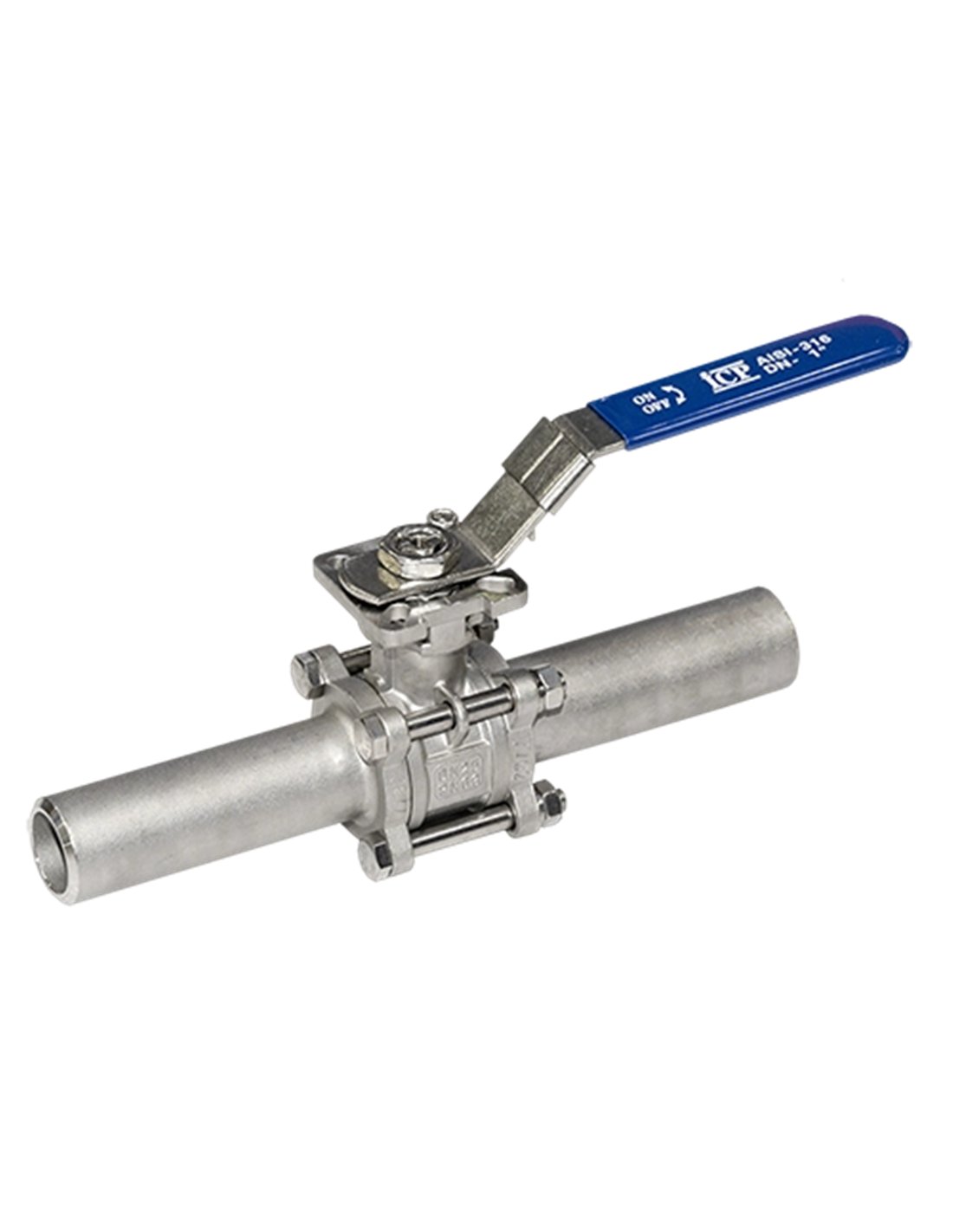

• 143 IMF L: μακριά άκρα BW για συγκόλληση με μικρότερη θερμική επίδραση στην περιοχή εδρών.

Πίεση, θερμοκρασία και στεγάνωση

Η σειρά καλύπτει 1000 WOG, με PN63 έως DN50 και PN25 για DN65–DN100. Με έδρες PTFE, το διάγραμμα P/T δείχνει λειτουργία από -20 °C έως 200 °C, με απομείωση πίεσης σε αυξανόμενη θερμοκρασία.

Στεγανοποιήσεις:

• έδρες PTFE,
• παρεμβύσματα και packing στελέχους PTFE,
• O-ring FKM,
• στεγανότητα εδρών κατά EN 12266-1, leakage rate A.

Εφαρμογές

Κατάλληλος για απομόνωση σε:

• ατμό χαμηλής/μεσαίας πίεσης, συμπύκνωμα και θερμό νερό,
• πεπιεσμένο αέρα, άζωτο και βοηθητικά αέρια,
• χημικά συμβατά με AISI 316 και PTFE,
• CIP γραμμές, νερό διεργασίας, λάδια και ουδέτερα ρευστά.

Ενεργοποίηση

Παραδίδεται με μοχλό ασφάλισης. Η επιφάνεια ISO 5211 επιτρέπει σύνδεση πνευματικού ή ηλεκτρικού ενεργοποιητή· η επιλογή γίνεται με βάση ροπή λειτουργίας, DN, διαφορική πίεση και απαιτούμενο χρόνο ανοίγματος/κλεισίματος.

Πιστοποιήσεις και πρότυπα

Τεκμηρίωση EN 10204 2.2, CE, PED 2014/68/EU, EN 12266-1 και EN ISO 17292. Στα τεχνικά φυλλάδια εμφανίζεται επίσης σήμανση Ex II 2G D για χρήση σε αντίστοιχα περιβάλλοντα, όταν η συνολική διάταξη εγκατάστασης το επιτρέπει.
