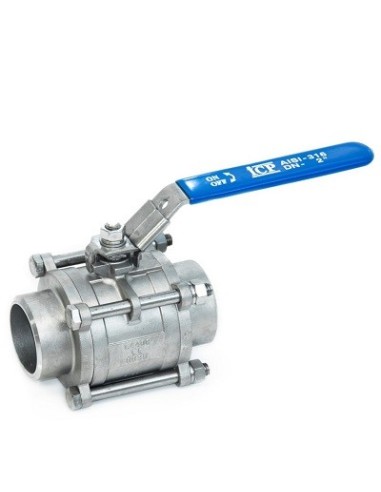

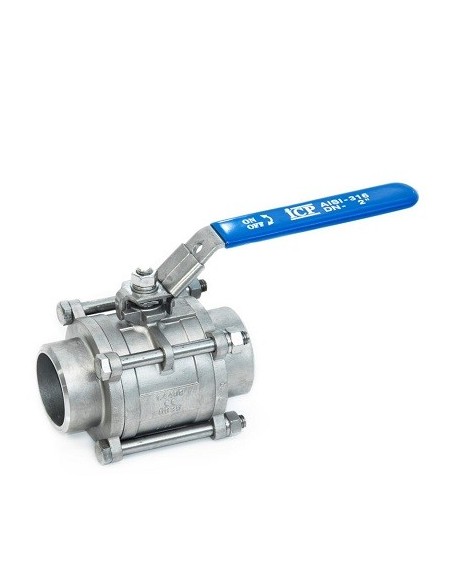

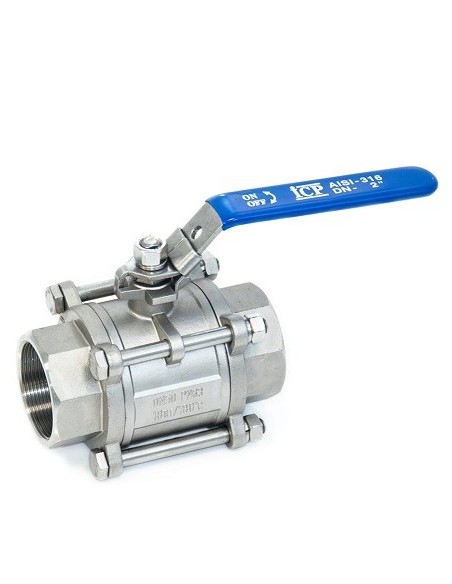

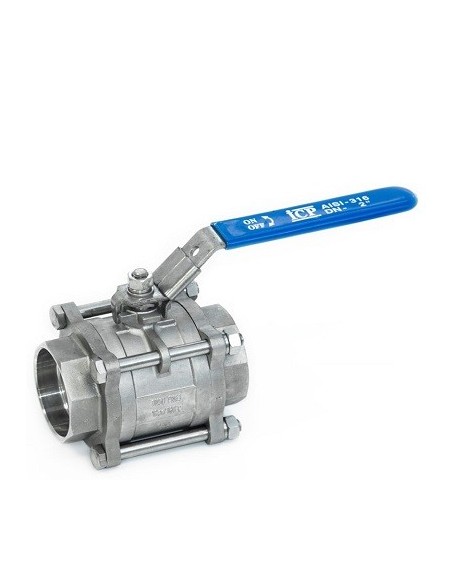

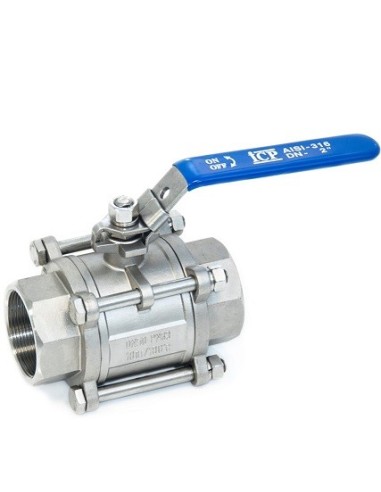

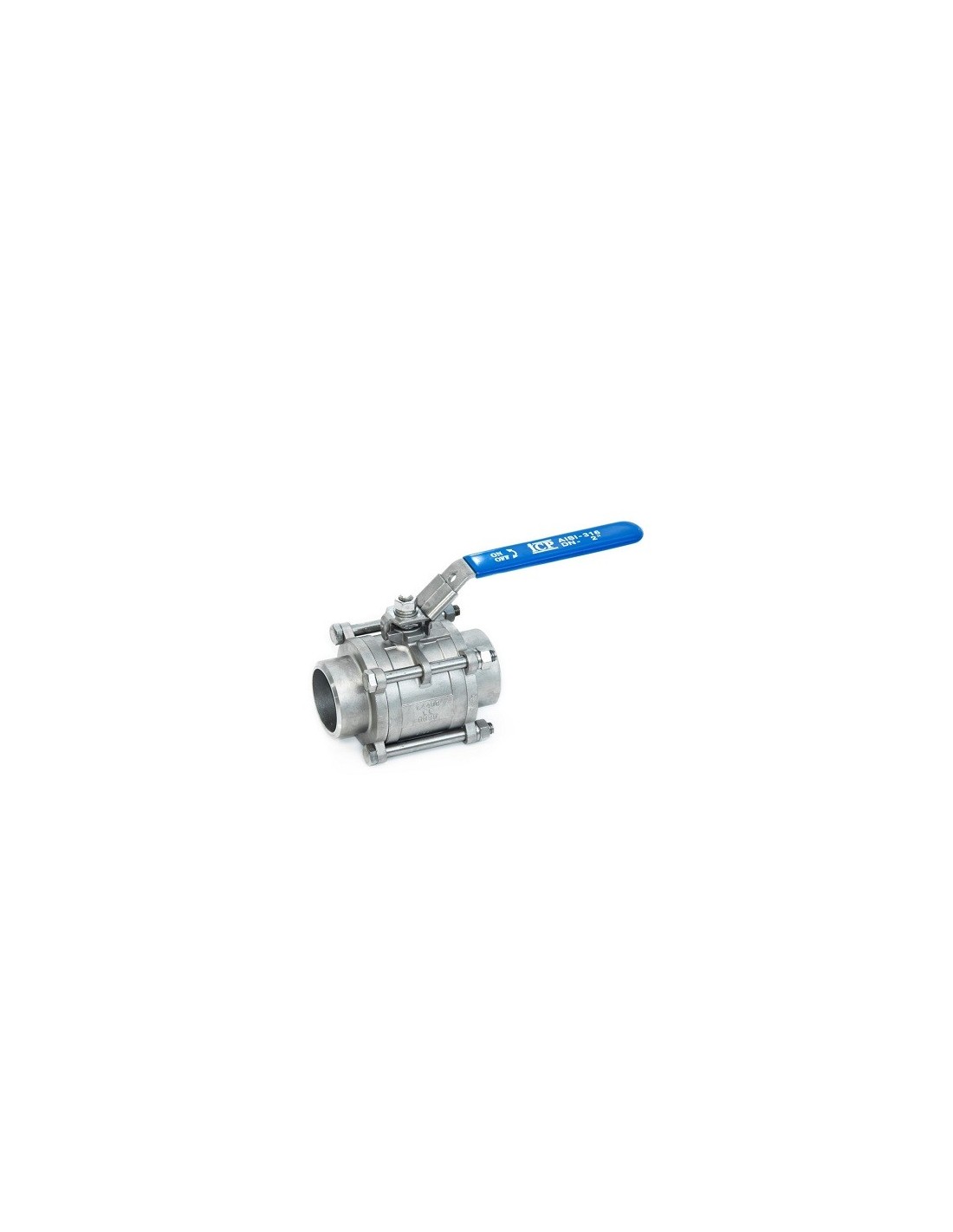

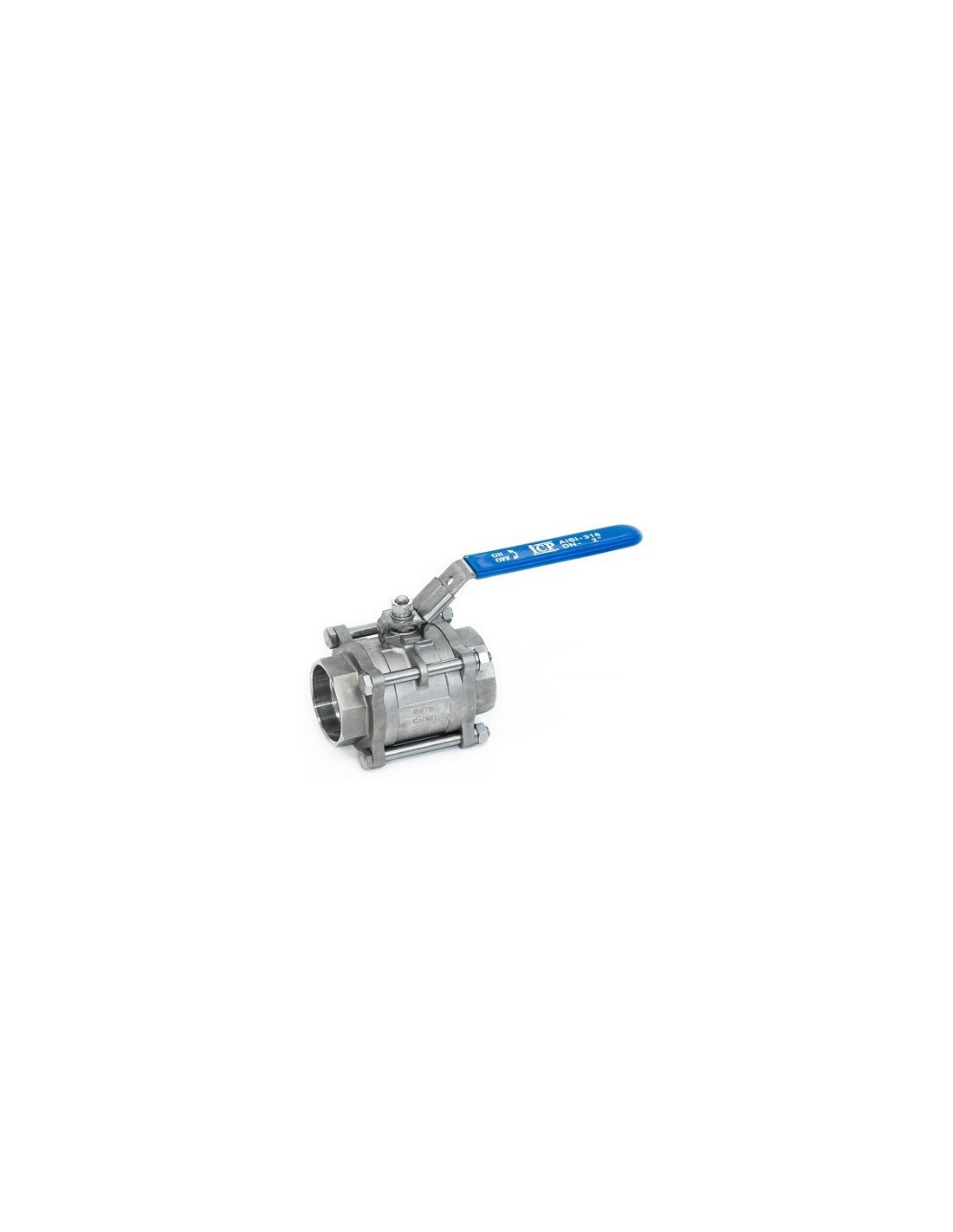

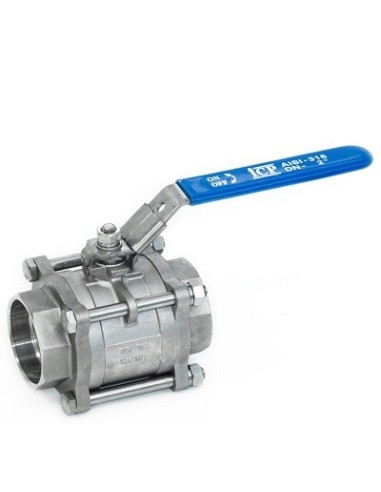

Σφαιρικός κρουνός τριών τεμαχίων IPC τύπος 140/141/142/143

Σφαιρικός κρουνός 3 τεμαχίων ICP 140/141/142/143

Σφαιρικός κρουνός πλήρους διατομής, ανοξείδωτης κατασκευής, για λειτουργία απομόνωσης σε βιομηχανικά δίκτυα υγρών και αερίων. Η διάταξη τριών τεμαχίων επιτρέπει επέμβαση στο κεντρικό σώμα χωρίς πλήρη αποξήλωση της γραμμής, χρήσιμο σε συντηρήσεις με περιορισμένο χρόνο διακοπής.

Τεχνικά χαρακτηριστικά

• Μεγέθη: 1/4”–4” / DN8–DN100
• Σώμα, σφαίρα και άξονας: AISI 316 / CF8M
• Έδρες, παρεμβύσματα και σαλαμάστρα: PTFE
• Πλήρης διατομή για μειωμένη πτώση πίεσης
• Κλάση: 1000 WOG, με περιοχή λειτουργίας έως 63 bar για 1/4”–2” και 25 bar για 2 1/2”–4”, σύμφωνα με καμπύλη πίεσης-θερμοκρασίας
• Θερμοκρασιακή περιοχή αναφοράς: -20 έως περίπου 180 °C, με απομείωση πίεσης σε αυξημένη θερμοκρασία
• Χειροκίνητος μοχλός με διάταξη ασφάλισης θέσης

Διαφορές τύπων

• Type 140: σπειρωτά άκρα BSP κατά DIN 259/2999
• Type 141: σπειρωτά άκρα NPT κατά ASME B1.20.1
• Type 142: άκρα socket weld κατά ASME B16.11 / DIN 3239-2
• Type 143: άκρα butt weld κατά ASME B16.25 / DIN 3239-1

Εφαρμογές

Κατάλληλος για απομόνωση σε γραμμές νερού διεργασίας, ατμού χαμηλής/μέσης πίεσης όπου επιτρέπεται PTFE, πεπιεσμένου αέρα, χημικών βοηθητικών δικτύων, CIP/SIP βοηθητικών κυκλωμάτων και γενικών ανοξείδωτων εγκαταστάσεων. Η επιλογή πρέπει να ελέγχεται ως προς συμβατότητα PTFE, συγκέντρωση μέσου, θερμοκρασία και διαφορική πίεση.

Πρότυπα και δοκιμές

Διατίθεται με CE και πιστοποιητικό EN 10204 / 2.2. Οι δοκιμές αναφέρονται κατά EN 12266-1, με υδραυλική δοκιμή σώματος 96 barg, έδρας 71 barg και στεγανότητα έδρας leakage rate A. Υπάρχει και έκδοση degreased για ειδικές υπηρεσίες, σύμφωνα με τεχνική οδηγία PS05/I12.

FAQ

Χρησιμοποιείται για ρύθμιση ροής;
Όχι ως κύρια λειτουργία. Είναι βαλβίδα on/off απομόνωσης.

Υπάρχει επιλογή ενεργοποιητή;
Η βασική έκδοση είναι με μοχλό. Για πνευματικό ή ηλεκτρικό ενεργοποιητή απαιτείται επιβεβαίωση διαμόρφωσης στελέχους και παρελκομένων συναρμογής.
