Our MSH01-80x30, combined with our shaft feedthrough WDF, is a mounting kit that enables the easy installation of our i-box, double sensors or angle sensors on hand valves. It is also possible to create redundancy using a second double sensor. This means you also receive position feedback from your hand valves and protect your system from undetected vandalism.

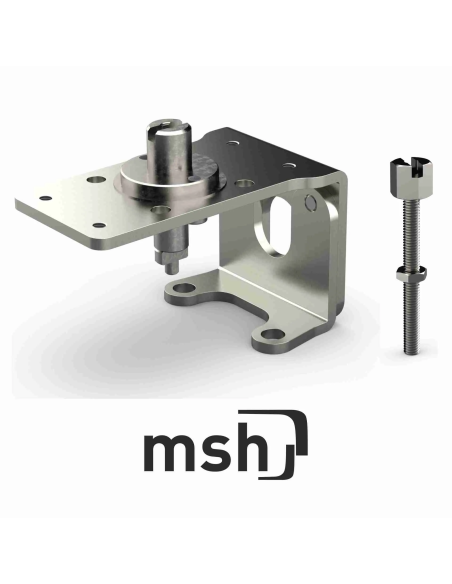

Μπρακέτα/Αντάπτορες Eurotec τύπος MSH01-80x30
Mounting kit Eurotec MSH01-80x30
Το Eurotec MSH01-80x30 είναι mounting kit για εγκατάσταση i-box, double sensors ή angle sensors σε χειροκίνητες βαλβίδες. Σε συνδυασμό με το shaft feedthrough WDF, επιτρέπει ανάδραση θέσης από βαλβίδες που δεν διαθέτουν πνευματικό ή ηλεκτρικό ενεργοποιητή.
Λειτουργικός ρόλος
Το MSH01-80x30 δεν αυτοματοποιεί τη βαλβίδα και δεν μεταδίδει ροπή λειτουργίας. Χρησιμοποιείται για μηχανική στήριξη αισθητήρα θέσης, ώστε το PLC, DCS ή τοπικό σύστημα ελέγχου να λαμβάνει ένδειξη open / close από χειροκίνητη βαλβίδα.
Η έκδοση 80x30 αφορά τη γεωμετρία τοποθέτησης του kit και επιλέγεται όταν η διάταξη αισθητήρα / βαλβίδας απαιτεί αυτό το drilling pattern.
Δυνατότητα redundancy
Με δεύτερο double sensor μπορεί να δημιουργηθεί πλεονάζουσα ένδειξη θέσης. Αυτό χρησιμοποιείται σε γραμμές όπου η λάθος θέση χειροκίνητης βαλβίδας πρέπει να ανιχνεύεται από το σύστημα ελέγχου, όπως απομονώσεις, by-pass, βοηθητικές παροχές ή γραμμές με διαδικαστική αλληλουχία.
Εφαρμογές
- Χειροκίνητες σφαιρικές βαλβίδες
- Χειροκίνητες βαλβίδες πεταλούδας
- Plug valves
- Βαλβίδες απομόνωσης σε νερό, αέρα, βοηθητικά αέρια ή χημικές παροχές
- Retrofit εγκαταστάσεων όπου απαιτείται feedback χωρίς actuator
Το kit δεν έρχεται σε επαφή με το ρευστό διεργασίας. Η συμβατότητα με το μέσο καθορίζεται από τη βαλβίδα και τα υλικά της.
Πιστοποιήσεις
Η Eurotec αναφέρει DIN EN ISO 9001:2015 και ISO/IEC 80079-34 για παραγωγή εξοπλισμού και προστατευτικών συστημάτων που προορίζονται για εκρηκτικές ατμόσφαιρες. Η Ex καταλληλότητα του τελικού συγκροτήματος εξαρτάται από το i-box, τον αισθητήρα, τους καλωδιοστυπτές και την εγκατάσταση.
FAQ
Πότε χρησιμοποιείται MSH01-80x30;
Όταν μια χειροκίνητη βαλβίδα πρέπει να δίνει αξιόπιστο feedback θέσης μέσω i-box, double sensor ή angle sensor.
Τι ελέγχεται στη συντήρηση;
Σύσφιξη, ευθυγράμμιση, μηχανικός τζόγος, διάβρωση, κατάσταση WDF και σωστή εναλλαγή σήματος στις θέσεις open / close.
Τεχνικά Φυλλάδια / Οδηγίες Χρήσης / Λοιπά
Περιγραφή
Πιστοποιητικά
DIN EN ISO 9001:2015
EUROTEC Antriebszubehör GmbH is a company certified according to ISO 9001-2015. The certification body of TÜV SÜD Management Service GmbH certifies that our company is certified for system components for the automation of industrial valves in the areas of
- Development
- Production
- Distribution
has introduced and successfully applies a quality management system
ISO/IEC 80079-34 (ATEX-QM)
EUROTEC Antriebszubehör GmbH is a certified manufacturer of devices and protective systems for intended use in potentially explosive atmospheres in accordance with Directive 2014/34/EU and the quality management standard ISO IEC 80079-34. We are audited annually and attach great importance to safe processes for the manufacture of absolutely safe and reliable products.
You can download the following certificates here:
For further questions about explosion protection, ask our experts
EU declaration of conformity
With our products we meet the requirements of the Machinery Directive 2006/42/EC as well as the Low Voltage Directive 2014/35/EU and the EMC Directive 2014/30/EU.
You can download the EU declarations of conformity for the standard range here:
The ATEX declarations of conformity for the explosion-proof products can be found on the product pages directly for the respective limit switch box series.
SIL
For use in safety-relevant systems and processes, we have carried out an FMEDA for our limit switch boxes and solenoid valves in collaboration with exida and classified our products into the corresponding SIL levels. Our products meet the criteria from SIL 1 to SIL 3.
You can download the SIL declarations of conformity here:
For more information, ask our experts.
EAC-TR (Russia)
Our limit switch boxes are also certified according to the Russian standard EAC TR CU 004 and TR CU 012. You can download the certificate for the explosion-proof area here:
EAC approval for limit switch boxes (Ex-protected)
CCC (China)
Our limit switch boxes are also certified according to the Chinese standard CCC, CNCA-C23-01:2019. You can download the certificates here:
UKCA (England)
Our products for explosion-proof areas are also certified according to the British standard UKCA, UKSI 2016:1107.
ROHS
EUROTEC Antriebszubehör GmbH is aware of its responsibility towards the environment and people.
We attach great importance to the greatest possible transparency in the supply chain and provide all information to the best of our knowledge and belief.
REACH
EUROTEC Antriebszubehör GmbH is aware of its responsibility towards the environment and people.
We attach great importance to the greatest possible transparency in the supply chain and provide all information to the best of our knowledge and belief.
Regulation EC 1907/2006 (REACH)
