Παρελκόμενα

Τα παρελκόμενα ενεργοποιητών χρησιμοποιούνται για τη μηχανική και λειτουργική προσαρμογή βαλβίδων, πνευματικών ενεργοποιητών, χειροκίνητων βανών, αισθητήρων θέσης και συστημάτων αυτοματισμού. Η επιλογή τους πρέπει να γίνεται με βάση το πρότυπο σύνδεσης, τη γεωμετρία στελέχους, το ύψος άξονα, το drilling pattern, τη ροπή λειτουργίας, τους κραδασμούς της εγκατάστασης και την απαίτηση για ανατροφοδότηση θέσης προς PLC ή DCS.

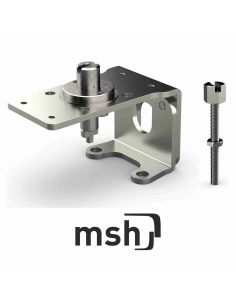

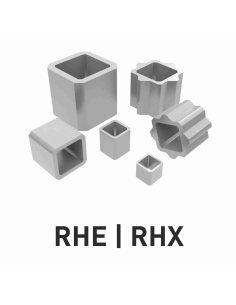

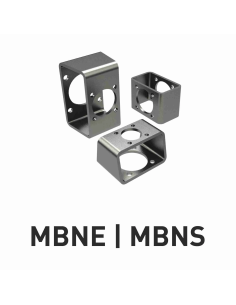

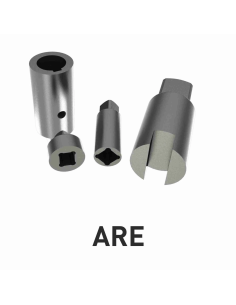

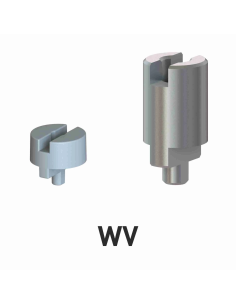

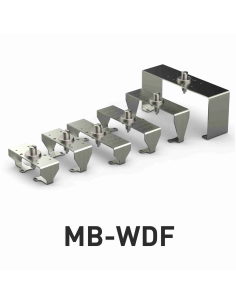

Στην κατηγορία περιλαμβάνονται μπρακέτες, αντάπτορες και mounting kits Eurotec για διασύνδεση κατά VDI/VDE 3845 και ISO 5211. Οι τύποι VDI–VDE–MB, MBH, MB-WDF, IMBHV, MBNE/MBNS, WDF, WV, ARE, RHE/RHX και MSH χρησιμοποιούνται για την ευθυγράμμιση και μηχανική σύνδεση ενεργοποιητή, βαλβίδας, limit switch box, double sensor ή puck. Η σωστή επιλογή περιορίζει εκκεντρότητες, αξονικά φορτία και αστοχίες από κακή σύζευξη μεταξύ στελέχους και ενεργοποιητή.

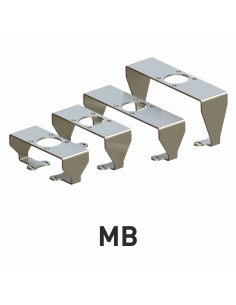

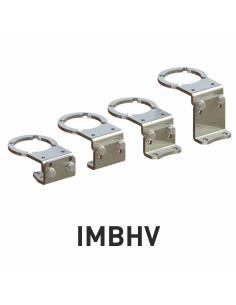

Η μπρακέτα IMBHV αναφέρεται ως ανοξείδωτη κατασκευή 1.4301, ρυθμιζόμενη σε ύψος και πλάτος, για τυποποιημένα drilling patterns κατά VDI/VDE 3845 και ISO 5211. Καλύπτει 80x30 mm και 130x30 mm, ύψη άξονα 20 και 30 mm, ενώ με πρόσθετο κάτω τμήμα μπορεί να καλύψει 40 και 50 mm ή drilling pattern 50x25 mm. Η σειρά MB αφορά μονοκόμματες mounting bridges για διατάξεις με υψηλότερους κραδασμούς.

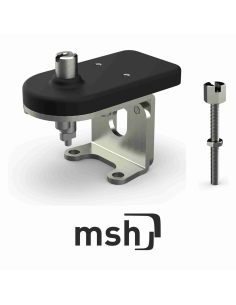

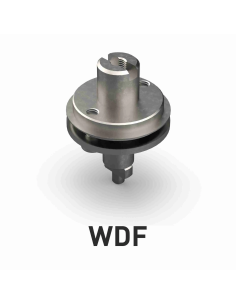

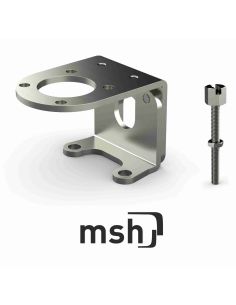

Οι αντάπτορες WDF επιτρέπουν χρήση ίδιου double sensor ή puck σε ενεργοποιητές και βαλβίδες διαφορετικών μεγεθών, μειώνοντας τις παραλλαγές εξαρτημάτων στη συντήρηση. Τα mounting kits MSH-EPV προορίζονται για εγκατάσταση double sensors σε χειροκίνητες βαλβίδες, ώστε να υπάρχει ανατροφοδότηση ανοικτής/κλειστής θέσης και έλεγχος μη εξουσιοδοτημένου χειρισμού.

Κατά την εγκατάσταση πρέπει να ελέγχονται η ομοκεντρικότητα, το ύψος σύζευξης, το υλικό, η αντιδιαβρωτική προστασία, οι κοχλίες, η πρόσβαση σε αισθητήρες και η συμβατότητα με ATEX ή SIL απαιτήσεις όπου η βαλβίδα εντάσσεται σε κύκλωμα ασφαλείας.
