Our practical MBH mounting bridge is made of stainless steel 1.4301 and is height and width adjustable to all standardized drive drilling patterns according to vdi/vde 3845 and ISO 5211. It covers the drilling patterns 80x30mm and 130x30mm and the drive shaft heights 20, 30, 40 and 50mm. We also implement the drilling pattern 50x25mm using a separate lower part. Alternatively, this mounting bridge is also available in stainless steel 1.4571 (A4).

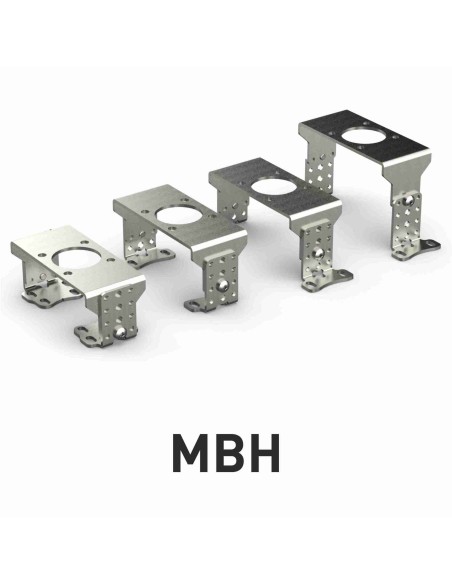

Μπρακέτα Eurotec τύπος VDI - VDE - MBH
Τα μπρακέτα Eurotec VDI/VDE – MBH
Τα Eurotec MBH είναι ρυθμιζόμενα μπρακέτα για τοποθέτηση limit switch box, position indicator ή παρελκομένων ένδειξης θέσης επάνω σε πνευματικούς περιστροφικούς ενεργοποιητές. Χρησιμοποιούνται σε συγκροτήματα βαλβίδων 1/4 στροφής, όπου απαιτείται μηχανική προσαρμογή μεταξύ ενεργοποιητή και συσκευής feedback.
Μηχανική συμβατότητα
- Πρότυπα σύνδεσης: VDI/VDE 3845 και ISO 5211
- Υλικό: ανοξείδωτος χάλυβας 1.4301
- Εναλλακτικό υλικό: 1.4571 / A4
- Ρυθμιζόμενο ύψος και πλάτος
- Drilling patterns: 80 x 30 mm και 130 x 30 mm
- Ύψη άξονα ενεργοποιητή: 20, 30, 40 και 50 mm
- Με ξεχωριστό κάτω τμήμα καλύπτεται και drilling pattern 50 x 25 mm
Ρόλος στην εγκατάσταση
Τα μπρακέτα MBH δεν έρχονται σε επαφή με το ρευστό διεργασίας. Η λειτουργία τους είναι μηχανική: εξασφαλίζουν σωστή απόσταση, ευθυγράμμιση και σταθερή στήριξη του switch box πάνω από τον άξονα του ενεργοποιητή.
Η σωστή επιλογή περιορίζει πλευρικά φορτία στον άξονα ένδειξης, μειώνει μηχανικό τζόγο και βοηθά στη σταθερή ενεργοποίηση των limit switches στις τελικές θέσεις open / close.
Διαφορά από MB
Τα MB είναι μονοκόμματα μπρακέτα για συγκεκριμένο ύψος και drilling pattern. Τα MBH επιλέγονται όταν απαιτείται ρύθμιση στο πεδίο, όταν δεν είναι διαθέσιμη η ακριβής διάσταση του ενεργοποιητή ή όταν πρέπει να καλυφθούν διαφορετικές σειρές πνευματικών actuator με ένα εξάρτημα.
Πρότυπα και πιστοποιήσεις
Η Eurotec αναφέρει πιστοποίηση DIN EN ISO 9001:2015 και ISO/IEC 80079-34 για παραγωγή εξοπλισμού και προστατευτικών συστημάτων που προορίζονται για εκρηκτικές ατμόσφαιρες. Τα μπρακέτα παραμένουν μηχανικό εξάρτημα στήριξης· η Ex καταλληλότητα του συνολικού συγκροτήματος εξαρτάται από το switch box, τον ενεργοποιητή και την εγκατάσταση.
FAQ
Πότε επιλέγονται τα MBH;
Όταν χρειάζεται ρυθμιζόμενη βάση VDI/VDE για διαφορετικά ύψη άξονα ή drilling patterns ενεργοποιητή.
Τι ελέγχεται στη συντήρηση;
Σύσφιξη βιδών, διάβρωση, ευθυγράμμιση άξονα, μηχανικός τζόγος και σωστή εναλλαγή των limit switches.
Τεχνικά Φυλλάδια / Οδηγίες Χρήσης / Λοιπά
Περιγραφή
Πιστοποιητικά
DIN EN ISO 9001:2015
EUROTEC Antriebszubehör GmbH is a company certified according to ISO 9001-2015. The certification body of TÜV SÜD Management Service GmbH certifies that our company is certified for system components for the automation of industrial valves in the areas of
- Development
- Production
- Distribution
has introduced and successfully applies a quality management system
ISO/IEC 80079-34 (ATEX-QM)
EUROTEC Antriebszubehör GmbH is a certified manufacturer of devices and protective systems for intended use in potentially explosive atmospheres in accordance with Directive 2014/34/EU and the quality management standard ISO IEC 80079-34. We are audited annually and attach great importance to safe processes for the manufacture of absolutely safe and reliable products.
You can download the following certificates here:
For further questions about explosion protection, ask our experts
EU declaration of conformity
With our products we meet the requirements of the Machinery Directive 2006/42/EC as well as the Low Voltage Directive 2014/35/EU and the EMC Directive 2014/30/EU.
You can download the EU declarations of conformity for the standard range here:
The ATEX declarations of conformity for the explosion-proof products can be found on the product pages directly for the respective limit switch box series.
SIL
For use in safety-relevant systems and processes, we have carried out an FMEDA for our limit switch boxes and solenoid valves in collaboration with exida and classified our products into the corresponding SIL levels. Our products meet the criteria from SIL 1 to SIL 3.
You can download the SIL declarations of conformity here:
For more information, ask our experts.
EAC-TR (Russia)
Our limit switch boxes are also certified according to the Russian standard EAC TR CU 004 and TR CU 012. You can download the certificate for the explosion-proof area here:
EAC approval for limit switch boxes (Ex-protected)
CCC (China)
Our limit switch boxes are also certified according to the Chinese standard CCC, CNCA-C23-01:2019. You can download the certificates here:
UKCA (England)
Our products for explosion-proof areas are also certified according to the British standard UKCA, UKSI 2016:1107.
ROHS
EUROTEC Antriebszubehör GmbH is aware of its responsibility towards the environment and people.
We attach great importance to the greatest possible transparency in the supply chain and provide all information to the best of our knowledge and belief.
REACH
EUROTEC Antriebszubehör GmbH is aware of its responsibility towards the environment and people.
We attach great importance to the greatest possible transparency in the supply chain and provide all information to the best of our knowledge and belief.
Regulation EC 1907/2006 (REACH)
