In many cases, a rotary actuator cannot or must not be mounted directly on the valve without mounting accessories. We not only offer you the right adapters for this, but also the design of the right mounting parts. Simply send us the data sheets for the valve and actuator with your request, along with the details of the respective size and nominal width that you want to combine. We'll take care of the rest. This saves you a lot of time and we also provide a full guarantee for the accuracy of the fit.
Αντάπτορες Eurotec τύπος ARE
Αντάπτορες Eurotec ARE

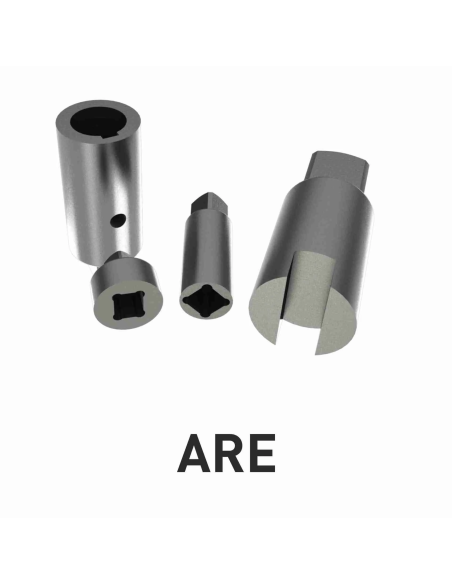

Οι Eurotec ARE είναι αντάπτορες / coupling blanks για σύνδεση περιστροφικού ενεργοποιητή με άξονα βαλβίδας. Χρησιμοποιούνται όταν ο actuator δεν μπορεί να συνδεθεί απευθείας στη βαλβίδα λόγω διαφορετικής γεωμετρίας άξονα, ύψους ή διαμόρφωσης drive. Η πλευρά προς τον ενεργοποιητή κατεργάζεται σύμφωνα με το actuator, ενώ η πλευρά προς τη βαλβίδα παραμένει ακατέργαστη ή ημι-κατεργασμένη για τελική κατεργασία ανά shaft.
Ρόλος στην εγκατάσταση
Ο ARE τοποθετείται μεταξύ εξόδου ενεργοποιητή και στελέχους βαλβίδας. Δεν έρχεται σε επαφή με το ρευστό διεργασίας. Η λειτουργία του είναι καθαρά μηχανική: μεταφορά ροπής και αντιστάθμιση διαφορετικών διαστάσεων σύνδεσης.
Χρησιμοποιείται σε συγκροτήματα με:
- σφαιρικές βαλβίδες,
- βαλβίδες πεταλούδας,
- plug valves,
- πνευματικούς ή ηλεκτρικούς περιστροφικούς ενεργοποιητές,
- εφαρμογές retrofit όπου η υπάρχουσα βαλβίδα δεν έχει τυποποιημένο drive.
Σημεία επιλογής
Η επιλογή του ARE γίνεται από τα datasheets βαλβίδας και ενεργοποιητή. Η Eurotec αναφέρει ότι απαιτούνται στοιχεία για τη βαλβίδα, τον actuator, το μέγεθος και το DN ώστε να σχεδιαστούν τα κατάλληλα mounting parts.
Ελέγχονται:
- τύπος άξονα βαλβίδας: καρέ, keyed, double-D ή ειδική κατεργασία,
- διάσταση εξόδου actuator,
- απαιτούμενη ροπή,
- ύψος σύζευξης,
- φλάντζες ISO 5211,
- ανοχές και ευθυγράμμιση.
Τεχνική παρατήρηση
Λανθασμένη κατεργασία coupling μπορεί να προκαλέσει έκκεντρο φορτίο, αυξημένη ροπή λειτουργίας, φθορά στο stem packing ή ατελές κλείσιμο της βαλβίδας. Για αυτό ο ARE πρέπει να επιλέγεται μαζί με τα αντίστοιχα μπρακέτα ή mounting kit.
Πιστοποιήσεις
Η Eurotec αναφέρει πιστοποίηση DIN EN ISO 9001:2015 και ISO/IEC 80079-34 για παραγωγή εξοπλισμού που προορίζεται για εκρηκτικές ατμόσφαιρες. Η Ex καταλληλότητα αφορά το συνολικό συγκρότημα και όχι μόνο τον μηχανικό αντάπτορα.
FAQ
Πότε χρησιμοποιείται ARE;
Όταν απαιτείται ειδική μηχανική προσαρμογή μεταξύ άξονα βαλβίδας και εξόδου ενεργοποιητή.
Τι ελέγχεται στη συντήρηση;
Μηχανικός τζόγος, σύσφιξη, διάβρωση, ευθυγράμμιση, φθορά coupling και αύξηση ροπής λειτουργίας.
