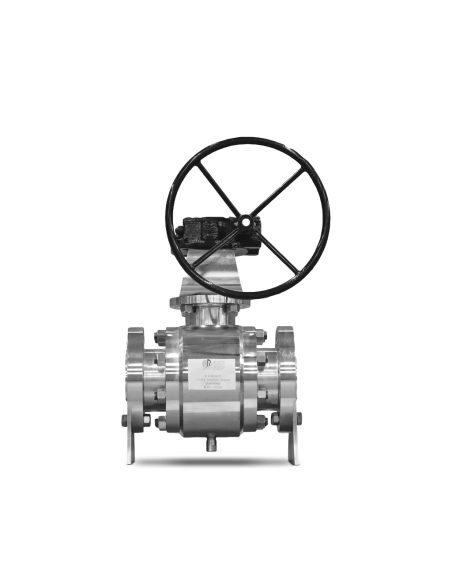

Σφαιρικός κρουνός Mei Trunnion Mounted τύπος TV

Σφαιρικός κρουνός MEI Type TV Trunnion Mounted

Η σειρά MEI TV είναι σφαιρικός κρουνός side-entry trunnion mounted για απομόνωση υγρών ή αερίων σε βιομηχανικές γραμμές. Η κατασκευή διατίθεται σε full bore ή reduced bore, με εύρος από 1½" έως 12"×10" και pressure classes που εμφανίζονται στον πίνακα ως ANSI 150, 300, 600, 900 και 1500, με RF ή RTJ άκρα ανά πίεση και διάσταση.

Τεχνικά χαρακτηριστικά

• Σχεδιασμός: side-entry trunnion ball valve
• Έδρες: soft seated ή metal seated
• Στεγανοποίηση: διπλά O-rings για εξωτερική στεγανότητα
• Αντιστατική διάταξη: ελατήριο ή χαλύβδινη μπίλια κατά API 6D
• Χειρισμός: μοχλός, μειωτήρας, πνευματικός ή ηλεκτρικός ενεργοποιητής
• Επιλογές: προέκταση άξονα ή προέκταση gland flange
• Υλικά υπό πίεση: forged carbon steel, low-alloy steel, ωστενιτικός ανοξείδωτος χάλυβας ή ειδικά υλικά κατόπιν απαίτησης μέσου.

Λειτουργική λογική trunnion

Η σφαίρα στηρίζεται μηχανικά στον άξονα και στο trunnion, μειώνοντας τη ροπή χειρισμού και τη μηχανική φόρτιση των εδρών σε σχέση με floating σχεδιασμό. Η επιλογή είναι κατάλληλη για μεγαλύτερα DN, υψηλότερες διαφορικές πιέσεις και γραμμές όπου απαιτείται επαναλαμβανόμενη on/off απομόνωση.

Σημεία συντήρησης

Το τεχνικό σχέδιο δείχνει drain plug, vent plug, seat injector, stem injector, check valve και fire-safe gaskets. Αυτά τα στοιχεία είναι χρήσιμα σε εφαρμογές όπου προβλέπονται αποστράγγιση κοιλότητας, εξαέρωση, emergency sealant injection ή έλεγχος διαρροής πριν από συντήρηση.

Εφαρμογές

Χρήση σε φυσικό αέριο, υδρογονάνθρακες, χημικά, ατμούς διεργασίας και βιομηχανικά αέρια, εφόσον επιβεβαιωθούν υλικά σώματος, έδρες, pressure class, θερμοκρασία και συμβατότητα στεγανοποιήσεων.

FAQ

Πότε επιλέγεται reduced bore;
Όταν η πτώση πίεσης είναι αποδεκτή και δεν απαιτείται pigging.

Τι χρειάζεται για προδιαγραφή;
NPS, Class, full/reduced bore, RF ή RTJ, υλικό σώματος, soft ή metal seat, θερμοκρασία, μέσο και τύπος ενεργοποίησης.
