Σφαιρικοί Κρουνοί Trunnion Mounted

Οι σφαιρικοί κρουνοί trunnion mounted χρησιμοποιούνται ως βαλβίδες απομόνωσης σε γραμμές μεγάλων διαμέτρων ή υψηλής διαφορικής πίεσης, όπου η floating ball σχεδίαση θα αύξανε σημαντικά τα φορτία στις έδρες και τη ροπή χειρισμού. Η σφαίρα στηρίζεται μηχανικά σε άνω και κάτω άξονα, με αποτέλεσμα τα υδραυλικά φορτία να μεταφέρονται στο σώμα και όχι αποκλειστικά στα seat rings. Η διάταξη αυτή επιτρέπει σταθερότερη λειτουργία σε εφαρμογές oil & gas, χημικών, πετροχημικών, ενέργειας, marine, tank terminals, mining, waste treatment και μεταφοράς ειδικών ρευστών.

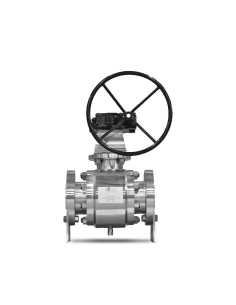

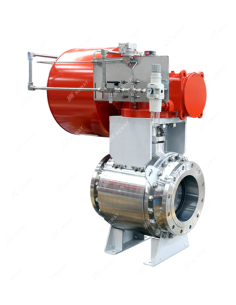

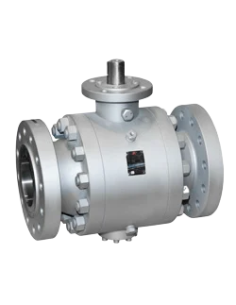

Η κατηγορία περιλαμβάνει full bore και reduced bore εκδόσεις, split body, 3-piece, side entry, top entry και welded body κατασκευές, με φλαντζωτές συνδέσεις και τυποποίηση ANSI. Οι διαθέσιμες κλάσεις πίεσης καλύπτουν ASME Class 150, 300, 600, 900, 1500 και 2500, ενώ σε επιμέρους σειρές αναφέρονται σχεδιασμοί DN50–DN900 / 2”–36” και PN16–PN420. Τα υλικά σώματος περιλαμβάνουν ASTM A105N, A216 WCB, A350 LF2, A352 LCB, A182 F316 και ανοξείδωτες ποιότητες ASTM A351 CF8, CF3, CF3M, CF8M, με έδρες PTFE, RPTFE, Devlon ή PEEK ανάλογα με πίεση, θερμοκρασία, μέσο και απαίτηση στεγανότητας.

Κατά την επιλογή πρέπει να ελέγχονται bore requirement, line pigging, μέγιστο Δp, ροπή ενεργοποίησης, θερμοκρασιακό εύρος seat/seal, συμβατότητα με υδρογονάνθρακες ή διαβρωτικά μέσα και πιθανή απαίτηση double block and bleed ή cavity relief. Για εγκαταστάσεις με απαιτήσεις συμμόρφωσης εξετάζονται API 6D, PED, MSS SP 55, NACE MR0175/ISO 15156, NACE MR0103/ISO 17945, fire-safe API 607 / ISO 10497 / API 6FA, ISO 15848 / TA-LUFT για fugitive emissions και ATEX. Σε αυτοματισμούς απαιτείται έλεγχος actuator sizing με βάση break torque, running torque και μέγιστη διαφορική πίεση στη θέση κλεισίματος.
