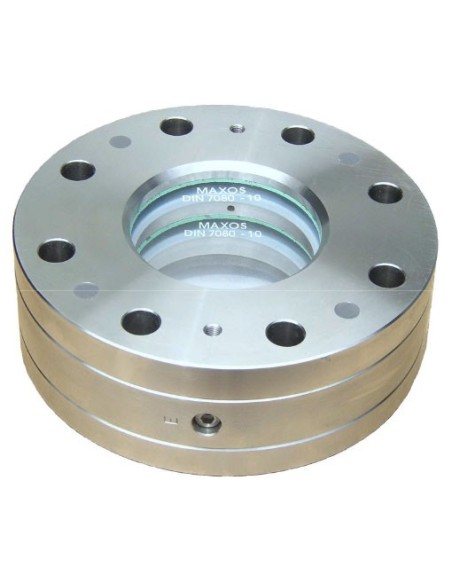

Υαλοδείκτης δεξαμενής Noris τύπος 121-D

Υαλοδείκτης δεξαμενής Noris Type 121-D

Ο Noris Type 121-D είναι κυκλικός υαλοδείκτης κατά DIN 28121 για τοποθέτηση σε υπάρχουσες DIN φλάντζες. Η έκδοση 121-D διαφοροποιείται από τον Type 121 λόγω διάταξης με διπλό παράθυρο ασφαλείας: κάθε γυάλινος δίσκος είναι ικανός να παραλάβει την πίεση σχεδιασμού, ώστε σε αστοχία του ενός να παραμένει ενεργό το δεύτερο φράγμα χωρίς απώλεια στεγανότητας.

Συνθήκες λειτουργίας

• Πίεση λειτουργίας: 10 bar ή 25 bar
• Θερμοκρασία λειτουργίας: 150 °C ή 200 °C
• Πρότυπο: DIN 28121
• Σύνδεση: φλαντζωτή, για υφιστάμενες DIN φλάντζες
• Στεγανοποίηση: σύστημα O-ring μεταξύ των φλαντζών
• Πιστοποιητικά προαιρετικά: EN 10204-2.2 ή EN 10204-3.1

Υλικά και κατασκευή

Τα υλικά και οι διαστάσεις παραπέμπουν στο datasheet του Bauform 121. Για τον Type 121 αναφέρονται βάση και κάλυμμα από χάλυβα ή ανοξείδωτο 1.4571, γυαλί βοριοπυριτικό κατά DIN 7080 και PTFE enveloped gasket έως 200 °C. Οι διαστάσεις του Type 121 καλύπτουν DN 40 έως DN 200 για 10 ή 25 bar.

Τυπικές εφαρμογές

• Δεξαμενές, λέβητες και σιλό με φλαντζωτή αναμονή
• Οπτική επιθεώρηση στάθμης, αφρισμού, χρώματος ή διαύγειας μέσου
• Εφαρμογές όπου απαιτείται πρόσθετο δευτερεύον γυάλινο φράγμα
• Διεργασίες με ανάγκη τοπικού φωτισμού ή παρατήρησης εσωτερικού δοχείου

Επιλογές

Διατίθενται ειδικές επιφάνειες φλαντζών, θερμαντικό στοιχείο έναντι θάμβωσης, επενδυμένη φλάντζα βάσης, φωτιστικά υαλοδείκτη, ANSI σύνδεση και ειδική κατασκευή για θερμοκρασίες άνω των 200 °C.

Κριτήρια επιλογής

Ο Type 121-D επιλέγεται όταν η ανάλυση κινδύνου απαιτεί διπλή γυάλινη προστασία έναντι απλής διάταξης Type 121. Η τελική επιλογή πρέπει να ελέγχει πίεση σχεδιασμού, θερμοκρασία, συμβατότητα O-ring με το μέσο, υλικό φλάντζας και απαιτούμενη πιστοποίηση υλικών.

FAQ

Χρειάζεται actuator;
Όχι. Είναι στατικό εξάρτημα οπτικής επιθεώρησης.

Πότε προτιμάται έναντι του Type 121;
Όταν απαιτείται διπλό παράθυρο ασφαλείας για περιορισμό διαρροής σε περίπτωση θραύσης ενός γυάλινου δίσκου.

Τι ελέγχεται στη συντήρηση;
Κατάσταση γυάλινων δίσκων, O-ring, επιφάνειες έδρασης, κοχλίες, ροπή σύσφιξης και ίχνη διαρροής στη φλαντζωτή σύνδεση.
