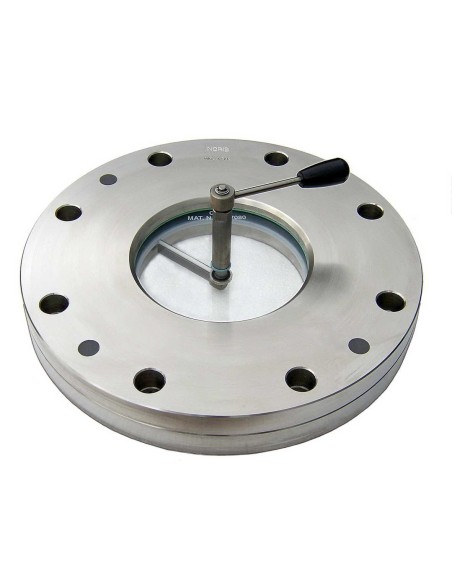

Υαλοδείκτης δεξαμενής Noris τύπος 121-W

Υαλοδείκτης δεξαμενής Noris Type 121-W

Ο Noris Type 121-W είναι κυκλικός υαλοδείκτης κατά DIN 28121 για τοποθέτηση σε υπάρχουσες φλάντζες, με ενσωματωμένο καθαριστήρα στην εσωτερική πλευρά του γυαλιού. Βασίζεται στη διάταξη Bauform 121 και χρησιμοποιείται όταν το προϊόν δημιουργεί φιλμ, στερεές επικαθίσεις ή θάμβωση που περιορίζουν την οπτική επιθεώρηση.

Συνθήκες λειτουργίας

• Ονομαστικές διαστάσεις: DN 40 έως DN 200
• Πρότυπο: DIN 28121
• Σύνδεση: βιδωτή τοποθέτηση σε υπάρχουσα φλάντζα
• Πίεση λειτουργίας: κατόπιν συμφωνίας για την έκδοση 121-W
• Βασική σειρά 121: 10 bar ή 25 bar, έως 200 °C
• Γυαλί βάσης 121: βοριοπυριτικό κατά DIN 7080
• Στεγανοποίηση βάσης 121: PTFE enveloped gasket έως 200 °C

Λεπίδες καθαριστήρα

Η επιλογή λεπίδας γίνεται με βάση το μέσο και τη θερμοκρασία:

• Σιλικόνη έως 180 °C για υγρά μέσα
• PTFE έως 200 °C για μέσα με στερεά ή πιο επιβαρυμένη επιφάνεια επαφής
• Τυπική εκτέλεση: μονός βραχίονας καθαρισμού
• Προαιρετικά: διπλός βραχίονας καθαρισμού

Τυπικές εφαρμογές

• Δεξαμενές ανάμιξης με αφρισμό ή επικάλυψη στο γυαλί
• Σιλό και δοχεία με σκόνες ή στερεά σωματίδια
• Χημικές διεργασίες με επικαθίσεις προϊόντος
• Δοχεία όπου απαιτείται επιθεώρηση χωρίς άνοιγμα ή αποσυναρμολόγηση

Κριτήρια επιλογής

Ο Type 121-W επιλέγεται αντί του απλού Type 121 όταν η ορατότητα μειώνεται κατά τη λειτουργία. Πριν την παραγγελία πρέπει να επιβεβαιώνονται DN, πίεση σχεδιασμού, υλικό φλάντζας, συμβατότητα λεπίδας με το μέσο, θερμοκρασία και απαιτήσεις πιστοποίησης EN 10204-2.2 ή 3.1, όπου ζητούνται για τη βασική σειρά 121.

FAQ

Χρειάζεται actuator;
Όχι. Η τεκμηρίωση αναφέρει ενσωματωμένο καθαριστήρα, όχι αυτοματοποιημένο actuator.

Πότε προτιμάται PTFE λεπίδα;
Σε μέσα με στερεά ή επικαθίσεις, έως 200 °C.

Τι ελέγχεται στη συντήρηση;
Γυαλί, παρεμβύσματα, άξονας καθαριστήρα, λεπίδα, ροπή κοχλιών και ίχνη διαρροής στη φλαντζωτή σύνδεση.
