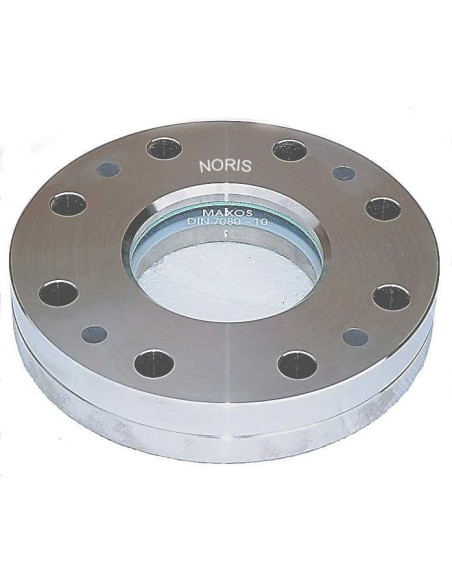

Υαλοδείκτης δεξαμενής Noris τύπος 121-A

Υαλοδείκτης δεξαμενής Noris Type 121-A

Ο Noris Type 121-A είναι κυκλικό συγκρότημα υαλοδείκτη για τοποθέτηση σε υπάρχουσες ANSI φλάντζες. Χρησιμοποιείται για οπτική επιθεώρηση ή φωτισμό του εσωτερικού κλειστών δοχείων, όπως δεξαμενές, λέβητες και σιλό. Παραδίδεται συναρμολογημένος και βιδώνεται απευθείας στη φλαντζωτή αναμονή.

Τεχνικά χαρακτηριστικά

• Σχεδίαση: παρόμοια με DIN 28121
• Σύνδεση: ANSI flange design
• Βασική εκτέλεση: για ANSI 150 lbs
• Πίεση λειτουργίας: 10 bar
• Θερμοκρασία λειτουργίας: έως 200 °C
• Μεγέθη: 1½” έως 8”
• Πιστοποιητικά υλικών: EN 10204-2.2 ή EN 10204-3.1 προαιρετικά

Υλικά και στεγανοποίηση

Η βάση και το κάλυμμα διατίθενται από χάλυβα ή ανοξείδωτο 1.4571, με δυνατότητα άλλων υλικών κατόπιν απαίτησης. Το γυαλί είναι βοριοπυριτικό κατά DIN 7080. Η στεγανοποίηση γίνεται με PTFE enveloped gasket, κατάλληλο για θερμοκρασία έως 200 °C.

Επιλογές διαμόρφωσης

• Ειδική κατασκευή για θερμοκρασίες άνω των 200 °C
• Εκδόσεις υψηλότερης πίεσης
• ANSI 300 lbs ή 600 lbs
• Διπλό παράθυρο ασφαλείας
• Φωτιστικό υαλοδείκτη
• Επένδυση στη φλάντζα βάσης

Κριτήρια επιλογής

Ο Type 121-A επιλέγεται όταν το δοχείο διαθέτει ANSI φλαντζωτή αναμονή, αντί για σύνδεση DIN. Σε σύγκριση με τον Type 121, η βασική διαφορά είναι η γεωμετρία σύνδεσης: ο Type 121 αφορά DIN φλάντζες, ενώ ο Type 121-A προορίζεται για ANSI φλάντζες.

Για διαβρωτικά υγρά ή χημικά περιβάλλοντα εξετάζεται ανοξείδωτη κατασκευή 1.4571. Για θερμές διεργασίες πρέπει να επιβεβαιώνονται η θερμοκρασία σχεδιασμού, το υλικό παρεμβύσματος και η συμβατότητα του PTFE με το μέσο.

FAQ

Χρειάζεται actuator;
Όχι. Είναι στατικό εξάρτημα οπτικής επιθεώρησης.

Είναι δείκτης συνεχούς μέτρησης στάθμης;
Όχι. Παρέχει άμεση οπτική επιβεβαίωση στάθμης, αφρισμού, χρώματος ή κατάστασης μέσου.

Τι ελέγχεται στη συντήρηση;
Γυαλί, παρεμβύσματα, κοχλίες, ροπή σύσφιξης και ίχνη διαρροής στη φλαντζωτή σύνδεση.
