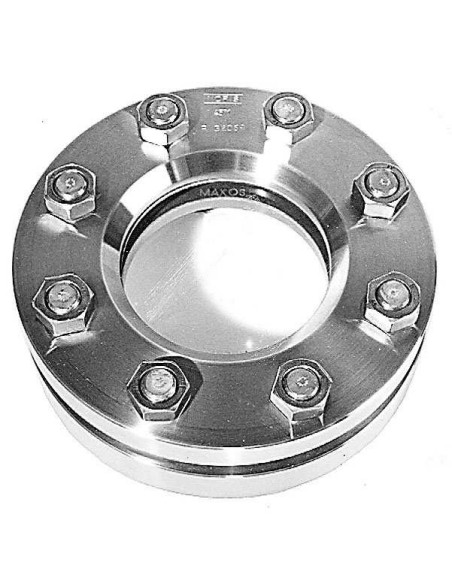

Ο Noris Type 119 είναι κυκλικός υαλοδείκτης δεξαμενής PN 6 για οπτική επιθεώρηση ή φωτισμό του εσωτερικού κλειστών δοχείων, όπως δεξαμενές, λέβητες και σιλό. Η εγκατάσταση γίνεται με συγκόλληση της βάσης απευθείας στο κέλυφος του δοχείου.
Συνθήκες λειτουργίας
Πίεση λειτουργίας: έως 6 bar
Κλάση: PN 6
Θερμοκρασία λειτουργίας: 150 °C ή 280 °C, ανάλογα με γυαλί και στεγανοποίηση
Διαστάσεις: DN 50 έως DN 200
Πρότυπο σχεδίασης: σύμφωνα με DIN 28120
Πιστοποιητικά: EN 10204-2.2 ή EN 10204-3.1 προαιρετικά
Υλικά και στεγανοποίηση
Η βάση και το καπάκι τύπου φλάντζας διατίθενται σε RSt 37-2, H II, WN 1.4541 και WN 1.4571. Για κοχλίες προβλέπονται 5.6 γαλβανισμένοι, A2-70 ή A4-70. Το γυαλί μπορεί να είναι βοριοπυριτικό κατά DIN 7080 ή soda-lime κατά DIN 8902. Η βασική στεγανοποίηση είναι χωρίς αμίαντο, με δυνατότητα άλλων υλικών ή O-ring για εφαρμογές κενού.
Τυπικές εφαρμογές
Δεξαμενές νερού, συμπυκνωμάτων, ελαίων ή ήπιων χημικών
Λέβητες και δοχεία διεργασίας χαμηλής πίεσης
Σιλό ή κλειστά δοχεία όπου απαιτείται εσωτερικός οπτικός έλεγχος
Έλεγχος αφρισμού, καθαρότητας, χρώματος, επικαθίσεων ή ανάδευσης
Επιλογές εξοπλισμού
Για συνθήκες με ρύπανση του γυαλιού μπορεί να χρησιμοποιηθεί καθαριστήρας Bauform 190 + 195 ή σύστημα πλύσης Bauform 198. Για αυξημένη προστασία χειριστή προβλέπεται διπλό παράθυρο ασφαλείας Bauform 126. Διατίθενται επίσης φωτιστικά υαλοδείκτη και ειδικές εκδόσεις βάσει απαίτησης εφαρμογής.
Κριτήρια επιλογής
Η επιλογή υλικού γίνεται με βάση το μέσο, τη θερμοκρασία, την ύπαρξη διαβρωτικών συστατικών και τις απαιτήσεις πιστοποίησης. Σε διαβρωτικό περιβάλλον προτιμώνται ανοξείδωτες εκδόσεις 1.4541 ή 1.4571. Στη συντήρηση ελέγχονται ροπή κοχλιών, κατάσταση παρεμβυσμάτων, θάμβωση ή ρωγμές γυαλιού και ίχνη διαρροής στην έδρα στεγανοποίησης.
FAQ
Είναι δείκτης στάθμης; Όχι κυρίως. Είναι υαλοδείκτης επιθεώρησης για άμεση οπτική παρατήρηση εσωτερικού δοχείου.
Υποστηρίζει κενό; Ναι, με κατάλληλη έκδοση O-ring.
Χρειάζεται actuator; Όχι. Είναι στατικό εξάρτημα επιθεώρησης χωρίς μηχανισμό ενεργοποίησης.
