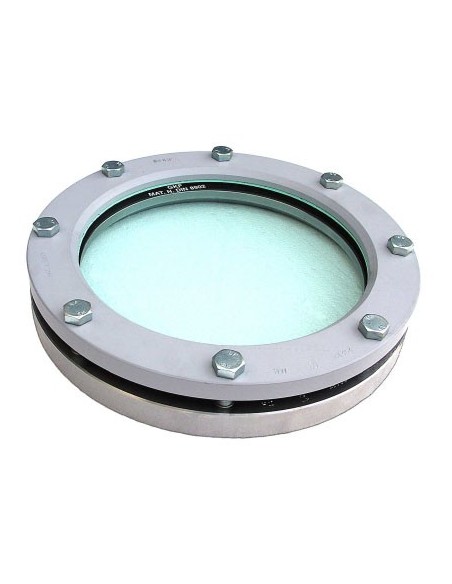

Υαλοδείκτης δεξαμενής Noris τύπος 118

Υαλοδείκτης δεξαμενής Noris Type 118

Ο Noris Type 118 είναι κυκλικός υαλοδείκτης χαμηλής πίεσης για οπτική επιθεώρηση και φωτισμό του εσωτερικού κλειστών δοχείων, όπως δεξαμενές, λέβητες και σιλό. Η κατασκευή του προβλέπει συγκόλληση απευθείας στο κέλυφος της δεξαμενής και συναρμολόγηση με βάση, καπάκι τύπου φλάντζας, γυάλινο δίσκο, παρεμβύσματα και κοχλίες.

Συνθήκες λειτουργίας

• Ονομαστική πίεση: PN 2.5 / έως 2,5 bar
• Θερμοκρασία λειτουργίας: 150 °C ή 280 °C, ανάλογα με την έκδοση στεγανοποίησης και το γυαλί
• Διαστάσεις: DN 50 έως DN 200
• Πρότυπο αναφοράς: σύμφωνα με DIN 28120
• Πιστοποιητικό υλικών: EN 10204-3.1 προαιρετικά

Υλικά και στεγανοποίηση

Διαθέσιμα υλικά βάσης και καλύμματος είναι RSt 37-2, H II, 1.4541 και 1.4571. Οι κοχλίες μπορούν να είναι γαλβανισμένοι 5.6, A2-70 ή A4-70. Το γυαλί επιλέγεται ως βοριοπυριτικό κατά DIN 7080 ή soda-lime κατά DIN 8902. Η βασική στεγανοποίηση είναι χωρίς αμίαντο, με δυνατότητα άλλων υλικών ή O-ring για εφαρμογές κενού.

Τυπικές εφαρμογές

• Δεξαμενές αποθήκευσης υγρών χαμηλής πίεσης
• Λέβητες και δοχεία διεργασίας με ανάγκη οπτικού ελέγχου
• Σιλό ή κλειστά δοχεία όπου απαιτείται επιθεώρηση εσωτερικού χώρου
• Σημεία όπου χρειάζεται τοπική επιβεβαίωση στάθμης, χρώματος, αφρισμού ή καθαρότητας μέσου

Επιλογή έκδοσης

Για διαβρωτικά ή απαιτητικά μέσα προτιμώνται ανοξείδωτα υλικά 1.4541 ή 1.4571. Για αυξημένη μηχανική προστασία μπορεί να εξεταστεί διπλό παράθυρο ασφαλείας Bauform 126. Για δεξαμενές με επικαθίσεις στο γυαλί διατίθεται καθαριστήρας Bauform 190. Δεν απαιτείται actuator, καθώς πρόκειται για στατικό εξάρτημα οπτικής επιθεώρησης.

FAQ

Είναι κατάλληλος για πίεση δικτύου;
Όχι. Η χρήση του αφορά χαμηλή πίεση έως 2,5 bar.

Μπορεί να χρησιμοποιηθεί σε κενό;
Ναι, με κατάλληλη έκδοση στεγανοποίησης O-ring.

Τι ελέγχεται στη συντήρηση;
Ροπή κοχλιών, κατάσταση παρεμβυσμάτων, ρωγμές ή θάμβωση γυαλιού και ίχνη διαρροής γύρω από την έδρα στεγανοποίησης.
