Αντλίες Συμπυκνωμάτων ADCA σειρά Adcamat τύπος POPS-KT (Triplex)

ADCA ADCAMat POPS-KT Triplex – Τριπλή μηχανική μονάδα συμπυκνωμάτων

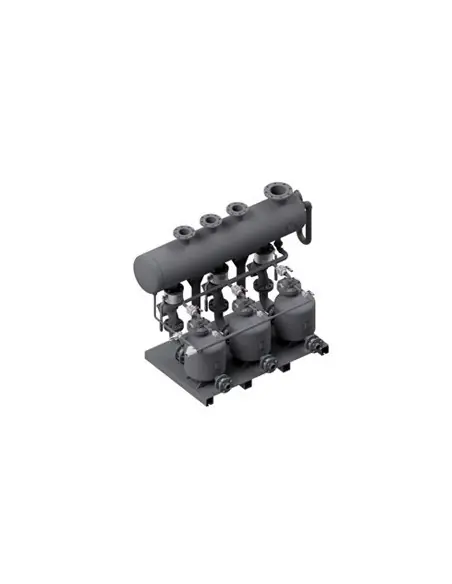

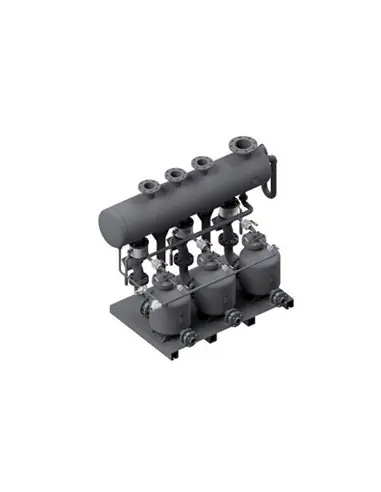

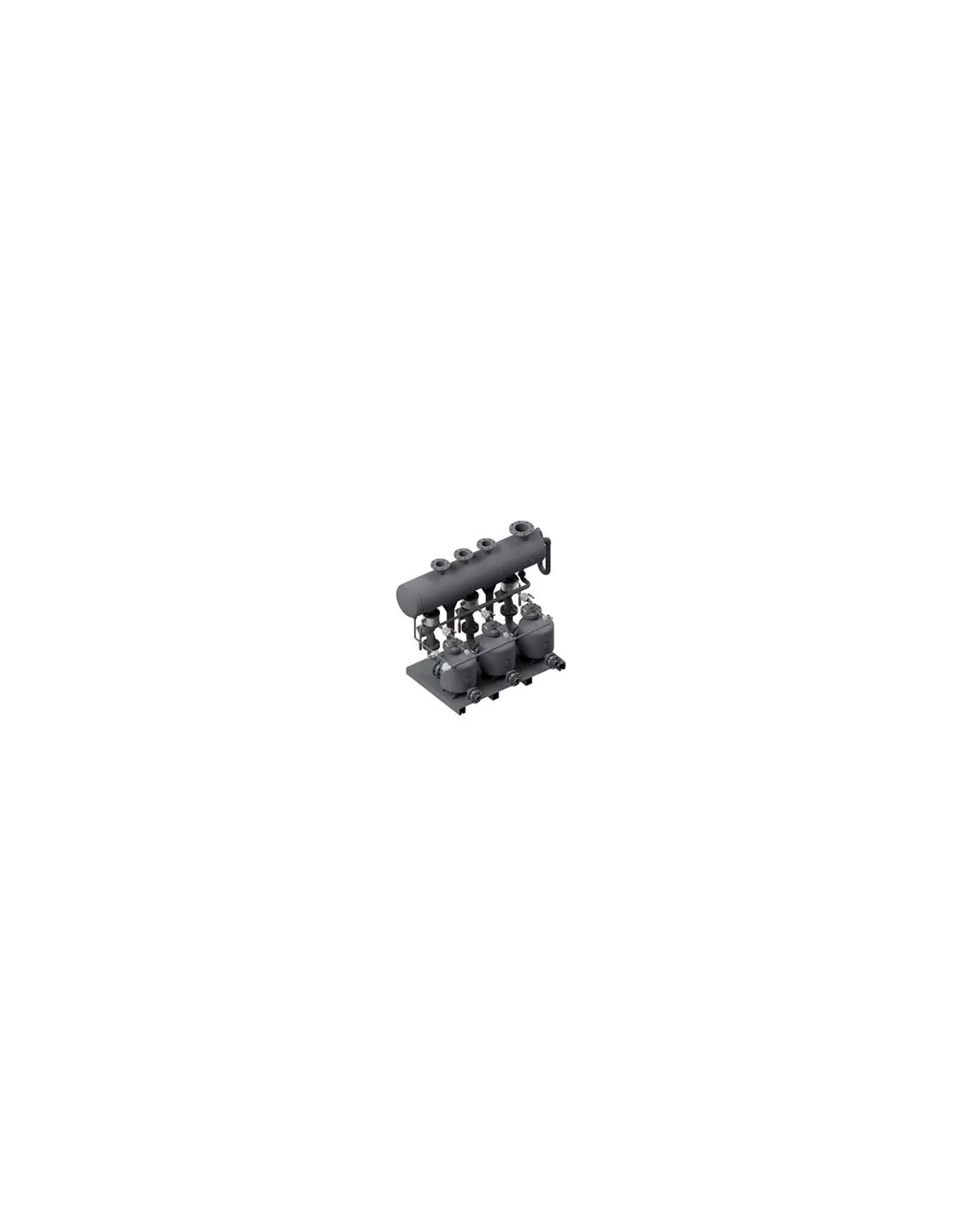

Η POPS-KT Triplex είναι προσυναρμολογημένη μονάδα με τρεις μηχανικές αντλίες ADCAMat σε παράλληλη διάταξη, αεριζόμενο δοχείο συλλογής και παρελκόμενα σωληνωμένα σε κοινό μεταλλικό πλαίσιο. Χρησιμοποιείται για ανύψωση ή μεταφορά θερμών συμπυκνωμάτων όταν η γραμμή επιστροφής έχει αντίθλιψη ή υψομετρική ανύψωση που δεν επιτρέπει απορροή μόνο με ατμοπαγίδα.

Τεχνική διαμόρφωση

• Διάταξη: 3 × ADCAMat POPS pumps
• Κινητήριο μέσο: ατμός ή πεπιεσμένος αέρας
• Συνδέσεις: φλάντζες EN 1092-1 PN16
• Διαθέσιμα μεγέθη: 3 × DN50×50 και 3 × DN80×50
• Μέγιστη πίεση λειτουργίας receiver: 0,5 bar
• PED: Group 2, Category 2, CE marked
• Συνδέσεις receiver: εξαερισμός DN150, είσοδοι συμπυκνωμάτων DN80 ή DN100, overflow 2"

Εξοπλισμός skid

Η μονάδα περιλαμβάνει receiver, βάνες MWS1/M3i, φίλτρα IS16F και IS140, αντεπίστροφες RD40, ατμοπαγίδα UCX41 + UBS20, overflow και μεταλλική βάση. Η διάταξη παραδίδεται έτοιμη για σύνδεση στις γραμμές συμπυκνωμάτων, εξαερισμού, κινητήριου μέσου και κατάθλιψης.

Πότε επιλέγεται Triplex

Η Triplex έκδοση επιλέγεται όταν η παροχή συμπυκνωμάτων υπερβαίνει τη δυνατότητα Simplex ή Duplex, ή όταν απαιτείται μεγαλύτερη λειτουργική ευελιξία σε μεταβαλλόμενο φορτίο. Δύο ή περισσότερα skids μπορούν να συνδεθούν παράλληλα για ακόμη μεγαλύτερη παροχή, με τελικό έλεγχο βάσει μανομετρικού, motive pressure και filling head.

Stall condition

Σε εναλλάκτες με βαλβίδα ελέγχου ατμού, η πίεση P1 μειώνεται σε μερικό φορτίο. Αν η αντίθλιψη P2 γίνει ίση ή μεγαλύτερη από την P1, η ατμοπαγίδα δεν αποστραγγίζει και το συμπύκνωμα συσσωρεύεται, προκαλώντας πτώση μεταφοράς θερμότητας, υδραυλικό πλήγμα, διάβρωση και θόρυβο.

FAQ

Απαιτεί ηλεκτρική τροφοδοσία;
Όχι για την άντληση. Η εκτόπιση γίνεται μηχανικά με ατμό ή πεπιεσμένο αέρα.

Τι χρειάζεται ιδιαίτερη προσοχή στην εγκατάσταση;
Η γραμμή εξαερισμού πρέπει να είναι ελεύθερη και αυτοαποστραγγιζόμενη προς το receiver.
