Ολοκληρωμένα Συστήματα

Τα ολοκληρωμένα συστήματα και skids χρησιμοποιούνται σε βιομηχανικά δίκτυα ατμού, συμπυκνωμάτων και θερμικών διεργασιών όπου απαιτείται προκαθορισμένη λειτουργική αλληλουχία εξοπλισμού, οργάνων και αυτοματισμών. Η επιλογή γίνεται βάσει παροχής ατμού ή συμπυκνωμάτων, πίεσης εισόδου/εξόδου, θερμοκρασίας, διαθέσιμου NPSH, ποιότητας νερού τροφοδοσίας, απαιτήσεων ελέγχου στάθμης, υλικών κατασκευής και συνθηκών εγκατάστασης. Η κατηγορία περιλαμβάνει εκτελέσεις DIN/ANSI, PN16 ή 150 lbs, φλαντζωτές, NPT και ISO 7 Rp συνδέσεις, με υλικά όπως χυτοχάλυβας και ανοξείδωτος χάλυβας.

Οι σταθμοί μείωσης πίεσης εφαρμόζονται σε γραμμές ατμού όπου η πίεση διεργασίας πρέπει να διατηρείται σταθερή πριν από εναλλάκτες, υγραντήρες, διανομείς ή καταναλωτές. Ένα skid μείωσης πρέπει να αξιολογείται ως σύνολο: μειωτής ή control valve, ασφαλιστική διάταξη, φίλτρο, αποστράγγιση, μανόμετρα, bypass, όργανα ελέγχου και διάταξη εκτόνωσης.

Τα συστήματα ανάκτησης και επιστροφής συμπυκνωμάτων περιλαμβάνουν δοχείο υποδοχής, αντλίες, βαλβίδες, όργανα στάθμης και προστασίες υψηλής/χαμηλής στάθμης. Για το ARI CORsys αναφέρονται δοχεία 150–2000 l, βασική έκδοση με S235JRG2 και ανοξείδωτη έκδοση με 1.4541/1.4401, μέγιστη επιτρεπόμενη θερμοκρασία έως 95°C και συμμόρφωση με PED 2014/68/EU.

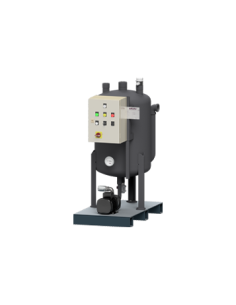

Οι προκατασκευασμένες μονάδες ADCA ECRU/ECRUV/PWHU/FRECO και οι μονάδες αποστράγγισης QuickEM μειώνουν τα σφάλματα συναρμολόγησης όταν απαιτείται τυποποιημένη εγκατάσταση με σωληνώσεις, φλάντζες, παρεμβύσματα, βαλβίδες απομόνωσης, bypass και όργανα. Οι QuickEM ενσωματώνουν ατμοπαγίδα, υαλοδείκτη, αντεπίστροφη, stop valve και bypass pipe και μπορούν να τοποθετηθούν οριζόντια ή κατακόρυφα.

Η συντήρηση πρέπει να βασίζεται σε έλεγχο διαφορικής πίεσης, λειτουργίας ατμοπαγίδων, στάθμης δοχείων, στεγανότητας βαλβίδων, κατάστασης αντλιών και επαλήθευση οργάνων/αισθητηρίων. Σε συστήματα ατμού απαιτείται ιδιαίτερη προσοχή σε water hammer, flash steam, σωστή αποστράγγιση και ασφαλή εκτόνωση.
