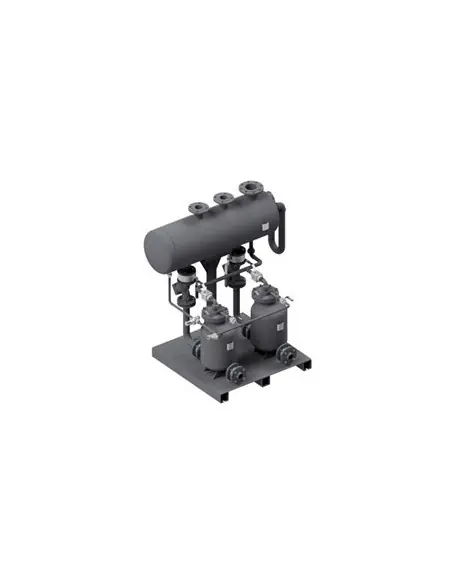

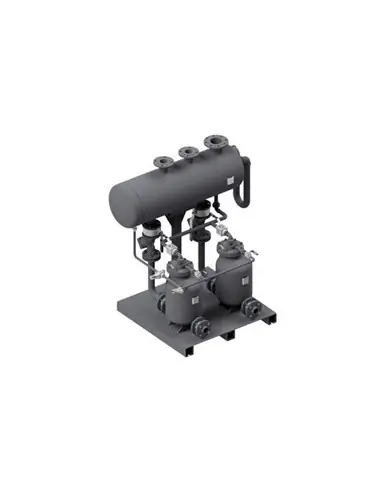

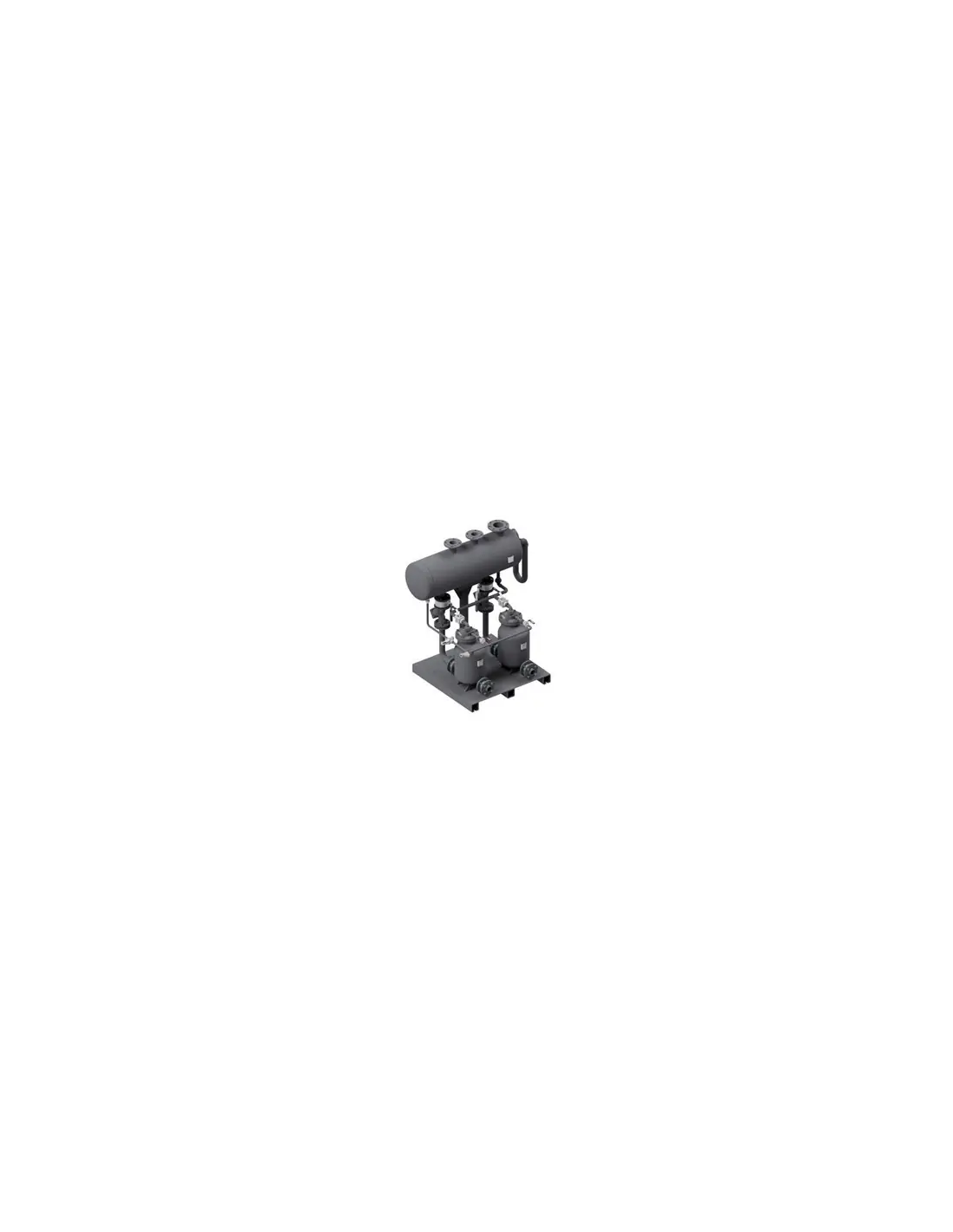

Αντλίες Συμπυκνωμάτων ADCA σειρά Adcamat τύπος POPS-KD (Duplex)

ADCA ADCAMat POPS-KD Duplex – Διπλή μηχανική μονάδα επιστροφής συμπυκνωμάτων

Η POPS-KD Duplex είναι προσυναρμολογημένη μονάδα με δύο ADCAMat μηχανικές αντλίες σε παράλληλη διάταξη, αεριζόμενο δοχείο συλλογής και βοηθητικό εξοπλισμό πάνω σε μεταλλικό πλαίσιο. Χρησιμοποιείται για ανύψωση ή μετατόπιση θερμών συμπυκνωμάτων χωρίς ηλεκτρική αντλία, με κινητήριο μέσο ατμό ή, κατόπιν επιλογής, πεπιεσμένο αέρα.

Λειτουργία

Το συμπύκνωμα εισέρχεται στο αεριζόμενο receiver και οδηγείται στις μηχανικές αντλίες. Όταν η στάθμη ενεργοποιήσει τον μηχανισμό, εισέρχεται ατμός κίνησης και το συμπύκνωμα εκτοπίζεται προς τη γραμμή επιστροφής μέσω αντεπίστροφων βαλβίδων.

Η διάταξη εφαρμόζεται όταν η αντίθλιψη επιστροφής ή το υψομετρικό μανομετρικό δεν επιτρέπει σταθερή απορροή μέσω απλής ατμοπαγίδας.

Τεχνικά στοιχεία

• Διαθέσιμα μεγέθη: 2 × DN50×50 και 2 × DN80×50
• Συνδέσεις: φλάντζες EN 1092-1 PN16
• Άλλες συνδέσεις ή threaded flanges: κατόπιν ζήτησης
• Μέγιστη πίεση λειτουργίας receiver: 0,5 bar
• PED: Group 2, Category 2, CE marked
• Συνδέσεις receiver: vent DN100 ή DN150, είσοδοι συμπυκνώματος DN65 ή DN80, overflow 2"

Εξοπλισμός skid

• 2 × ADCAMat POPS pump
• αεριζόμενο receiver
• MWS1 wafer ball valve
• IS16F και IS140 φίλτρα Y
• RD40 δισκοειδείς αντεπίστροφες
• UCX41 + UBS20 ατμοπαγίδα
• overflow
• μεταλλικό πλαίσιο

Duplex έναντι Simplex

Η έκδοση Simplex χρησιμοποιεί μία μηχανική αντλία. Η Duplex επιλέγεται όταν απαιτείται μεγαλύτερη παροχή συμπυκνωμάτων, λειτουργική εφεδρεία ή δυνατότητα συντήρησης μίας γραμμής με περιορισμένη διακοπή λειτουργίας. Δύο ή περισσότερες μονάδες μπορούν να συνδεθούν παράλληλα για παροχές πέρα από τη δυνατότητα μίας αντλίας.

Stall condition

Σε εναλλάκτες με βαλβίδα ελέγχου ατμού, η πίεση στον εναλλάκτη μειώνεται όταν πέφτει το θερμικό φορτίο. Αν η πίεση πριν την ατμοπαγίδα γίνει ίση ή μικρότερη από την αντίθλιψη, το συμπύκνωμα δεν απομακρύνεται και προκαλείται stall, με κίνδυνο υδραυλικού πλήγματος, διάβρωσης, θορύβου και ασταθούς μεταφοράς θερμότητας.

Εγκατάσταση

Η γραμμή εξαερισμού πρέπει να είναι ελεύθερη και αυτοαποστραγγιζόμενη προς το receiver. Πριν τη θέση σε λειτουργία απαιτείται έλεγχος διαρροών, καθαρότητα κινητήριου μέσου και κατάλληλη προστασία από υπερπίεση, υπερθερμοκρασία ή κενό.

FAQ

Πότε επιλέγεται POPS-KD;
Όταν η παροχή ή η ανάγκη διαθεσιμότητας δεν καλύπτεται επαρκώς από μονή μηχανική αντλία.

Απαιτεί ηλεκτρική τροφοδοσία;
Όχι για την άντληση. Η εκτόπιση γίνεται με ατμό ή πεπιεσμένο αέρα.
