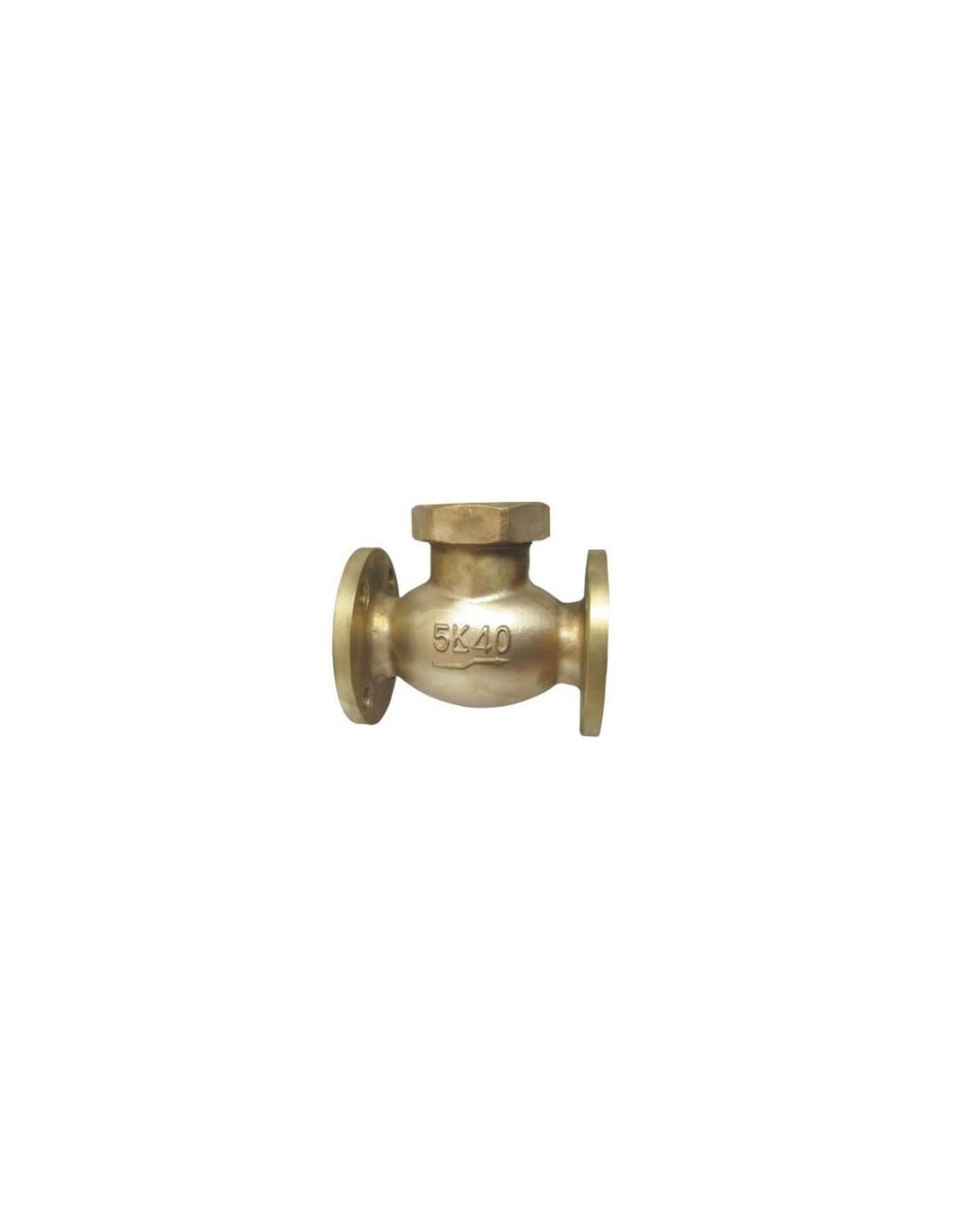

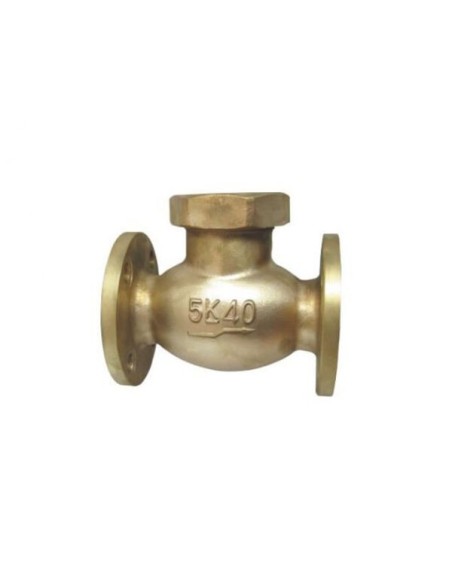

Βαλβίδα αντεπιστροφής τύπου κλαπέ Ορειχάλκινη κατά JIS 16K Τύπος F7417 (Union Bonnet Type)

Bronze βαλβίδα αντεπιστροφής lift check JIS 16K F7417

Βαλβίδα αντεπιστροφής τύπου lift check globe valve με union bonnet, για ναυτιλιακές γραμμές μικρών διαμέτρων όπου απαιτείται αποτροπή αντίστροφης ροής σε κλάση JIS 16K. Η λειτουργία γίνεται αυτόματα από τη διαφορική πίεση της γραμμής, χωρίς actuator.

Πρότυπα και δοκιμές

• Πρότυπο σχεδιασμού: JIS F7417-1996
• Πρότυπο δοκιμής: JIS F7400-1996
• Κλάση σύνδεσης: JIS 16K
• Υδραυλική δοκιμή σώματος: 3,3 MPa
• Δοκιμή έδρας: 2,42–0,4 MPa

Υλικά κατασκευής

• Σώμα: BC6 bronze
• Καπάκι: BC6 bronze
• Δίσκος: BC6 bronze
• Στεγανοποίηση καπακιού: non-asbestos gasket
• Τύπος καπακιού: union bonnet
• Διαστάσεις: DN15 έως DN40

Σημείωση προδιαγραφής: στο τεχνικό κείμενο της σελίδας εμφανίζεται η ένδειξη “Bronze 5K Lift Check Globe Valve”, ενώ ο τίτλος προϊόντος και οι πιέσεις δοκιμής αντιστοιχούν σε 16K. Σε προμήθεια ή τεχνική υποβολή πρέπει να επιβεβαιώνεται η τελική κλάση φλαντζών και δοκιμής.

Λειτουργική συμπεριφορά

Ο δίσκος ανυψώνεται από τη ροή και επανέρχεται στην έδρα όταν μειωθεί η παροχή ή εμφανιστεί αντίθλιψη. Η lift check διάταξη απαιτεί επαρκή διαφορική πίεση και καθαρό μέσο, ώστε να αποφεύγεται ταλάντωση δίσκου, θόρυβος και φθορά στην επιφάνεια στεγάνωσης.

Τυπικές εφαρμογές

• fresh water και service water lines
• βοηθητικά κυκλώματα πλοίων
• μικρές γραμμές κατάθλιψης αντλιών
• δίκτυα με φλάντζες JIS 16K
• εγκαταστάσεις όπου απαιτείται πρόσβαση στο εσωτερικό μέσω union bonnet

Συντήρηση

Το union bonnet διευκολύνει την πρόσβαση στον δίσκο και στη στεγανοποίηση καπακιού. Ο περιοδικός έλεγχος πρέπει να περιλαμβάνει καθαρισμό έδρας, έλεγχο ελεύθερης κίνησης δίσκου και δοκιμή στεγανότητας υπό αντίστροφη πίεση.
