Βαλβίδες Αντεπιστροφής

Οι βαλβίδες αντεπιστροφής ναυτιλίας χρησιμοποιούνται για αυτόματη αποτροπή αντίστροφης ροής σε δίκτυα πλοίου, προστατεύοντας αντλίες, εναλλάκτες, δεξαμενές, γραμμές αποστράγγισης και βοηθητικό εξοπλισμό από επιστροφή μέσου ή υδραυλικό πλήγμα. Η επιλογή τους πρέπει να βασίζεται στη φορά ροής, την ελάχιστη διαθέσιμη διαφορική πίεση για άνοιγμα, την ταχύτητα ροής, τη θέση εγκατάστασης, το μέσο και τη συμβατότητα με το piping standard του πλοίου.

Στην κατηγορία περιλαμβάνονται αντεπίστροφες τύπου κλαπέ, δίσκου, διαφράγματος και υδραυλικά ελεγχόμενες εκδόσεις. Οι swing check βαλβίδες κατά JIS διατίθενται σε ορειχάλκινες και χυτοσιδηρές κατασκευές, με φλαντζωτή σύνδεση και κλάσεις 5K, 10K και 16K, όπως οι τύποι F7371, F7372, F7373, F7356, F7358 και οι union bonnet εκδόσεις F7415–F7418.

Οι ορειχάλκινες εκδόσεις χρησιμοποιούνται συνήθως σε μικρότερες διαμέτρους και βοηθητικά κυκλώματα νερού, όπου απαιτείται αντοχή σε θαλάσσιο περιβάλλον. Ενδεικτικά, ο τύπος F7371 αναφέρεται κατά JIS F7371-1996, με δοκιμή JIS F7400-1996 και υδραυλική δοκιμή σώματος 1,05 MPa για 5K. Οι χυτοσιδηρές εκδόσεις καλύπτουν μεγαλύτερες διαμέτρους γενικής χρήσης· ο τύπος F7373 κατά JIS 10K αναφέρεται με σώμα FC200, έδρα και δίσκο BC6, δοκιμή σώματος 2,1 MPa και δοκιμή έδρας 1,54–0,4 MPa.

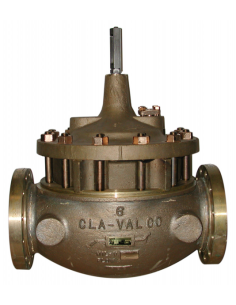

Για γραμμές όπου η υδραυλική συμπεριφορά κατά το κλείσιμο είναι κρίσιμη, οι Cla-Val λύσεις δίσκου, διαφράγματος ή υδραυλικού ελέγχου αξιολογούνται με βάση head loss, χαρακτηριστικά κλεισίματος και απαιτήσεις συντήρησης. Ο τύπος Cla-Val 586 αναφέρεται ως pivoting disc check valve, με φλαντζωτή σύνδεση ANSI, σώμα από σφαιροειδή χυτοσίδηρο και κλάσεις 125, 150, 250 και 300 lbs.

Κατά την επιλογή πρέπει να ελέγχονται η δυνατότητα οριζόντιας ή κατακόρυφης εγκατάστασης, η πρόσβαση σε καπάκι ή union bonnet, η φθορά έδρας/δίσκου, η στεγανότητα σε χαμηλή αντίθλιψη και ο κίνδυνος θορύβου ή κρούσης κατά το κλείσιμο.
