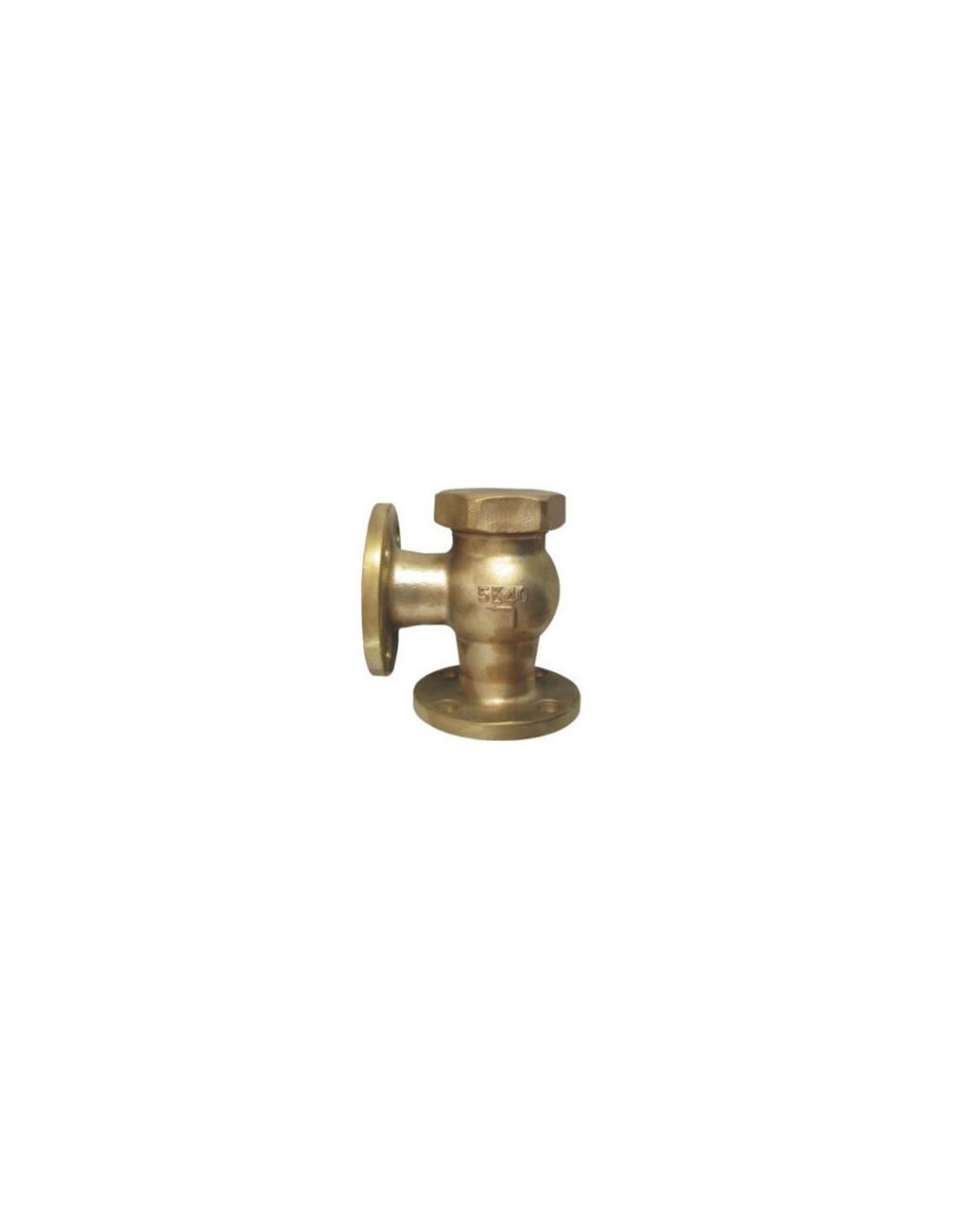

Βαλβίδα αντεπιστροφής γωνιακή τύπου κλαπέ Ορειχάλκινη κατά JIS 16K Τύπος F7418 (Union Bonnet Type)

Bronze γωνιακή βαλβίδα αντεπιστροφής lift check JIS 16K F7418

Γωνιακή βαλβίδα αντεπιστροφής τύπου lift check angle valve με union bonnet, για ναυτιλιακά βοηθητικά δίκτυα όπου απαιτείται αποτροπή αντίστροφης ροής και αλλαγή διεύθυνσης σωλήνωσης κατά 90°. Παρότι ο τίτλος της κατηγορίας αναφέρει τύπο κλαπέ, η τεχνική προδιαγραφή της σελίδας αναφέρει Bronze 16K Lift Check Angle Valve – Union Bonnet Type.

Πρότυπα και δοκιμές

• Πρότυπο σχεδιασμού: JIS F7418-1996
• Πρότυπο δοκιμής: JIS F7400-1996
• Κλάση σύνδεσης: JIS 16K
• Υδραυλική δοκιμή σώματος: 3,3 MPa
• Δοκιμή έδρας: 2,42–0,4 MPa

Κατασκευή και υλικά

• Σώμα: BC6 bronze
• Καπάκι: BC6 bronze
• Δίσκος: BC6 bronze
• Παρέμβυσμα: non-asbestos gasket
• Τύπος καπακιού: union bonnet
• Μεγέθη: DN15 έως DN40

Το union bonnet επιτρέπει πρόσβαση στον δίσκο, στην έδρα και στο παρέμβυσμα καπακιού για επιθεώρηση ή καθαρισμό, όταν υπάρχει διαθέσιμος χώρος συντήρησης πάνω από τη βαλβίδα.

Διαστάσεις

Η σειρά καλύπτει μικρές διαμέτρους DN15, DN20, DN25, DN32 και DN40. Το μήκος L κυμαίνεται από 70 mm έως 100 mm, ενώ το ύψος H από 56 mm έως 69 mm, ανάλογα με το DN.

Λειτουργία και επιλογή

Ο δίσκος ανυψώνεται από τη διαφορική πίεση της κανονικής ροής και επανέρχεται στην έδρα όταν η παροχή μειωθεί ή όταν εμφανιστεί αντίθλιψη. Η γωνιακή διάταξη μειώνει την ανάγκη για ξεχωριστό γωνιακό εξάρτημα, αλλά πρέπει να ελέγχεται η φορά ροής, η διαθέσιμη διαφορική πίεση και η θέση εγκατάστασης.

Τυπικές εφαρμογές

• βοηθητικές γραμμές νερού πλοίων
• fresh water και service water lines
• μικρές καταθλίψεις αντλιών
• σωληνώσεις με φλάντζες JIS 16K
• σημεία όπου απαιτείται αλλαγή διεύθυνσης ροής κατά 90°

Συντήρηση

Ο περιοδικός έλεγχος πρέπει να περιλαμβάνει καθαρότητα έδρας, ελεύθερη κίνηση δίσκου, κατάσταση παρεμβύσματος και στεγανότητα υπό αντίστροφη πίεση. Σε νερό με άλατα ή αιωρούμενα στερεά απαιτείται συχνότερη επιθεώρηση.
