Βαλβίδα αντεπιστροφής κλαπέ Neway - Forged Steel

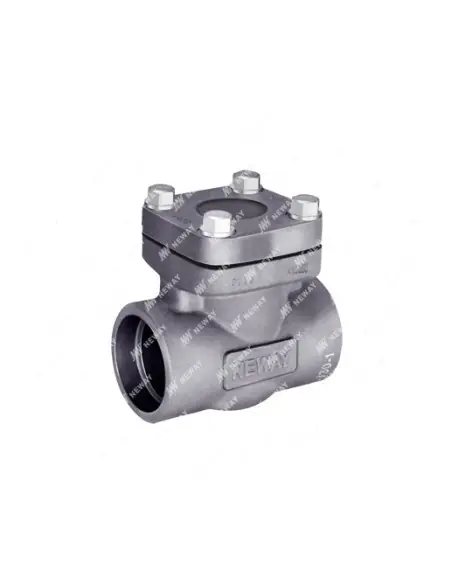

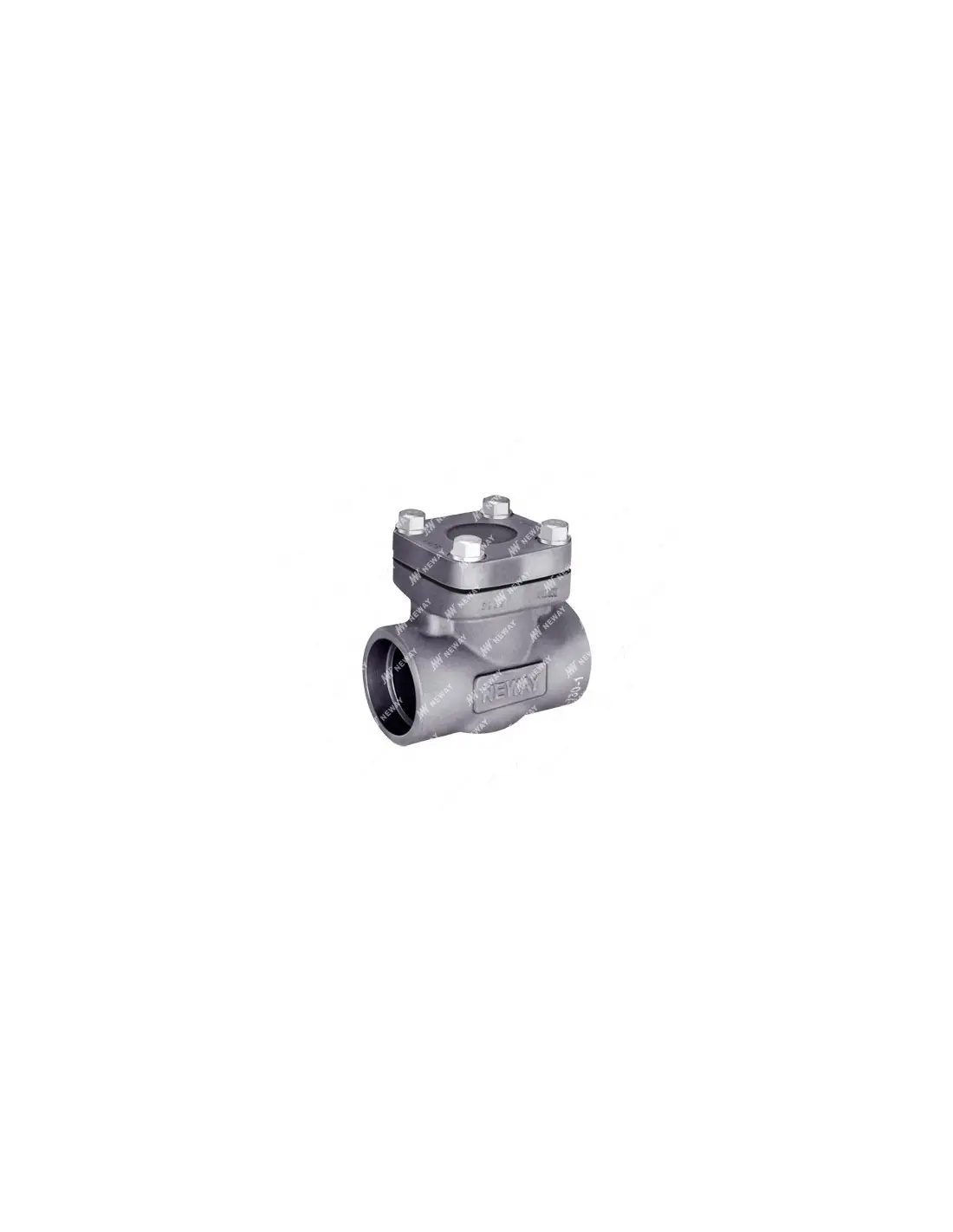

Neway Forged Steel – σφυρήλατη βαλβίδα αντεπιστροφής κλαπέ

Η Neway Forged Steel είναι σφυρήλατη βαλβίδα αντεπιστροφής μικρών διαμέτρων για γραμμές υψηλής πίεσης. Η σελίδα προϊόντος δίνει εύρος NPS 1/2"–2" / DN15–DN50, pressure rating ASME Class 150–4500 / PN16–PN760 και άκρα RF, BW, RTJ, SW, NPT.

Κατασκευή και εκδόσεις

Το τεχνικό φυλλάδιο της Neway κατατάσσει τη σειρά στις Forged Steel Check Valves και αναφέρει ότι ο piston type είναι η τυπική κατασκευή, ενώ η έκδοση swing disc διατίθεται κατόπιν ζήτησης. Για αυτό, σε παραγγελία πρέπει να δηλώνεται ρητά αν απαιτείται κλαπέ ή εμβολοφόρα διάταξη.

Υλικά

Διαθέσιμα υλικά σώματος περιλαμβάνουν:

• A105N για carbon steel υπηρεσίες
• A350 LF2 για χαμηλές θερμοκρασίες
• A182 F11 / F22 / F5 για alloy steel εφαρμογές
• A182 F304 / F316 / F304L / F316L
• duplex, nickel base και titanium alloy steel κατόπιν προδιαγραφής

Συνδέσεις και pressure classes

Οι σφυρήλατες εκδόσεις καλύπτουν threaded, socket weld, butt weld και φλαντζωτά άκρα. Το φυλλάδιο αναφέρει Class 800 με bolted ή welded cover κατά API 602, Class 900/1500, καθώς και Class 150/300/600 με φλαντζωτή κατασκευή κατά ASME B16.10 / ASME B16.5. Για υψηλότερα ratings υπάρχουν pressure seal bonnet διαμορφώσεις.

Εφαρμογές

Κατάλληλη για ατμό, συμπυκνώματα, νερό, λάδια, υδρογονάνθρακες, αέρια διεργασίας και χημικά συμβατά μέσα. Η επιλογή γίνεται από pressure-temperature rating, υλικό σώματος, trim, σύνδεση, θερμοκρασία, διάβρωση και διαθέσιμη διαφορική πίεση κλεισίματος.

FAQ

Πότε επιλέγεται SW αντί NPT;
Σε μικρές γραμμές υψηλότερης πίεσης όπου η συγκολλητή σύνδεση προτιμάται έναντι σπειρώματος.

Τι πρέπει να δηλωθεί στην παραγγελία;
NPS, Class, end connection, υλικό σώματος, trim, τύπος check — piston ή swing disc — και απαίτηση bolted, welded ή pressure seal bonnet.
